Как проверить работоспособность кабеля после обжимки

Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

FTP — обозначает изделия с фольгированным единым экраном;
F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Что такое силовой электрический кабель и из чего он состоит?

Какой антенный кабель лучше использовать для телевизора — все критерии

Какой кабель лучше одножильный или многожильный?

Что такое коаксиальный кабель, основные характеристики и где используется

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Возможные проблемы в работе интернета по телефонной линии и инструменты для их устранения

Как и любой проводник тока, медные линии связи подвержены большому количеству возможных нарушений проводимости. Так, в телефонном или телевизионном кабеле могут быть вода, плохой контакт в муфте, обрыв проводника, замыкание между жилами и т. д. Также есть специфические проблемы. В некоторых сетях установлены пупиновские катушки, которые приводят к затуханию высокочастотных сигналов современных стандартов связи. В России немного сетей с пупиновскими катушками, например, у МГТС примерно 5% таких сетей. Но специалист связи может с ними столкнуться.

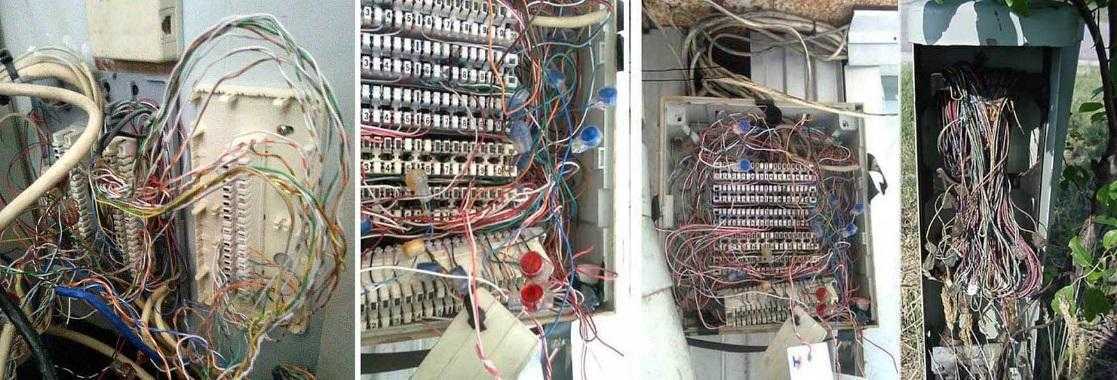

Телефонные линии обычно бывают запутанные или очень запутанные

Серьезной проблемой также является наличие параллельных отводов, оставшихся от старой кроссировки. При подключении новых цифровых услуг отводы создают эхо-сигналы, ухудшающие качество связи.

Все эти проблемы аналоговых линий должны быть решены перед подключением современных услуг, требующих высокоскоростной связи.

Для решения озвученных задач есть не так много удобных инструментов, один из самых лучших – анализатор Greenlee Sidekick Plus 1155-5019, способный обнаружить и устранить все повреждения абонентской линии, поддерживает технологии Bonding и Vectoring, а также поможет в инсталляции и настройке IPTV. А опция измерителя Greenlee GUPM100-04 позволить проверить и мощность оптического сигнала.

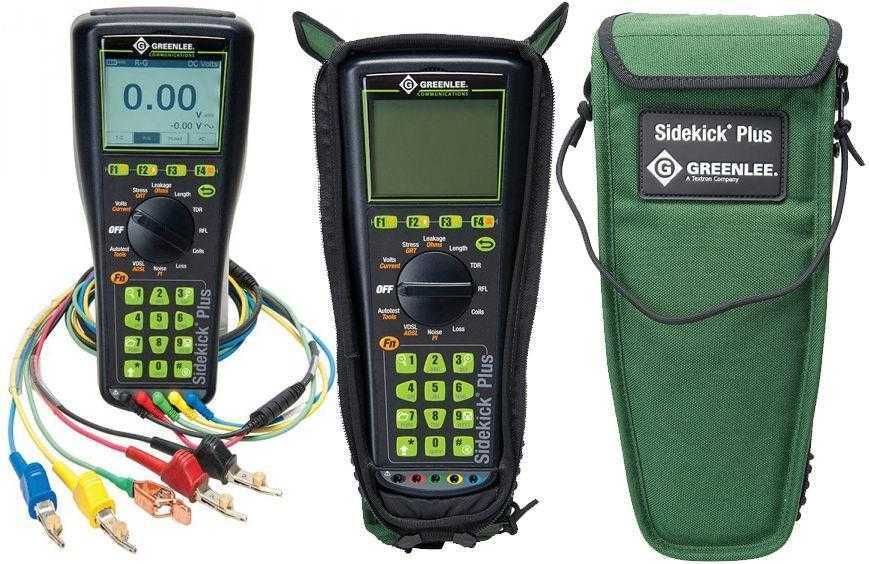

Анализатор Greenlee Sidekick Plus 1155-5019

Список функций анализатора выстроен в соответствии с порядком наиболее частого их использования: измерение напряжения в линии; тока шлейфа; режим комплекса измерений для оценки работоспособности линии и её пригодности для высокоскоростной связи.

Анализатор проверяет помехи и наводки, затухание сигнала, измеряет емкость телефонного кабеля, сопротивление изоляции, обнаруживает местоположение и количество пупиновских катушек, повреждения линий и отводов, а также множество других параметров, важных для высокого качества связи.

Как и у большинства современных анализаторов, Greenlee Sidekick Plus 1155-5019 имеет функции автоматического тестирования и записи результатов измерения во встроенную память.

Отличия промышленных кабелей Ethernet от офисных

В данном вопросе можно выделить несколько критериев, касающихся индустриальных проводов:

Они не требуют особой вентиляции и специального охлаждения, поэтому их допускается прокладывать в стесненных условиях и где воздух может быть сильно запылен;
Надежность монтажа их очень велика, что означает крепление всех проводных участков на ДИН-рельсы, а это ускоряет установку и делает ее более легкой;
Низковольтное электропитание – рассматриваемым кабелям не требуется большого количества Вольт, но зато они всегда обеспечиваются блоками резервного электропитания;
Они имеют техническое резервирование, т.е. любой участок может быть заменен и исправлен в кратчайшие сроки, либо его функции могут быть переданы на другой участок;
Жесткость нормативных требований – промышленные образцы должны строго соответствовать именно международным стандартам (устойчивость к вибрационным воздействиям, электромагнитная совместимость, надлежащая степень влагозащиты);
Расширенный эксплуатационный срок;
Обязанность наличия службы технической поддержки на предприятии, работающей в режиме 24/7.

Отсюда ясно, что локальные домашние или офисные коммутационные поля могут отступать от указанных критериев, т.к. их проводка не эксплуатируется в чрезвычайно сложных условиях и прекращение их работы вряд ли остановит какой-либо критически важный производственный процесс.

Виды кабелей для интернета

В перечне основных видов сетевых кабелей:

коаксиальный;
оптоволоконный;
витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

серый (применяется во внутренних пространствах зданий);
черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

цельными;
скрученными.

Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Не только в доме (самонесущий кабель)

Самонесущие кабели Ethernet использовались в полевой телефонии, когда необходимо было соединить в одно слабо соединяемые вещи: обеспечить низкое сопротивление линии передачи для снижения затухания сигнала и гарантировать механическую прочность, столь необходимую в полевых условиях. Решение было вполне простым. Внутрь медного провода добавлялась стальная жила, которая, собственно, и обеспечивала механическую прочность. И хотя первоначально кабели Ethernet предназначались исключительно для укладки внутри помещений и, как правило, в специальных коробах, с развитием интернета, особенно в условиях малого офиса/домашнего офиса (SOHO), возникла необходимость в таких специфических свойствах.

Промышленность выпускает отдельную категорию таких носителей, в которых есть специальная стальная жила, существенно увеличивающая прочностные свойства кабеля в целом, допускающие открытую проводку с опорой на столбах. И хотя его цена несколько превышает стоимость аналогов, такие затраты целиком оправданы, когда необходимо соединить несколько удаленных объектов.

Стандарты технологии Ethernet

Физические спецификации технологии Ethernet включают следующие среды передачи данных.

10Base-5 — коаксиальный кабель диаметром 0,5 дюйма (1дм=2,54см), называемый «толстым» коаксиальным кабелем, с волновым сопротивлением 50Ом.
10Base-2 — коаксиальный кабель диаметром 0,25 дюйма, называемый «тонким» коаксиальным кабелем, с волновым сопротивлением 50Ом.
10Base-T — кабель на основе не экранированной витой пары (Unshielded Twisted Pair, UTP), категории 3,4,5.
10Base-F — волоконно-оптический кабель.

Число 10 обозначает номинальную битовую скорость передачи данных стандарта, то есть 10Мбит/с а слово «Base» — метод передачи на одной базовой частоте. Последний символ обозначает тип кабеля.

10Base-5

Кабель используется как моноканал для всех станций, максимальная длина сегмента 500м. Станция подключаться к кабелю через приемопередатчик — трансивер. Трансивер соединяется с сетевым адаптером разъема DB-15 интерфейсным кабелем AUI. Требуется наличие терминаторов на каждом конце, для поглощения распространяющихся по кабелю сигналов.

Правила «5-4-3» для коаксиальных сетей:

Стандарт сетей на коаксиальном кабеле разрешает использование в сети не более 4 повторителей и, соответственно, не более 5 сегментов кабеля. При максимальной длине сегмента кабеля в 500 м это дает максимальную длину сети в 500*5=2500 м. Только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы. Между нагруженными сегментами должны быть не нагруженные сегменты.

10Base-2

Кабель используется как моноканал для всех станций, максимальная длина сегмента 185 м. Для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор.

Также используется правило 5-4-3.

10Base-T

Образует звездообразную топологию на основе концентратора, концентратор осуществляет функцию повторителя и образует единый моноканал, максимальная длина сегмента 100м. Конечные узлы соединяются с помощью двух витых пар. Одна пара для передачи данных от узла к концентратору — Tx, а другая для передачи данных от концентратора к узлу – Rx.
Правила «4-х хабов» для сетей на основе витой пары:
В стандарте сетей на витой паре определено максимально число концентраторов между любыми двумя станциями сети, а именно 4. Это правило носит название «правила 4-х хабов». Очевидно, что если между любыми двумя узлами сети не должно быть больше 4-х повторителей, то максимальный диаметр сети на основе витой пары составляет 5*100 = 500 м (максимальная длина сегмента 100м).

10Base-F

Функционально сеть Ethernet на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Base-T

Стандарт FOIRL (Fiber Optic Inter-Repeater Link) первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Мах длина сегмента 1000м, мах число хабов 4, при общей длине сети не более 2500 м.

Стандарт 10Base-FL незначительное улучшение стандарта FOIRL. Мах длина сегмента 2000 м. Максимальное число хабов 4,а максимальная длина сети — 2500 м.

Стандарт 10Base-FB предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Мах число хабов 5, мах длина одного сегмента 2000 м и максимальной длине сети 2740 м.

Таблица. Параметры спецификаций физического уровня для стандарта Ethernet

При рассмотрении правила «5-4-3» или «4-х хабов», в случае появления на пути распространения по кабелям воображаемого сигнала устройства типа «свич», расчет топологических ограничений начинается с нуля.

Типы витой пары.

Следует сказать, что существует монолитный и многожильный, экранированный и не экранированный кабель LAN. Рассмотрим все по порядку.

Витую пару с одной монолитной жилой (одна медная проволока), как правило, применяют для прокладки линий в стенах, лотках и не используют для прямого соединения внешних устройств (Smart TV, компьютер…), а монтируют к кабелю оконечное оборудование. Например, информационную розетку. Этот процесс называется терминированием. Обусловлено это тем, что кабель имеет относительно толстые жилы и при частых изгибах легко ломается.

Многожильная витая пара используется для изготовления патч-кордов и служит для соединения цифровых устройств (маршрутизатор, принтер…) межу собой и с внутренней или наружной информационной розеткой Ethernet. Этот тип кабеля хорошо зарекомендовал себя в условиях изгибов и скручивания и не подходит для «врезания» в разъем информационной розетки. Медные жилы очень тонкие и запросто ломаются. Кроме этого многожильный кабель LAN имеет большой сигнал затухания в сравнении с монолитным типом. В следствии этого максимальная длина витой пары многожильного типа должна составлять не более 100 метров.

Я уже упоминал, что экранирование витой пары используется для защиты от внешних и внутренних электромагнитных наводок. Стоит сказать, что экран по всей длине соединен с неизолированным дренажным проводом, который предназначен для защиты от разрывов и растяжений самого экрана. Существует несколько типов экранирования витой пары, которые определяют технологию и назначение защиты от электромагнитных воздействий. Выделяют такие типы витой пары:

UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
STP (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки (есть на рисунке).
S/FTP или SSTP (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
U/STP (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
SF/UTP или SFTP (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Как отличить сетевой кабель у нас

Чтобы различать тип сетевого кабеля, у нас есть сетевой кабель Ethernet, мы можем сделать это двумя способами. Один из них — это посмотреть в упаковке, откуда этот кабель, его характеристики, однако, это не всегда возможно, поскольку, когда мы покупаем кабель, мы обычно его используем и избавляемся от коробки.

Тогда нет второй альтернативы, с помощью которой мы можем легко узнать все данные нашего сетевого кабеля. Таким образом, это не что иное, как внешний слой пластика, покрывающий весь кабель. Теперь мы собираемся привести пару практических примеров, чтобы вы могли увидеть, можете ли вы различить категорию сетевого кабеля и многое другое. Вот вам первое:

В данном случае у нас есть сетевой кабель CAT 7 Ethernet и экранирование SSTP.

Теперь перейдем ко второму:

Второй — CAT 5E и относится к типу UTP, не имеющему никакого экранирования.

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

коаксиальный;
оптоволоконный;
витая пара.

Отличается конфигурация разъёмов провода:

BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

серый (применяется во внутренних пространствах зданий);
черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Медные проводники в Ethernet-кабеле выпускаются:

цельными;
скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Улучшит ли качество кабель более качественный?

В настоящее время, минимальный рекомендуемый это купить CAT 6 кабель . Хотя это правда, что мы могли бы использовать один из CAT 5E, некоторые проблемы могут возникнуть, если мы будем использовать мультигигабитные скорости в нашей домашней сети, учитывая цену, мы должны использовать кабели Cat 6. Мы также должны говорить о том, что существуют кабели более базового диапазона, которые мы можем различить, потому что их разъемы RJ45 пластиковые и обычно категории UTP. Затем у нас есть самые качественные с металлическим разъемом и, как правило, с экраном, чтобы избежать помех.

Все сетевые кабели, которые мы можем купить, сертифицированы как Cat 5E, Cat 6 или Cat 7, кроме того, они должны пройти ряд строгих проверок для получения соответствующей сертификации

То есть, пока кабель имеет сертификаты, неважно, что он дешевле другого с аналогичными характеристиками, в принципе отличий быть не должно, особенно в коротких отрезках кабеля. Если мы собираемся провести установку с сетевым кабелем в офисе, мы должны убедиться, что кабели имеют качество и признанную торговую марку

Также следует иметь в виду, что кабели CAT 7 не используются в домашних условиях, однако, поскольку у нас уже есть мультигигабитное оборудование и даже сети 10G, если вы являетесь энтузиастом сетей, очень хорошим выбором всегда будет провод этой категории. кабеля. Этот кабель намного дороже, чем Cat 6, кроме того, он толще, и нам потребуются совместимые RJ-45 и обжимной инструмент, совместимый с кабелями Cat 7. Наконец, кабели Cat 7 поставляются в виде экранированных пар, а также имеют металлическую оболочку для еще большей защиты, что делает кабель намного жестче, чем Cat 6.

Относительно того, заметно ли качество сетевого кабеля той же категории, но от разных производителей, ответ — не должен, поскольку они прошли соответствующие сертификаты. В принципе, вы не получите более высокой скорости или задержки. Единственное исключение — этот кабель был не в хорошем состоянии

Однако бывают случаи, когда эти качественные кабели необходимы, если вы собираетесь прокладывать трубопроводы, а расстояние очень велико, в этих случаях мы должны уделять внимание сертификационным испытаниям, поскольку они могут иметь значение между наличием быстрой сети или не

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

медные;
омедненные.

Омедненный

Омедненные элементы отличаются небольшой скоростью проведения информации. Центральная часть выполнена из композитного сырья, внешний слой состоит из медных сплавов. Потери электрической энергии у провода небольшие, т.к. ток проходит по внешнему слою.

Производится несколько видов омедненных сетевых изделий, отличающихся материалами центральной части жилы:

CCS;
CCA.

Названием CCA обозначается продукция из алюминия с внешним слоем из сплавов меди. Изделия пластичные, качественные, простые в монтаже.

CCS — провод из стали с покрытием из меди. Кабель прочный, менее эластичный, чем аналоги из алюминия, не рекомендован для протяженных сетей, т.к. при скручивании в изделиях образуются надломы. Продукция не выдерживает процесс обжимки.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

одножильными;
многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

PoE и PoE +

Рабочая группа IEEE 802.3at официально начала работу в сентябре 2005 года над предварительным стандартом PoE +, чтобы учесть использование 2 пар кабеля Ethernet категории 5 для обеспечения тока 1250 мА и мощности. 60 Вт к поставляемому оборудованию. Это сделано для расширения рынка за счет большего количества периферийных устройств и, следовательно, потенциальных клиентов.

На сегодняшний день совместимость оборудования регулируется двумя стандартами:

IEEE 802.3af (PoE): мощность источника питания оборудования (коммутатора, инжектора) составляет не более 15,4 Вт для максимальной мощности 12,9 Вт на уровне устройства. Напряжение 48В.
IEEE 802.3at (PoE +): если оборудование, обеспечивающее источник питания и периферийное устройство, соответствуют этому стандарту, то можно использовать мощность от 24 до 30 Вт, всегда при напряжении 48 В.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а обжимку выполняют уже после после монтажа, используя правильную схему распиновки.

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Как и сердечник, «рубашка»состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

Состоит он из центрального проводника.
Окружает проводник изоляция из плотного слоя.
Далее идёт медная или алюминиевая оплётка.
Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

Сечение провода по току и мощности 12v – Все об электричестве

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность.

Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму.

В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо.

Трассы с большим сечением работают долго, так как греются меньше.
