Выделение требуемого канала и демодуляция

Теперь рассмотри, как сигнал принимается, демодулируется.

Есть принятый сигнал CDMA (1) с двоичной фазовой модуляцией, сначала подаем его на фазовый демодулятор (2), получаем двоичную последовательность и нужно осциллограмму (2) перемножить с КП Уолша (3), которая циклически повторяется. В данном случаем последовательность в приемнике такая же, как и последовательность, которая была в передатчике, с помощью которой был сформирован сигнал. В этом случае результат перемножения (2) и (3) даст сигнал на выходе коррелятора (4).

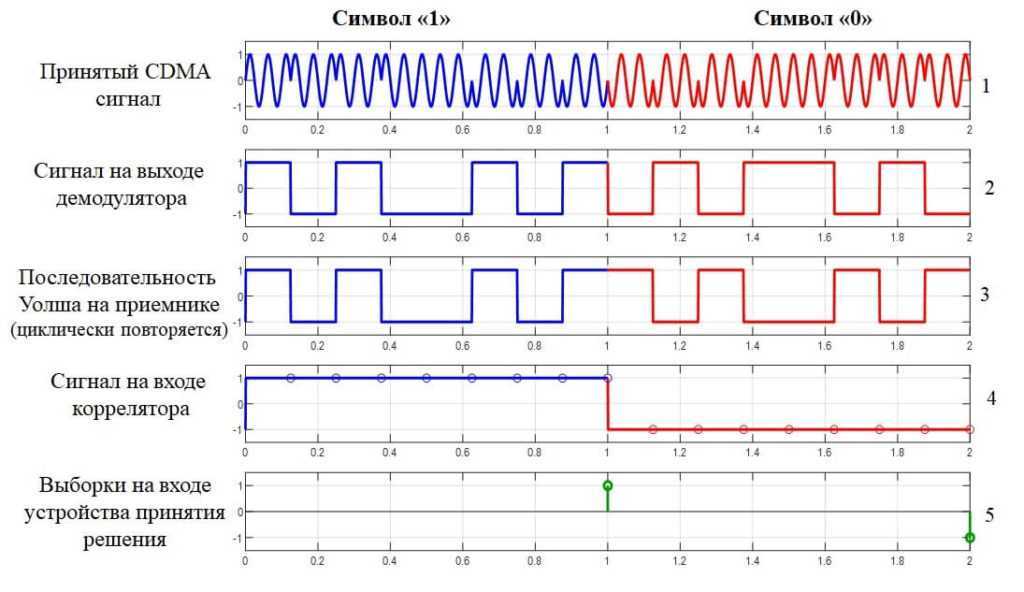

Но процесс демодуляции не закончен. Мы перемножили принятый сигнал (2) и КП Уолша (3), теперь должны все просуммировать. Если каждую точку (4) обозначить S1, S2, S3 … S8 — это результат перемножения. Затем все эти точки нужно просуммировать. И чтобы нормировать поделить все на N.

Передавали символ 1 и получили на выходе 1, и передавали символ 0 и получили на выходе -1. Есть порог принятия решения, если импуль получился выше порога, считаем что приняли 1, импульс ниже порога, считаем, что приняли 0 (5).

Другой пример. Формирующая последовательность в передатчике не совпадает с последовательностью на приемнике.

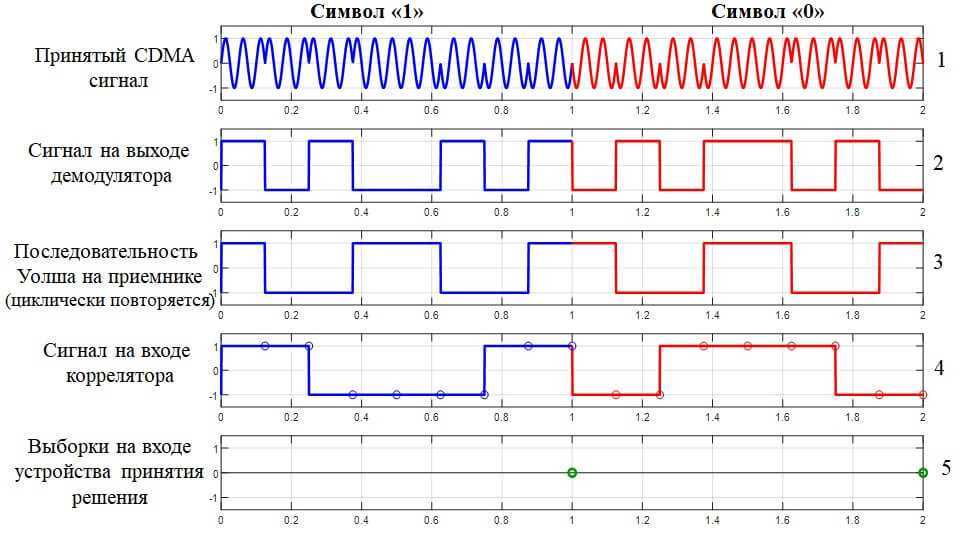

Сигнал тот же самый приняли (1), подали сигнал на демодулятор (2), получили демодулированные последовательности. Процедуру повторяем, сначала перемножаем (4), потом суммируем (5), в результате получим 0. Если последовательность Уолша в приемнике и передатчике не совпадает, то приемник такой сигнал от передатчика не воспринимает. Когда совпадает, сигнал восстанавливается, когда не совпадает сигнала как будто бы нет.

Демодуляция сигнала на примере

В результате кодового разделения каналов, один информационный символ превращается в кодовую последовательность, получается что один информационный символ у одного передатчика будет ортогонален с информационным символом другого передатчика.

РТС включает в себя множество радиотехнических устройств, множество передатчиков и все они работают одновременно. Рассмотрим пример, каждый информационный символ превращается в последовательность Уолша. Если множество передатчиков работают одновременно, то их сигналы в эфире складываются, мы принимаем сумму всех сигналов.

Например, есть 4 передатчика каждый вместо информационного символа передает кодовую последовательность, если передатчик передает информационный символ “1” эта последовательность, какая была такая и осталась, если передается “0”, то у этой последовательности меняется знак.

Рассмотрим, когда все передатчики передают символ “1”. Так как все передатчики работают одновременно сигнал просто суммируется. Выделять информацию приемник будет с первого передатчика (а1). А остальные передатчики (a0 a2 a3) не должны создавать помех.

Получили групповой сигнал 4 0 0 0. Теперь нужно выделить один из каналов, выберем первый (а1). Нужно перемножить с той последовательностью Уолша с которой был сигнал сформирован для первого передатчика. Получим в результате 4 и разделим на длину последовательности на 4, получим 1. Передавался символ “1” приняли тоже “1”.

Рассмотрим случай, когда все передатчики передают символ 1, т.е. значения у a0 a2 и a3 не меняются, а меняется значение на противоположное у передатчика a1.

Групповой сигнал перемножаем с оригинальной последовательностью а1. Передавался символ 0 получили -1. Из группового сигнала успешно извлекаем информацию по передатчику. Сигнал от других передатчиков не создает помех.

Структура демодулятора CDMA

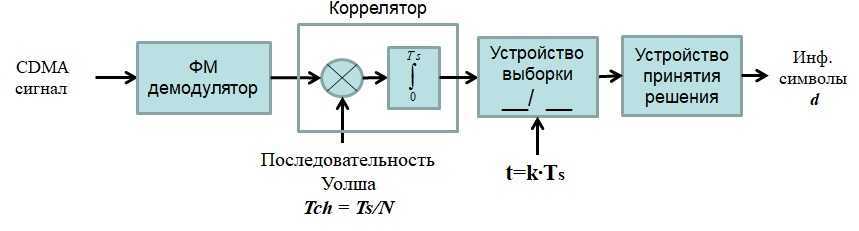

Приняли сигнал CDMA из эфира, подали на демодулятор, появилась некоторая демодулированная последовательность и перемножали ее с КП Уолша, а затем результат суммировали. Когда мы что-то перемножаем, потом интегрируем это вычисление корреляции. Мы вычисляли корреляцию между принятым сигналом (групповым) и последовательностью Уолша.

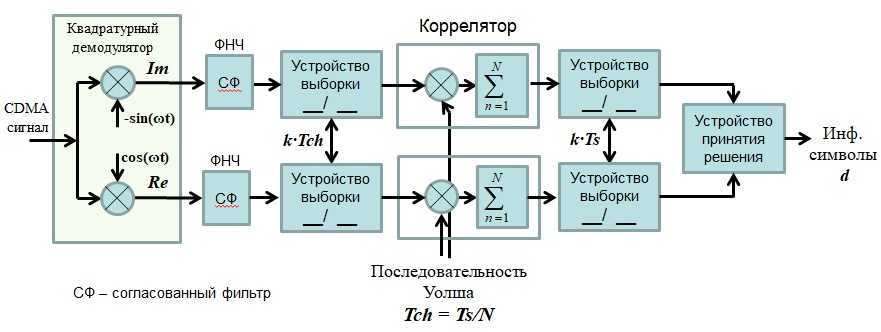

Рассмотрим более сложную структуру демодулятора.

Квадратурный демодулятор преобразует ВЧ сигнал в сигнал с нулевой несущей. Первым делом нужно выделить сигнал из шумов с помощью согласованного фильтра (СФ). Дальше взять выборку в нужный момент времени.

Устройство выборки работает на чиповой скорости. Выделили принятую последовательность и нужно вычислить корреляцию между групповым сигналом и КП Уолша. В корреляторе сначала перемножаем, потом суммируем. Дальше стоит устройство выборки, которое осуществляет работу на символьной скорости. И сигнал поступает на устройство принятия решения.

Почему DS-CDMA?

Принцип технологии множественного доступа с кодовым разделением каналов (CDMA) заключается в расширении спектра исходного информационного сигнала. При этом обеспечивается высокая степень защиты от активных и пассивных помех, что позволяет работать при низких значениях отношения сигнал-шум со значительно меньшей мощностью передаваемого сигнала.

Наиболее широкое распространение получили CDMA-системы с расширением спектра, которое заключается в распределении информационных сигналов по широкой полосе частот. В DS-CDMA-системе каждой абонентской станции выделяется своя уникальная псевдослучайная кодовая последовательность, отличающая ее от других и одновременно используемая для повышения помехоустойчивости и обеспечения безопасности. В передатчике узкополосный информационный сигнал умножается на эту псевдослучайную N-символьную последовательность. В эфире такой сигнал занимает полосу частот, значительно превышающую по ширине полосу частот исходного узкополосного сигнала. При этом использование шумоподобных сигналов с высокой тактовой частотой приводит к тому, что исходный узкополосный сигнал «размазывается» в широкой полосе и становится меньше уровня шума.

В приемнике исходный сигнал восстанавливается с помощью такой же псевдослучайной последовательности (обратная операция). Любые другие сигналы, отличные от исходного, поступающие на данный приемник, воспринимаются как шум.

Технология DS-CDMA нашла применение в средствах связи благодаря таким тактико-техническим характеристикам, как помехозащищенность и помехоустойчивость, неподверженность интерференционным воздействиям и перехвату, низкие уровни радиоизлучений и надежность связи, возможность работы в режиме многолучевого распространения, практические трудности с обнаружением, что удовлетворяет требованиям скрытности и защиты от несанкционированного доступа к передаваемой информации.
