Web-интерфейс. Настройка сетевой карты

Настройка ADSL-модема чаще всего проводится через web-интерфейс. Это визуальное отображение параметров устройства и информации о нём. Там можно увидеть логи, статистику, выставленные опции. Чтобы зайти в интерфейс, откройте любой обозреватель и введите в адресной строке «192.168.1.1» или «192.168.0.1» без кавычек. Адрес может быть и другим — это всегда указано в инструкции.

Если страница роутера не открылась, значит, он подключен неправильно, или он не в связке с сетевой картой. В первом случае проверьте кабели, посмотрите, нормально ли они закреплены в гнёздах. Если там всё в порядке, надо настроить сетевую плату.

Кликните на значок подключения в панели задач (или откройте «Панель управления»)

Кликаем на значок подключения

• Зайдите в Центр управления сетями.
• Нажмите на «Изменить параметры адаптера» (или «Управление подключениями», если у вас Windows Vista).

Изменение параметров адаптера

• Кликните правой кнопкой мыши на нужном подключении.
• Выберите «Свойства».
• Найдите в списке «Протокол интернета 4». Дважды щёлкните по нему.
• Откроется окно, в котором надо указать IP и DNS.

Там должна быть информация, которую выдаст провайдер (в Ростелеком, например, нужно автоматическое получение адресов). Но пока надо настроить сетевую карту. Для этого задайте следующие параметры:

• IP-адрес — «192.168.1.2» (кавычки убрать).
• Маска подсети — «255.255.255.0».

Сохраните изменения и снова попробуйте открыть веб-интерфейс. При входе он запросит логин/пароль. По умолчанию это «admin/admin» или «admin/1234». Ключ указан в инструкции.

Там можно сбросить параметры.

1. Зайдите в «Mangement» («Система»).
2. Раздел «Setting» («Конфигурация»).
3. Нажмите кнопку «Restore Default Settings» («Заводские настройки»).

Подключение роутера к модему ADSL

Вы можете использовать модем как связующее звено между интернет-соединением и роутером. Тогда «раздавать» Wi-Fi-сигнал будет другое устройство. Для этого надо, чтобы всё оборудование находилось в одной сети. Такой тип соединения называется «Режим моста» («Bridge»). Это удобно, если у вас дома несколько компьютеров. Ведь маршрутизатор, выданный провайдером, может не поддерживать беспроводное соединение.

Вот как подключить ADSL-модем к Wi-Fi-роутеру:

• Вначале настройте устройство DSL отдельно. Чтобы через него можно было выходить в сеть.
• Вставьте в его LAN-разъём Ethernet-кабель.
• Сбросьте параметры маршрутизатора, с которого хотите раздавать интернет. Даже если он новый и ранее не использовался.
• Второй конец провода Ethernet подсоедините к Wi-Fi-роутеру к слоту WAN. Порт может называться «Internet». На корпусе он всегда выделен цветом.

Подключение роутера к модему

• Подключите его к компьютеру.
• Зайдите в веб-интерфейс.
• Откройте раздел «WAN».
• В списке «Тип подключения» выберите «Динамический IP».
• Поставьте опцию «PPPoE». Укажите логин и пароль.
• Сохраните изменения и перезапустите устройство.

Сеть должна заработать. Если этого не произошло, значит, у неё специфические параметры, которые надо узнавать у оператора.

От чего зависит скорость интернета

Скорость ADSL-интернета не зависит ни от провайдера, ни от применяемого модема. В хороших условиях подключение может иметь максимальную скорость сигнала до 10 Мбит/с.

Обратите внимание! Сегодня ADSL-соединение постепенно вытесняется быстрым Ethernet. Причина в том, что в таких сетях низкая скорость передачи данных

ADSL представитель DSL семейства. Технологии разнятся по расстоянию передачи сигнала, скорости передачи данных, в разной пересылке входящего и исходящего трафиков. Максимальная скорость АДСЛ модема 12 Мб/сек, а Ethernet по витой паре обеспечивает скорость передачи данных даже 125 Мб/сек.

Tenda D152

Простенький модем с двумя коммутационными портами и возможностью беспроводной передачи данных (до 150 Mbit).

• Для повышения качества проводного соединения используется технология ADSL 2+;
• Обновление программного обеспечения производится «на лету» через специальный протокол TR069;
• Чтобы никто посторонний не смог приобщиться к использованию «Вашего» интернета, можно установить пароль, который будет зашифрован технологиями WPA / WPA2;
• Качественная защита от разряда молнии (до 6 киловольт);
• Настройка производится в простом интерфейсе. Всего три шага, и можно приступить к эксплуатации.

Как функционирует технология

В середине 1990-х годов семейство xDSL пополнилось ADSL, которая получила развитие только благодаря продвижению сетей Интернета.

Что такое АДСЛ интернет — это модемное подсоединение к онлайн-сети через телефонную линию. По медным парам телефонных проводов разделяется пропускная способность асимметрической цифровой линии от провайдера к пользователю. Скорость передачи данных от поставщика выше, чем в обратном направлении.

Говоря об ADSL соединении, подразумевается, что это линия, для которой не требуется прокладывать специальные кабели, а используются уже существующие, при этом не занимающие телефон. Использование ассиметричной цифровой абонентской линии позволяет обеспечивать высокоскоростное соединение.

Если нет возможности подключиться через кабельное соединение Ethernet, можно использовать ADSL-линию. На сегодня — это простой и дешевый способ подключения с максимальной входящей скоростью до 8 Мбит/с, а исходящей до 1 Мбит/с.

Обратите внимание! Преимущества  ADSL — высокая скорость передачи данных, стабильность соединения, относительно невысокая цена на оборудование и на услуги поставщика. К недостаткам такого вида подключения относится низкое качество ADSL провода, что значительно снижает скорость передачи данных. Говоря о ADSL-модеме, можно сказать, что это устройство, которое предназначено для преобразования входящего сигнала из аналогового в цифровой и наоборот по телефонной линии

Он создает соединение и следит за его устойчивостью

Говоря о ADSL-модеме, можно сказать, что это устройство, которое предназначено для преобразования входящего сигнала из аналогового в цифровой и наоборот по телефонной линии. Он создает соединение и следит за его устойчивостью.

Принцип работы ADSL

Полоса частот сигнала, передаваемого по медной паре, разделяется на две части:

• разговорный канал с частотами 0,3–3,4 кГц;
• канал передачи данных с частотами от 26 кГц до 1,1 МГц.

Технология получила название «ассиметричной» за счет того, что канал передачи данных делится на исходящий и входящий поток неравномерно:

• 26–138 кГц отведены под исходящий поток;
• 138–1100 кГц – под нисходящий поток.

Такое неравенство объясняется тем, что спрос на получаемый трафик всегда больше. Благодаря разделительному фильтру частот (сплиттеру) разговорный канал не влияет на качество интернета, пользоваться услугами можно одновременно.

Со сплиттера разговорные частоты поступают на телефонный аппарат, а частоты выше 26 кГц – на ADSL устройство.

Преимущества широкополосной передачи данных:

1. Разговаривать, смотреть ТВ и пользоваться интернетом можно одновременно.
2. Услуги подаются абонентам по уже существующей телефонной линии. Метод не требует дополнительных затрат.
3. Телефон работает при отключении электроэнергии.

Недостатки технологии:

1. На протяженных линиях уровень сигнала снижается. Например: при длине 6 км затухание сигнала составит около 60 дБ, скорость передачи данных будет не выше 2 Мб/с.
2. Услуга «интерактивное телевидение» предоставляется абонентам, которые живут не дальше 2 км от АТС. На расстоянии 3 км услуга работать не будет.

Качество сигнала зависит не только от удаленности абонента. Состояние магистрального и распределительного кабелей, наличия скруток на проводе абонента влияют на уровень сигнала. При неисправной линии до потребителя доходит слабый сигнал – интернет работает плохо.

Основные параметры качества сигнала:

1. Соотношение сигнал/шум – не ниже 6 дБ.
2. Затухание абонентской линии – не выше 40 дБ.
3. Максимально возможная скорость – 25 Мбит/с.

При затухании выше 40 дБ возможны частые разрывы соединения. Изображение телевизионного сигнала будет квадратить. В этом случае необходимо сделать заявку на горячую линию Ростелеком. Специалист определит и устранит проблему, восстановит работу услуги. Протестировать скорость сигнала можно с помощью специальных сайтов, например speedtest.net.

D-Link DSL-2640U

Цена: $80
Балл: 7 из 10

Поддержка Wi-Fi: есть
Поддерживаемые стандарты Wi-Fi: 802.11b/g
Шифрование: WEP, WPA 2, WPA, 802.1x
Интерфейсы: 4хRJ-45, 1xRJ-11
Роутер: есть
Межсетевой экран (firewall): есть
DHCP-сервер: есть
Демилитаризованная зона (DMZ): есть

Старшая, а значит, и более совершенная модель по сравнению с D-Link DSL-2540U

Первым делом на себя обращает внимание наличие беспроводного модуля. Конечно же, поддерживается шифрование, а значит, и данные защищены

Поддерживаются стандарты IEEE 802.11b/g. Кроме того, присутствует коммутатор на 4 порта. За безопасность отвечает встроенный межсетевой экран, который отсеивает пакеты не только по IP-, но и по MAC-адресам. Развернуть сеть быстро позволит встроенный DHCP-сервер, который снимет необходимость в ручной настройке компьютеров в локальной сети. При желании организации общедоступного извне
сервера можно легко и быстро настроить демилитаризованную зону. Работа с web-интерфейсом довольно логична и не отнимет много времени, но стоит помнить, что желательно изменить стандартные значения логина и пароля в целях безопасности.

Некоторые минусы перешли из младшей модели. Например, световые индикаторы работы сети довольно малы, и разглядеть их под большим углом практически невозможно. Кроме того, обнаружился довольно серьезный провал в скорости скачивания при одновременной передаче данных.

ОСОБЕННОСТИ РАБОТЫ ADSL

Объем данных, которые можно передавать по телефонному проводу, определяется тремя факторами:

• диапазоном передаваемых частот;
• ●       пропускной способностью;
• ●       количеством присутствующего шума.

Для стандартной телефонной линии с витой парой верхний предел количества битов в секунду составляет около 30 Кбит/с. Качество передачи сигнала снижается в зависимости от расстояния до станции и других факторов, но если длина провода меньше 5,5 км, он пропускает сигналы с частотой до 1,1 МГц. Если длина кабеля, соединяющего пользователя с АТС, превышает 5,5 км, его нельзя использовать для ADSL. Это теоретический предел для наиболее распространенной скорости ADSL 512 Кбит/с, а 3,5 км — это предельное расстояние для подключения ADSL премиум-класса со скоростью 1 и 2 Мбит/с.

ASUS WL-600g

Цена: $100
Балл: 7 из 10

Поддержка Wi-Fi: есть
Поддерживаемые стандарты Wi-Fi: 802.11b/g
Шифрование: WEP, WPA 2, WPA, 802.1x
Интерфейсы: 4хRJ-45, 1xRJ-11, USB 2.0
Роутер: есть
Межсетевой экран (firewall): есть
DHCP-сервер: есть
Демилитаризованная зона (DMZ): есть

Это не просто устройство – это целый комбайн. Помимо стандартных функций в виде свитча на 4 порта, беспроводной точки доступа и роутера, этот девайс способен быть повторителем в беспроводной сети. Кроме того, он обладает расширенными возможностями по организации сети и сетевого окружения. Возможность подключения жесткого диска к USB-порту реализует создание FTP-сервера с возможностью разграничения прав доступа: очень удобно подключить емкий накопитель и сбрасывать на него емкие файлы, доступ к которым желателен для всех пользователей. Кроме того, присутствует возможность организации принт-сервера
через этот же USB-порт.

Как и в предыдущей модели, наблюдается почти десятикратное падение скорости download-канала при передаче данных в обоих направлениях. Всего один разъем USB не позволяет подключить сетевой принтер и накопитель одновременно.

ASUS AM604g

Цена: $80
Балл: 7 из 10

Поддержка Wi-Fi: есть
Поддерживаемые стандарты Wi-Fi: 802.11b/g
Шифрование: WEP, WPA
Интерфейсы: 4хRJ-45, 1xRJ-11
Роутер: есть
Межсетевой экран (Firewall): есть
DHCP-сервер: есть
Демилитаризованная зона (DMZ): есть

Довольно стильное устройство от ASUS. Под белым пластиком скрывается девайс, способный взаимодействовать с компьютерами как по витой паре (возможно подключение до 4 станций), так и посредством беспроводной связи. Поддержка стандартов IEEE 802.11 b/g гарантирует совместимость со всеми современными и ранее выпущенными моделями ноутбуков и иных беспроводных устройств. Желательно включить шифрование. Присутствующий firewall не обладает очень широкими возможностями, но позволяет отсечь непрошенных гостей. Встроенный DHCP-сервер дает возможность без длительной настройки всех компьютеров поднять работающую
сеть. Приятно порадовала возможность настройки неограниченного доступа к одному компьютеру при помощи DMZ – так можно установить сервер и открыть к нему доступ из Интернета.

Во время третьего этапа тестирования, когда данные передаются в обе стороны, модем повел себя несколько странно: скорость скачивания была ниже 0.7 Мбит/с, притом что download при односторонней передаче данных был на уровне 9.6 Мбит/с. Отчасти это объясняется асинхронностью передачи, но с другой стороны падение скорости довольно существенно.

Настройка IPTV

Многие провайдеры предоставляют интернет и телевидение в одном пакете (например, всё тот же Ростелеком). Для работы с IPTV лучше всего подходит Wi-Fi-роутер. Но можно использовать и обычный ADSL-модем. Если на нём несколько LAN-разъёмов. Чтобы его настроить, надо создать мост.

1. Зайдите в веб-интерфейс.
2. Откройте раздел Сеть — Соединения.
3. В списке «Тип соединения» выберите «Bridge».
4. Укажите VPI и VCI. Если они парные, нужно два моста.
5. Нажмите «Сохранить».
6. Перейдите на вкладку «Дополнительно».
7. Подраздел «Группирование интерфейсов».
8. Кнопка «Создать группу».
9. Задайте любое имя.
10. Переместите в правые колонки мост и какой-нибудь LAN-порт. Например, LAN3.
11. Нажмите «Сохранить» и перезагрузите устройство.

После этого на выбранном разъёме будет работать IPTV.

Модемы ADSL идеально подходят для работы через телефонные линии. Но чтобы установить такие устройства, надо разобраться в параметрах. Если в DSL нет беспроводной сети, можно настроить его для подключения к роутеру.

NETGEAR DG834G v3

ЛУЧШАЯ ПОКУПКА

Цена: $90
Балл: 9 из 10

Поддержка Wi-Fi: есть
Поддерживаемые стандарты Wi-Fi: 802.11b/g
Шифрование: WPA
Интерфейсы: 4хRJ-45, 1xRJ-11
Роутер: есть
Межсетевой экран (firewall): есть
DHCP-сервер: есть
Демилитаризованная зона (DMZ): есть

Стильный и функциональный девайс, произведенный компанией NETGEAR. Множество световых индикаторов на передней панели, которые сигнализируют о различных режимах работы сети. Устройство, помимо соединения ADSL2+, дает возможность подключиться пользователям по четырем ethernet-портам и беспроводному каналу Wi-Fi. Простота настройки роутера определяется не только легким и доступным меню, но и пошаговой утилитой настройки, идущей на диске в комплекте с устройством. Межсетевой экран способствует безопасной работе всей сети, а наличие DMZ предоставляет возможность размещения хост-сервера за роутером.
Настройки безопасности довольно гибкие, вплоть до того, что можно установить возможность доступа к сети по времени. Периодическое появление новых прошивок на сайте производителя свидетельствует о заботе о потребителях – в случае проблем с соединением попробуй сначала обновить firmware. Во всех тестах модем показал один из лучших результатов, подняв тем самым свой балл.

В случае если возникают трудности при установлении соединения, придется обратиться за помощью к англоязычному меню. Удобно, что меню расположено в том же окне, где производится конфигурирование девайса.

Разновидности

• Модем с USB-интерфейсом. Самый недорогой вариант. Устройство отличается компактными габаритами и простотой настройки. Достаточно подключить его к питанию, вставить кабель, установить нужные драйвера на ПК. Но есть один нюанс: не все компьютеры способны распознавать такие модемы.
• С Ethernet-портом. Пользуются большим спросом, благодаря своей универсальности и невысокой стоимости.
• Роутеры с Wifi. Позволяют не только пользоваться беспроводным доступом к интернету, но и создавать небольшую сеть. Хорошее решение для офиса.

На данный момент лучшим ADSL модемом считается тот, который имеет несколько портов для подключения двух и более компьютеров; оснащен модулем беспроводной связи (передатчик + антенна). Такой вариант позволит «бороздить» сеть сразу нескольким пользователям на ноутбуках, смартфонах или планшетах. Очень удобно для дома.

Беспроводная сеть Wi-Fi.

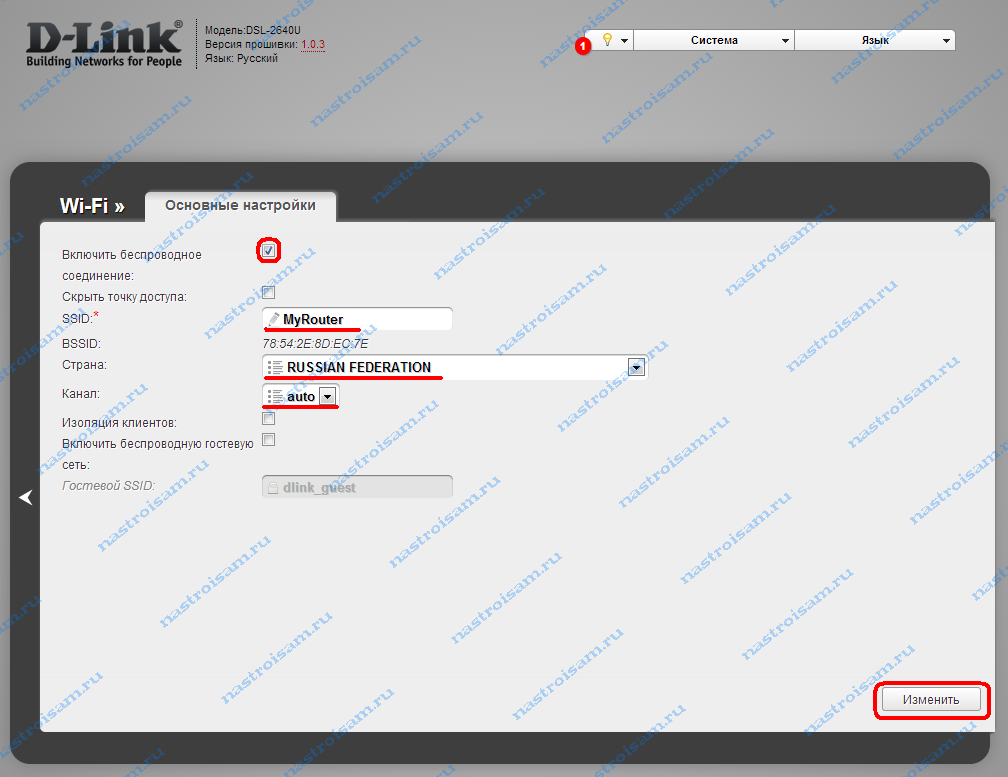

Для настройки беспроводной сети Wi-Fi на ADSL-модеме D-Link Вам надо перейти в раздел «Wi-Fi» => «Основные настройки»:

Смотрим чтобы стояла галочка «Включить беспроводное соединение», в поле «SSID» прописываем имя создаваемой беспроводной сети, «Страна» — «Russain Federation», а «Канал» оставляем auto. Нажимаем кнопку Изменить.

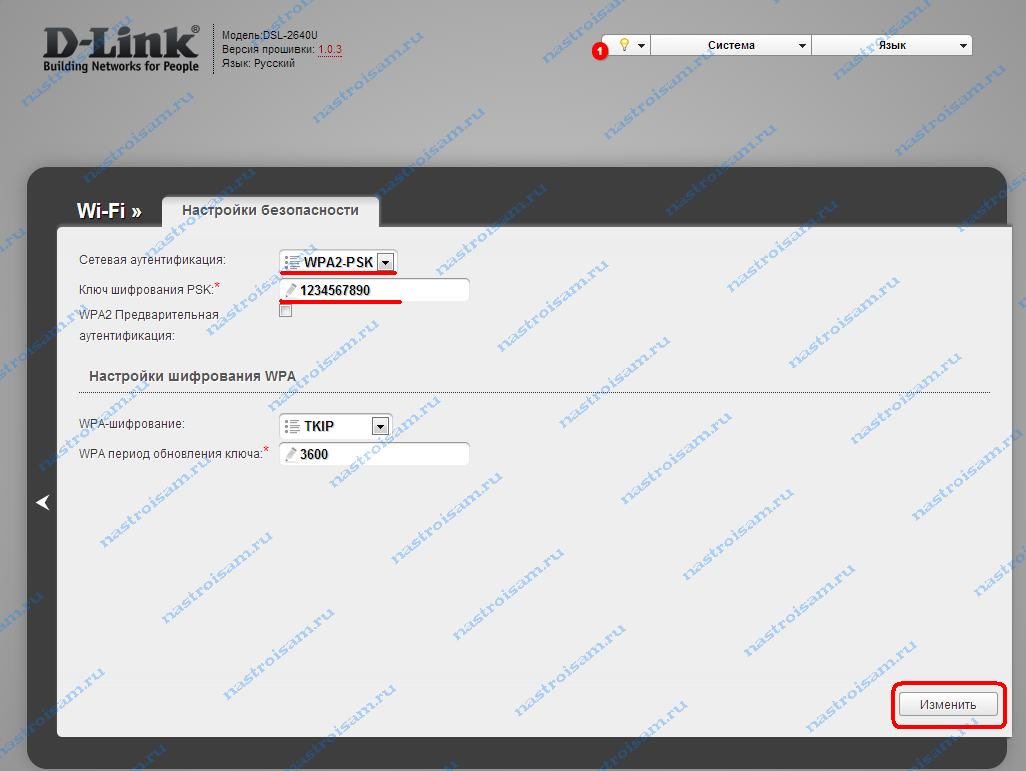

Переходим в подраздел «Настройки безопасности»:

Тип сетевой аутентификации надо выбрать «WPA2-PSK», в поле «Ключ шифрования» вводим пароль на создаваемую беспроводную сеть — им может быть любая буквенная, цифирная или смешанная последовательность  не короче 8 символов. Нажимаем кнопку Изменить.

Процедура установки ADSL-модема D-Link DSL-2640U B1A T3A завершена.
Не забудьте сохранить настройки. Для этого в правом верхнем углу выбираем пункт меню Система => «Сохранить и Перезагрузить».

КАК ПОДКЛЮЧИТЬ МОДЕМ ADSL

Для подключения, проверки или изменения настроек уже подключенного ADSL-модема нужно выполнить следующие действия:

• включить ноутбук или компьютер, подключенный к маршрутизатору проводным или беспроводным способом;
• ●       запустить командную строку и ввести в ней команду «ipconfig»;
• ●       скопировать адреса шлюза по умолчанию в командной строке;
• ●       перейти в веб-браузер и ввести адрес шлюза в адресной строке;
• ●       ввести логин и пароль на странице входа в систему (обычно имя пользователя и пароль по умолчанию — admin);
• ●       открыть настройки роутера.

Если не получается войти в систему, нужно обратиться к интернет-провайдеру для настройки маршрутизатора и замены логина и пароля на новые.

Что такое ADSL и как он работает

Цифровая абонентская линия или сокращенно DSL (Digital Subscriber Line) — это способ организации обмена данными путем создания высокоскоростного соединения для их передачи между двумя или более компьютерами. Для объединения компьютеров в вычислительную локальную сеть или для доступа в интернет используются специальные DSL модемы на стороне клиента, и коммутаторы на стороне провайдера.

Технология появилась еще в конце 80-х годов прошлого века и объединяет в себя несколько технологий под общим названием xDSL:

• ADSL — несимметричная цифровая абонентская линия или Asymmetric DSL. Скорость передачи данных достигает 8 Мбит/с на прием, и до 1 Мбит/с для отправки данных от абонента;
• HDSL — высокоскоростная цифровая абонентская линия или High Data Rate DSL, где скорость передачи составляет до 2-х Мбит/с по двум направлениям;
• VDSL — сверхскоростная цифровая абонентская линия или Very High Data Rate DSL, когда достигается самая высокая скорость в 52 Мбит/с.

При использовании частными абонентами наиболее популярной стала технология несимметричной передачи данных. Это позволяет использовать одну телефонную линию для выхода в интернет и для обычных звонков. Высокая скорость соединения достигается путем использования более высокой частоты, чем та, которая используется обычным диал-ап модемом.

Принцип асинхронности передачи данных довольно прост:

• Частоты до 4 кГц используются непосредственно для общения по телефону или для передачи факсимильных сообщений.
• При создании соединения между клиентским модемом и модемом провайдера используются частоты от 4 до 140 кГц. На этих частотах происходит передача данных от клиента в сторону интернет провайдера. Т.к. данных от клиента отправляется относительно немного, то нет необходимости использовать более высокие частоты, и соответственно и большую скорость. Скорость редко превышает 1 Мбит/с.
• Частоты от 1,1 до 4,4 МГц используются для входящего трафика. Скорость соединения здесь достигает 8 Мбит/с.

Особенности каждой из технологий

Что касается предлагаемых на отечественном рынке способов и технологий подключения, то их множество. Это может быть ADSL, VDSL, SDSL, SHDSL или даже PDSL. Но не каждый специалист знает, есть ли между ними (SDSL, PDSL, ADSL) и xDSL различия. Необходимо понимать, что все они относятся к общей xDSL-технологии, основные отличия состоят в скоростях приема и передачи данных. Сегодня наиболее распространенной технологией предоставления услуг доступа к сети является именно ADSL.

Технология xDSL представляет собой способ подключения к интернету при помощи обычной цифровой телефонной линии. В конкретном случае для получения и передачи данных применяется специальный модем. Телефонная связь работает при помощи медных проводов или «соплей», как они называются в народе.

Важно! В отличие от старой модемной технологии, когда, чтобы попасть в сеть необходимо было дозваниваться и занимать линию, ДСЛ предлагает очень высокую скорость доступа со свободной телефонной линией. Для лучшего понимания необходимо рассмотреть особенности каждой технологии

Для лучшего понимания необходимо рассмотреть особенности каждой технологии.

ADSL

Представляет собой асимметричную цифровую абонентскую линию. Расшифровать наименование на английском можно так — Asymmetric Digital Subscriber Line. Это значит, что передача и получение данных по линии распределяются ассиметрично. В этом случае количество получаемых данных сильно превышает число переданных. Соответственно и скорость отдачи намного ниже, чем получения. Делается в связи с тем, что для максимального количества пользователей скорость передачи данных практически не играет никакой роли, в отличие от скорости получения.

Чтобы не занимать телефонную линию, в технологии применяются другие частоты. Например, простая телефонная линия чаще всего используется в диапазоне частот от 0,3 до 3,5 килогерц. Соответственно, для корректной работы как телефона, так и интернета, технология ADSL работает в частотах от 26 килогерц и выше. В свою очередь для приема и получения данных применяются также различные частоты.

Обратите внимание! При помощи такого метода разделения частот возможно пользоваться сетью на высокой скорости и использовать телефон по прямому назначению. Чтобы частоты не имели влияния друг на друга, применяется специальный сплиттер, или фильтр низких частот

Технология АДСЛ позволяет пользоваться услугами интернета на скоростях до десяти Мегабит в секунду.

VDSL

Преимуществом технологии соединения интернет VDSL является повышенная скорость приема и передачи данных. Даже название говорит само за себя — Very high speed Digital Subscriber Line, что означает сверхвысокоскоростную абонентскую линию. В основном такая технология применяется там, где есть хороший доступ к телефонной линии с коротким отрезком кабеля и необходимо получить высокую скорость обмена данными.

Поскольку технология сильно зависит от длины кабельной линии, то и скорость получения и отправки данных также зависит от нее. В качестве примера можно рассмотреть, каким образом изменяется скорость обмена данными при разной протяженности провода:

• Если длина провода составляет не более 300 метров, то можно получить скорость в 56 Мегабит в секунду.
• При длине кабеля от 300 до 900 метров, получается скорость в 25 Мбит/с.
• Если длина равна до 1500 метров, скорость на выходе составляет 10 Мбит/с.

На данный момент также применяется более модифицированная технология VDSL2, возможности которой также ограничены длиной линии. Однако максимальная скорость намного выше, до 200 Мбит/с.

ПРОБЛЕМЫ В РАБОТЕ ADSL-МОДЕМА

Большинство модемов требуют лишь установки соединения с интернет-провайдером через телефонную линию до подключения к компьютеру. После установки и настройки маршрутизатор обеспечивает доступ в интернет с высокой скоростью загрузки, которая может падать по следующим причинам:

1. Старые телефонные линии. Устаревшие телефонные линии являются одной из основных проблем. Они также могут привести к отключению соединения из-за потери сигнала при передаче слишком большого трафика через линию.
2. Слишком много подключений. При избыточном трафике телефонных вызовов на тех же телефонных линиях, которые используются для ADSL, возможно падение скорости интернета из-за возникновения помех внутри канала.
3. Значительная удаленность от интернет-провайдера или телефонной компании. Если ADSL-модем находится слишком далеко от коммутируемой линии передач, кабельного модема или спутника провайдера, соединение может занять больше времени, а также может возникать задержка во время соединения.
4. Неисправный модем. Частая причина повреждения маршрутизатора — это гроза. Скачки напряжения приводят к сгоранию компонентов модема и нарушению его работы.

Возможны причины возникновения проблем с роутером, для исправления которых лучше обратиться к своему интернет-провайдеру.

КАК РАБОТАЕТ ADSL-МОДЕМ

ADSL обеспечивает увеличенную полосу пропускания по сравнению с технологией xDSL, где все сигналы передаются в голосовом диапазоне. В этом стандарте используются обычные медные телефонные кабели. Для работы ADSL телефонная станция демодулируется в цифровую форму с частотой 8 кГц и 8-битным кодированием, что соответствует пропускной способности 64 кбит/с. Сигналы телефонного звонка и ADSL, передаваемые по общему кабелю в АТС и у пользователя, разделяются фильтрами (разветвителями) на телефонный сигнал (разговор) и широкополосную передачу данных (интернет). Для этого устройство разделяет максимальную полосу пропускания 1 МГц медного проводного соединения на каналы 4 кГц, только нижний канал 4 кГц для разговоров по телефонной системе (POTS), факсов и данных аналогового модема. Остальные 256 доступных каналов используются для параллельной цифровой связи. Будучи асимметричным, 192 канала 4kHz используются для нисходящей линии связи, и только 64 для — восходящей линии связи.

ADSL можно рассматривать как простое преобразование последовательной строки цифровых данных в параллельную строку для увеличения пропускной способности. Такой метод известен как дискретная многотональная модуляция (DMT), при которой кодирование и декодирование выполняется на коммутаторе со стороны пользователя. Модем собирает высокочастотные цифровые данные и готовит их для передачи на ПК или в сеть. В конце обмена данных мультиплексор доступа к цифровой абонентской линии (DSLAM) подключает пользователя к интернету, объединяя входящие линии ADSL в единое соединение для передачи данных. Телефонные сигналы отправляются в коммутируемую телефонную сеть, а цифровые данные направляются в интернет через высокоскоростную магистраль.

Вывод

Обзор роутера D-Link DSL-2500U показывает, что модель используется там, где существуют только телефонные линии ADSL, по которым можно с удовлетворительной скоростью передается интернет. DSL — бюджетное устройство начального уровня. На его основе невозможно организовать локальную сеть. Здесь действует принцип «Модем один — компьютер один». История работы модема 2500U насчитывает более 10-ти лет. DSL по праву заработал «заслуженную пенсию».

Плюсы

К положительным качествам DSL относятся:

• у 2500U сравнительно легкий процесс настройки с возможностью быстрого возврата к исходным значениям в случае ошибки,
• возможность использования DSL в телефонных линиях с большим уровнем помех,
• наличие большой базы комплектующих для ремонта устройства.

Минусы

Отрицательными качествами 2500U на сегодняшний день считаются:

• отсутствие модуля беспроводной связи, USB-разъема,
• наличие только одного сетевого порта,
• устаревшая элементная база, приводящая к частым отказам в работе,
• низкая скорость обмена данными в сети.
