Когда необходимо навести порядок в офисе?
Уровни беспорядка офисного пространства и серверной комнаты могут быть различными: от проходящих по полу кабелей до отсутствия маркировка портов и тестирования линий.
Если в вашей компании:
– отсутствует физическая и логическая карта сети;
– отсутствует маркировка портов;
– кабельные линии не уложены;
– отсутствует жгутирование проводов;
– кабели в серверной свисают с потолка и лежат на полу;
– оборудование мешает вашим сотрудникам работать;
вам точно необходимо навести IT-порядок.
За каждой IT-проблемой скрывается реальная, «физическая» трудность, которая отрицательно влияет на работу всего коллектива. Например, отсутствие маркировка портов означает, что непонятно происхождение и функционал конкретного порта на рабочем месте. Что будет, если подключить к свободной Ethernet-розетке оборудование? Отсутствие маркировки и логической карты СКС не позволит это узнать заранее.
Проблемы могут быть и масштабней. Так, в случае выхода из строя розетки восстановить ее практически невозможно, а при выходе из строя более сложного, удаленного оборудования, например, сетевого устройства или камеры видеонаблюдения, поиски и устранение проблемы займут колоссальное количество времени.
Разрозненные и непрозрачные локальная сеть, АТС, сетевое оборудование наносят серьезный ущерб безопасности компании, как физической, так и инфраструктурной. Вершиной айсберга IT-беспорядка является эстетично непривлекательное офисное пространство и некомфортные рабочие места.

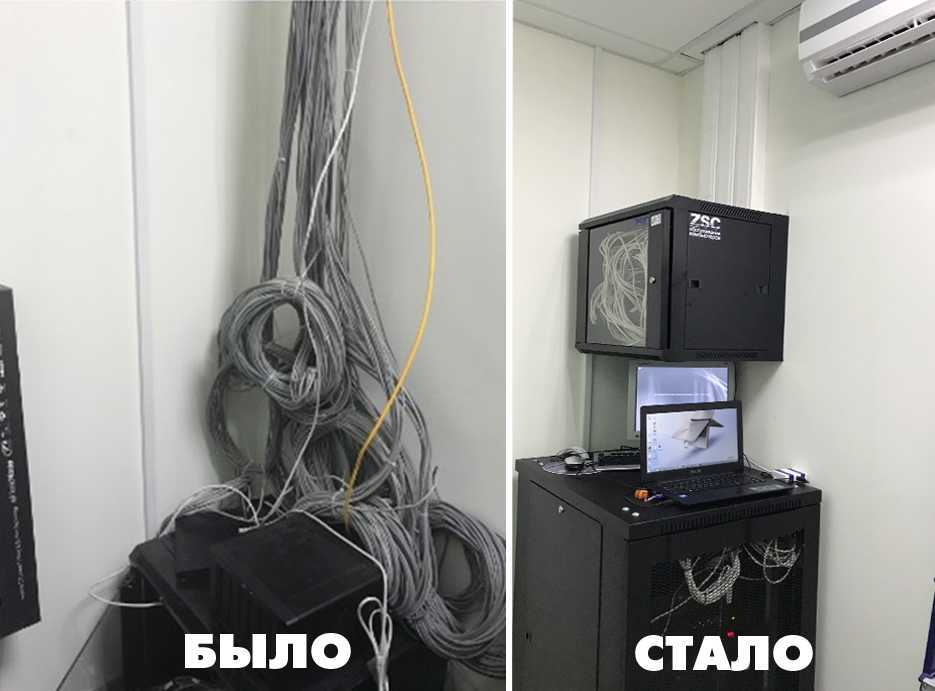

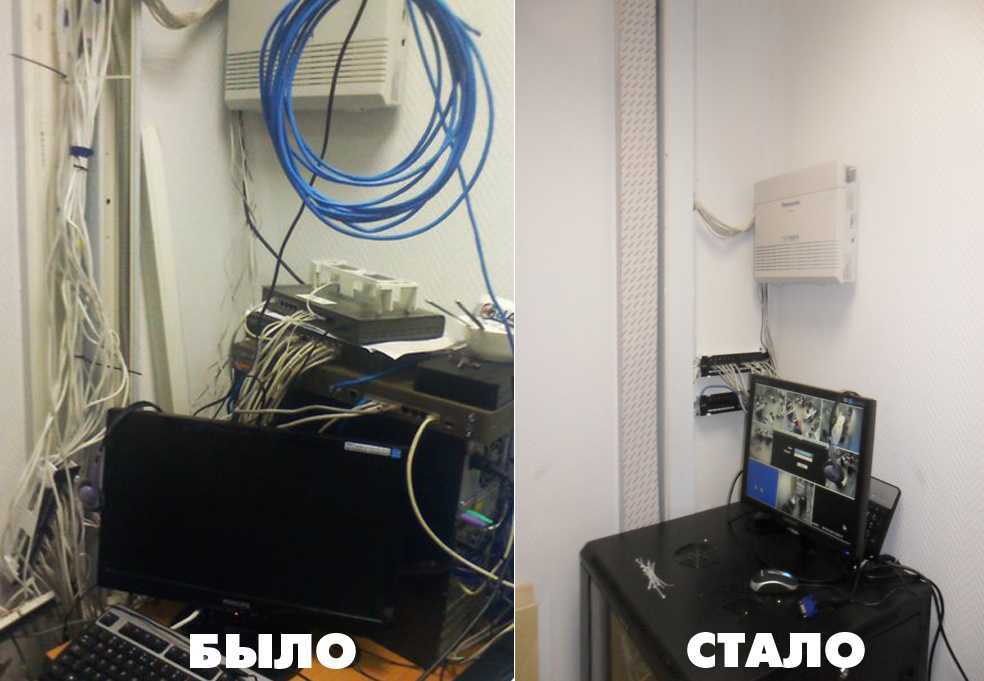

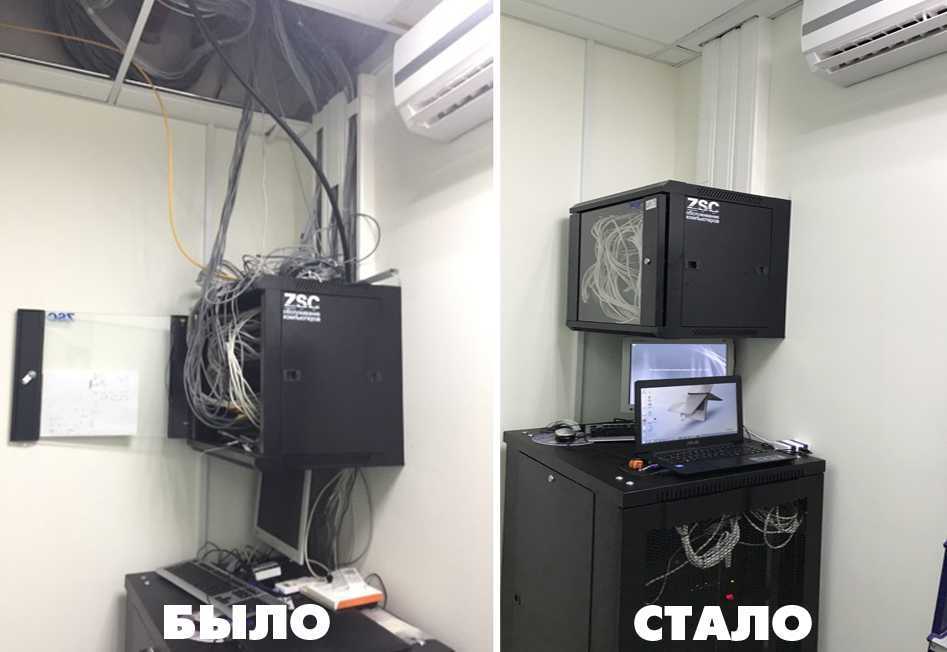

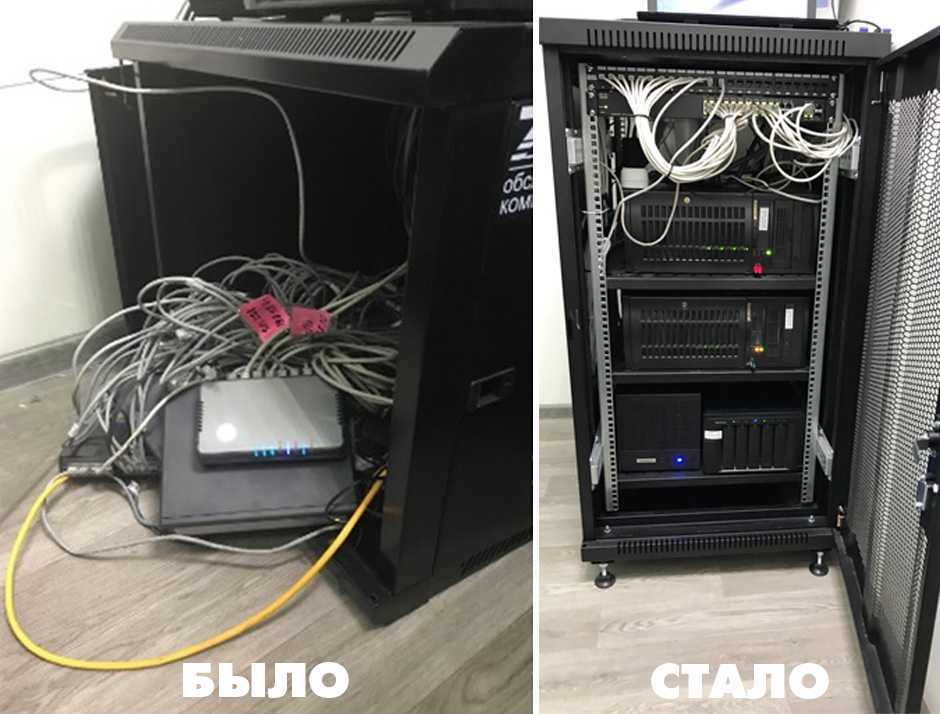

Если в своем офисе вы наблюдаете подобные картины, то вам точно необходимо навести ИТ порядок в офисе и серверной:
При наведении порядка в офисе и серверной специалисты нашей компании ZSC руководствуются тремя базовыми принципами: эстетичный внешний вид, инфраструктурный порядок и повышение IT-безопасности. Разберем их подробнее.
Проведение испытаний
В части СКС испытания и тестирование производятся в соответствии с требованиями ISO 11801.
Для тестирования кабельной системы при монтаже и эксплуатации характеристик линий связи применяется кабельный тестер DTX-1800 (Рисунок 22). Он предназначен для сертификации кабельной проводки на требования 6 категории, определенные стандартом EIA/TIA TSB-67,95, а также позволяет тестировать проводки категории 7 (пока не стандартизованной) на частотах до 500 МГц. По точности измерений прибор превосходит требования, определенные спецификациями EIA/TIA TSB-67 Level III. Комплект DTX-1800 состоит из двух блоков, подключаемых с двух сторон тестируемого соединения. Блоки питаются от аккумуляторов, заряда которых хватает на 6 часов непрерывной работы.
– Кабельный тестер DTX-1800
DTX-1800 позволяет измерять:
— правильность разводки;
— переходное затухание на ближнем конце (NEXT);
— возвратные потери (Return loss) для всех четырёх пар в обоих направлениях;
— приведённые перекрестные наводки на дальнем конце (ELFEXT) для всех 24 возможных комбинаций пар;
— длину кабеля;
— сопротивление петли;
— волновое сопротивление (импеданс);
— отношение затухание/перекрестные наводки (ACR);
— значения NEXT, ASR, ELFEXT для суммарного влияния трёх пар на четвёртую (PowerSum NEXT, ASR, ELFEXT).
Все данные заносятся в память прибора и с помощью прилагаемой программы могут быть рассортированы и распечатаны в необходимом виде.
Тестирование системы проводить согласно “Программе и методике испытания” ОС-СС-ЦОД-СКС.ПМ
Носители производственной маркировки
Носителями производственной маркировки считаются этикетки, кольеретки, вкладыши, ярлыки, бирки, контрольные ленты, клейма, штампы.
Этикетка для маркировки — основной носитель информации о товаре, на которой указываются все сведения, необходимые для субъектов рыночных отношений. Печатаются типографским способом и приклеиваются на товар или упаковку, наносятся литографическим способом на банки консервов, наносятся с помощью лазера на этикетку или сам товар (дата изготовления и срок годности товара). Маркировка товара этикетками один из самых распространенных способов маркировки. Кстати, в офисах Первого Бита всегда в наличии как разные виды этикеток, RFID меток, принтеров для печати этикеток и прочего торгового оборудования.
Кольеретка тоже является носителем маркировки — специальный вид этикетки, наносимый на горлышко бутылки алкогольной и безалкогольной продукции. Основная функция — создание эстетического образа.
Вкладыши — разновидность этикетки. Содержит основные сведения о товаре и вкладывается в упаковку товара. Встречается в упаковках парфюмерно-косметических товаров, кондитерских товаров и лекарственных средств. А также на производстве автомобилей, например, маркировка вкладышей двигателя, маркировка вкладышей коленвала, маркировка шатунных вкладышей.
Бирки для маркировки, которые пришиваются, приклеиваются, подвешиваются на товар. Здесь указывают фирменное наименование или товарный знак. Также часто встречаются кабельные бирки для маркировки, которые используют для маркировки проводов. Маркировка кабеля бирками производится согласно ПУЭ.
Маркировка ярлыками похожа на бирки, но в отличие от них содержат больше информации (сорт, марку, размер, дату выпуска и др.).
Контрольные ленты имеют небольшой размер, содержат в основном символическую и дополнительную информацию. Размещаются на одежде и обуви.
Клейма и штампы для маркировки это обозначения установленной формы, наносимые на товары, а также на упаковку и этикетки. В зависимости от того, где они нанесены, их делят на производственные и торговые, а в зависимости от своего назначения — на ветеринарные, карантинные, товароведные.
Если у вас стоит задача по организации маркировки на предприятии мы с удовольствием поделимся опытом, который мы реализовываем на предприятиях самого разного масштаба от небольших магазинов и складов, до крупных предприятий. Информацию о наших офисах
можно посмотреть на сайте.
Партионный учет на предприятии
Практическая потребность партионного учета или учета выпускаемой продукции становится все более и более востребованной для разных производственных компаний.
Что такое партионный учет?
Это учет продукции, выпущенной из определенной партии сырья, в соответствии с определенной спецификацией, промаркированной данными о принадлежности к определенной производственной партии, на каждом участке ее передела.
Производственная партия — это некое количество готовой продукции, произведенной на определенном оборудовании (рабочем центре), из определенной партии сырья, в определенный период времени, определенным оператором, упакованная определенным образом, в определенную тару, промаркированную соответствующей этикеткой, с указанием на ней уникального номера партии.
Такая информация помогает определить: кто, когда, на чем, из чего, в каком количестве и под каким названием выпустил продукцию, упакованную в данную тару.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56602, а также следующие термины с соответствующими определениями:
3.1 идентификатор: Метка объекта, позволяющая отличать его от других объектов и/или информирующая о свойствах объекта.
3.2 маркировка: Нанесение на элемент телекоммуникационной инфраструктуры идентификатора и дополнительно любой другой относящейся к делу информации.
3.3
|
телекоммуникационная розетка: Устройство на рабочем месте для соединения стационарно установленной части кабельной системы и подвижных кабелей для подключения оборудования пользователя. |
3.4
3.5
|
точка консолидации: Точка соединения стационарно установленных кабелей между собой или с активным оборудованием. |
3.6
|
оконцовка (терминирование) кабеля: Установка соответствующего коннектора для обеспечения возможности подключения к коммутационным панелям, телекоммуникационным розеткам или активному оборудованию. |
3.7
|
точка наружного подключения здания: Точка консолидации, подключенная к другой точке консолидации, расположенной вне рассматриваемого здания. |
3.8
|
коммутационная панель (патч-панель, кросс): Стационарно закрепленное пассивное устройство кабельной системы для соединения двух или более кабелей. Технология соединения определяется используемой средой передачи и типом кабелей. |
3.9
|
коммутационный центр: Точка консолидации в виде отдельно стоящего шкафа(ов) или стойки(стоек) с установленными в них коммутационными панелями и активным оборудованием. |
3.10
3.11
|
точка разграничения: Точка консолидации, в которой к слаботочной кабельной системе подключаются кабели, не принадлежащие владельцу кабельной системы. |
________________
* Вероятно, ошибка оригинала. Следует читать: пункт 3.10. — .
Способы монтажа СКС
Способ монтажа СКС только на первый взгляд кажется второстепенным вопросом. К сожалению, чаще всего, заказчика волнуют только аспекты размещения рабочих мест и серверной, а способы монтажа и прокладки кабельных трасс СКС оставляются на «откуп» исполнителя. Какие же проблемы существуют при выборе способов монтажа?
Прежде всего, это проблема сохранения заданных характеристик СКС. Например, в целях экономии, исполнитель применяет кабельные каналы (короба) для прокладки кабелей СКС в тех местах, где кабельные трассы будут находиться на виду, а для прокладки в недоступных местах (например, за фальш-потолком или в межэтажных каналах) решает просто положить кабели на подвесной потолок или же притянуть стяжками к конструктивным элементам.
Конечно, такое решение имеет право на жизнь в небольших офисах с малым количеством рабочих мест. В таком случае совершенно нецелесообразно использовать какие-то лотки или другие дорогостоящие методы организации СКС. При аккуратном монтаже и соблюдении определенных норм можно получить отличные эксплуатационные характеристики. Но что получится, если рабочих мест, а, следовательно, и портов в Вашей СКС, будет десятки с сотни?
Информационные кабели (витая пара), применяемые при построении СКС, имеют меньший вес и меньший диаметр, нежели электрические. Но количество их во много раз больше. За потолком, в межэтажных каналах и в других местах, где будет проходить основная магистраль, получится огромный пучок. Это ведет к следующим проблемам:
- такой вес просто нельзя класть на подвесной потолок. Он не рассчитан на это. Так же нельзя подвязывать этот вес к конструктивным элементам потолка
- при протягивании кабелей в таком пучке возможны заломы и критические углы изгиба, в результате которых характеристики кабеля теряются, если вообще он останется в рабочем состоянии
- разобраться в этом хитросплетении в последствии невозможно. Любая модернизация сети, связанная с переносом рабочего места, автоматически означает перекладку кабеля. Проще будет положить новый.
- Очень велика вероятность повреждения трассы при последующих работах за фальш-потолком или при протягивании каких-либо инженерных коммуникаций в межэтажных каналах. Особенно, если в трассах СКС присутствуют волоконно-оптические кабели, наиболее чувствительные к способу монтажа и внешним воздействиям.
Применение коробов для укладки кабелей СКС так же должно учитывать много нюансов. Например:
- существуют нормы заполнения кабельных коробов. Часто приходится видеть короб, который после снятия крышки просто невозможно закрыть. О каких эксплуатационных характеристиках может идти речь в таком случае?
- Если кабели СКС проходят в одном коробе с электрическими кабелями, то, по правилам, они должны быть разделены перегородкой во избежание наводок.
Все это говорит о том, что если Вам не безразличны эксплуатационные характеристики Вашей будущей СКС, возможность ее дальнейшей модернизации, легкость и удобство обслуживания, то необходимо заранее обговаривать способы монтажа СКС.
Мы всегда готовы идти на встречу пожеланиям заказчиков. Например, хочется сэкономить и не применять проволочные лотки. Мы предлагаем различные варианты, позволяющие исключить эту позицию из материалов и работ. Но всегда честно предупреждаем заказчика о возможных недостатках такого решения.
Эстетичный внешний вид
Это наиболее заметный элемент IT-порядка в офисе.
Прибранные чистые рабочие места со спрятанными проводами, оборудование, сложенное в органайзеры и скрытые полки, жгутированные в отдельные пучки кабели. От рабочих мест до узлов связи провода проложены под потолком или в лотках кабель-каналов. Для свободного доступа остаются только устройства ввода-вывода (мониторы, мышки, клавиатуры) и периферийное оборудование (принтеры, сканеры, МФУ). Коммутационные шкафы и сервера не мешают проходу или установке дополнительной мебели, а системные блоки позволяют сотрудникам спокойно работать за своими рабочими местами. Все это – настоящий ИТ порядок в офисе!
Благодаря четко организованной IT-инфраструктуре в офисе и серверной высвобождается большое количество пространства, локальная сеть становится прозрачной и понятной, оборудование и кабели не портят внешний вид.
 |
 |
 |
 |
Помимо этих явных преимуществ, грамотно выстроенная инфраструктура несет в себе и элемент физической безопасности. Сотрудник не заденет провод, лежащий на полу, и не оставит рабочую станцию без локальной сети и интернета. Клининговый персонал не зальет водой и химическими веществами открытое оборудование. А тяжелый шкаф не передавит кабель, лежащий под ним, ведь он уложен в кабель-канал вдоль стены.
Цели маркировки проводов
Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.
Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:
- число проводов;
- площадь сечения всего кабеля;
- применяемые изоляционные материалы;
- материалы проводов и т. д.
Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.
Благодаря этому на изоляции появляются бирки со следующими данными:
- марка кабеля;
- предназначение;
- связанный с ним объект;
- протяженность линии и другая информация, если она необходима.
Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.
Проверка (прозвонка) сетевого кабеля.
После прокладки сетевого кабеля обязательно необходимо проверить кабель и убедиться в отсутствии разрывов. Проще всего это сделать при помощи тестера витой пары, который позволяет:
Если есть возможность, проложите сетевой кабель в металлической или пластмассовой трубе. Это защитит его от случайных повреждений, грызунов. |
Определение и принципы системы 5S
Система 5S – это способ организации рабочего пространства, основанный на следующих принципах (см. таблицу 1 и рисунок 1).
Таблица 1. Принципы 5S
| № | Японский | Английский | Русский |
|---|---|---|---|
| 1 | Seiri | Sort | Сортировка |
| 2 | Seiton | Set in Order | Соблюдение порядка |
| 3 | Seiso | Shine | Содержание в чистоте |
| 4 | Seiketsu | Standartise | Стандартизация |
| 5 | Shitsuke | Sustain | Совершенствование |
Являясь, на первый взгляд, набором простых и очевидных правил, 5S призван сформировать определенную культуру. Это больше чем инструкции, это часть идеологии бережливого отношения к самому себе и своему рабочему окружению.
Рисунок 1. Что такое система 5S
Сортировка. Освобождение рабочего пространства от ненужных предметов. В стандартном сценарии все предметы рабочего места разделяются несколько групп, в зависимости от частоты их использования:
ненужные;
необходимые редко;
необходимые часто.
На основании проведенного анализа, принимается решение о хранении объекта на рабочем месте. На этом же этапе создают «Временный склад», на территории которого собираются предметы, ожидающие решения об их дальнейшем использовании или утилизации. См. также, как провести PEST-анализ.
Соблюдение порядка. В системе организации и рационализации рабочего места 5С этот принцип означает рациональное размещение объектов в пределах рабочей зоны (см. рисунок 2)
Важно обеспечить безопасный и удобный доступ к рабочим предметам и объектам
Большое внимание уделяется визуализации: области хранения подписываются, выделяются цветом или светом и т. д
Рисунок 2
До и после применения этапов 1 и 2
Содержание в чистоте. Полная чистота производственных и офисных помещений, содержание оборудования и инструментов в исправности (рисунок 3). Важно обеспечить регулярную проверку рабочих на поддержание порядка и наличие неисправностей. Рисунок 3. Пример применения этапа «Содержание порядка»
Стандартизация. Регламентация достижений предыдущих принципов. Необходимо сформировать пакет документов, например:
информационные стенды (рисунок 4);
схемы с указаниями местоположений объектов рабочей зоны;
знаки обозначения опасных зон, зон временных складов и бракованной продукции;
приказы, распоряжения, чек листы аудиторов;
прочие предостережения и важные указания;
краткие инструкции и памятки.
Рисунок 4. Пример информационной доски
Совершенствование. Поддержание и улучшение выполнения установленных процедур первых четырех пунктов. Самая важная часть методологии организации рабочего места 5S. Обычно сотрудники компании способны сделать единовременное героическое усилие и внедрить сложные процессы. Но неизбежные ошибки первого внедрения и сила сформированных привычек стремительно возвращают процессы к исходной позиции (рисунок 5). Этот принцип призван преобразовать успешные решения 5С в культуру. Для этого необходимо продолжать контролировать исполнение положений принятых регламентов, создавать условия для предложений и их своевременного анализа, быть готовым признавать свои ошибки и меняться. Рисунок 5. Организация рабочего пространства в офисе. До и после 5S
Сортировка и укладка кабелей
Группировка проводов по типу и назначению формирует понятную структуру внутри серверного шкафа. Это заметно упрощает обслуживание и масштабирование сети, подключение оборудования. Кабели группируются в пучки с помощью разнотипных зажимных приспособлений. В итоге получается организованный и чистый монтаж.
Стяжки
Классические пластиковые хомуты-стяжки — наиболее очевидный вариант группировки проводов. Они дешевые, продаются в любом хозяйственном или строительном магазине, имеют разные размеры и цвет, что может служить дополнительной маркировкой. Однако использование стяжек — это больше полумера или временное решение в случае профессионального монтажа, так как есть более универсальные зажимные приспособления. К тому же, пластиковые хомуты — одноразовые.
Хомуты на липучках
Аналог одноразовых пластиковых стяжек — многоразовые хомуты в виде нейлоновых лент с липучками. По надежности они не уступают, но более удобны. При масштабировании или обслуживании сети упрощается доступ к отдельным шнурам, их извлечение из пучка, дополнение последнего новыми проводами.
Гребенки
Организатор типа «гребенка» монтируют совместно с патч-панелями. Он представляет собой металлический или пластиковый корпус с крышкой, монтажными отверстиями и перфорациями с противоположных сторон, сквозь которые пропускаются провода. Основную часть проводов укладывают внутри корпуса и выводят к кабельному входу в шкаф.
Организатор с кольцами
На рынке организаторы с кольцами представлены моделями, у которых планка может быть цельной (глухой) и с отверстиями. Последние обеспечивают подачу кабелей прямо через корпус.
Организатор типа «кольцо»
Этот организатор используют там, где планируется укладка кабельного массива. Его преимущество — установка в любом месте, где есть направляющие подходящего размера. Кольца бывают нескольких типоразмеров, фиксация может быть центральной или боковой. Преимущество «колец» — значительная экономия места в и без того ограниченном пространстве серверного шкафа.
Маркировка принтеров/МФУ
Когда в организации много принтеров/МФУ разбросанных по разным помещениям, необходимо грамотно подойти к вопросу маркировки.
Например, инвентарный номер принтера/МФУ 1128. В этом случае на принтере обязательно стикер с «Инв. № 1128». Если инвентарный номер «5», то на стикере «Инв. № 0005».
Сетевое имя принтера должно включать инвентарный номер, модель, индикатор МФУ (MFP) или принтер (PRT) и наименование производителя (если в компании печатающие устройства разных производителей), например, PRT-1128-HP-LaserJet-P1102W. Типовое название моделей (LaserJet, Ecosys и пр.) можно укорачивать, т.к. они не несут особой смысловой нагрузки — цифры моделей у производителей уникальные. Например, PRT-1128-HP-P1102W. Название принтера указывается в конце, поскольку для пользователя оно не имеет значения. Оно пригодится сотрудникам техподдержки. Пользователь же легко найдет принтер в списке принтеров по инвентарному номеру вначале названия.
Если принтер/МФУ цветное, то целесообразно добавить суффикс Color. Например, PRT-0191—HP-M451dn-Color для быстрой идентификации пользователем или техподдержкой этого функционала.
Сетевое имя принтера наносится на переднюю панель устройства, чтобы пользователь мог оперативно идентифицировать его, подойдя к аппарату и не звонить в техподдержку. Это полезно при использовании скриптов самообслуживания для подключения принтеров самим пользователем.
В программу для учета инвентарных единиц, помимо инвентарного номера, заносится серийный номер устройства, если он присутствует на оборудовании.
4 Общие положения
Идентификаторы являются основой для создания всех основных процедур для администрирования кабельной системы телекоммуникационной инфраструктуры. Эффективное использование кабельной системы возможно только в том случае, если ее система администрирования была создана должным образом. Администрирование включает в себя создание точной системы идентификации и хранения записей всех компонентов, входящих в состав кабельной системы, включая трассы, элементы системы заземления и выравнивания потенциалов, распределители (кроссы) и другие пространства, в которых она была установлена
При этом идентификатор уже не является просто техническим параметром — он имеет важное самостоятельное значение, т.к. эффективность самой процедуры администрирования во многом зависит от того, насколько логичным, интуитивно понятным и соответственно простым для восприятия оказывается сам идентификатор
Администрирование телекоммуникационной инфраструктуры конечного пользователя выполняется с использованием идентификаторов в следующих процедурах:
— присваивания уникальных идентификаторов компонентам инфраструктуры;
— составления записей (паспортов) для всех присвоенных идентификаторов.
Идентификаторы присваиваются каждому постоянному элементу кабельной системы, подлежащему администрированию (см. ГОСТ Р 58468), и обеспечивают возможность его однозначной связи с записью, в которую включены характеристики данного элемента.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 18620-86 Изделия электротехнические. Маркировка
ГОСТ 23594-79 Монтаж электрический радиоэлектронной аппаратуры и приборов. Маркировка
ГОСТ IEC 61210 Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности
ГОСТ Р 56602 Слаботочные системы. Кабельные системы. Термины и определения
ГОСТ Р 58238 Слаботочные системы. Кабельные системы. Порядок и нормы проектирования. Общие положения
ГОСТ Р 58468 Слаботочные системы. Кабельные системы. Администрирование телекоммуникационной инфраструктуры
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
4 совета по наведению порядка в серверном помещении
1. Создайте кабельную трассу
Создавая пути для кабелей, нужно заранее определиться с методом их упорядочивания: вертикальным, горизонтальным или в виде лотка. Лучше не только планировать месторасположение имеющихся кабелей, но и учитывать перспективы роста.
2. Используйте гребни для кабеля
Профессионалы используют кабельный гребень, чтобы упростить обслуживание больших пучков проводов. Гребни зажимают провода во время их установки, исключая путаницу. Разделяйте провода разных типов и группируйте кабели с одинаковым назначением.
3.Цветовой код
Кабели могут иметь разный цвет наружной оболочки, в соответствии с типом кабеля: CAT5 или оптоволокно, или назначением: для внутренней проводки, пользовательского оборудования или внешней проводки.
4. Маркировка кабелей
Самое простое решение, исключающее необходимость сортировки — маркировка каждого кабеля, который находится в вашей серверной. Такой подход избавит персонал от путаницы во время расширения или модернизации помещения, при которой персонал часто забывает первоначальное расположение коммуникаций.
Приложение А(справочное)
Идентификаторы телекоммуникационной инфраструктуры
Для использования при подготовке документации кабельных систем вследствие их широкого использования в отечественной практике проектирования телекоммуникационных инфраструктур рекомендуются следующие идентификаторы телекоммуникационной инфраструктуры:
А-ххх-хх аппаратная;
ВК-ххх-хх вытяжная коробка;
В-ххх-хх волокно;
ВС-ххх-хх ввод внешних служб;
ГВ-ххх-хх городской ввод;
ГК-ххх-хх главный кросс;
ЗО-ххх-хх заземляющий проводник активного оборудования;
ЗП-ххх-хх заземляющий проводник (шина заземления);
КБ-ххх-хх кабель;
КВ-ххх-хх кабельный ввод;
КЛ-ххх-хх кабельный лоток;
КП-ххх-хх проходная коробка;
К-ххх-хх кросс;
КЦ-ххх-хх колодец;
М-ххх-хх муфта;
МК-ххх-хх магистральный кабель;
МТ-ххх-хх магистральная труба (кондуит);
ПК-ххх-хх промежуточный кросс;
Р-ххх-хх розетка;
РМ-ххх-хх рабочее место;
Т-ххх-хх телекоммуникационная комната.
|
УДК 004.01:004.32:004.7:621.39:654.01:654.1:654.9:006.354 |
ОКС 33.040.20 |
|
Ключевые слова: система, слаботочные системы, кабельные системы, идентификаторы |
Электронный текст документа
и сверен по:
, 2019
5 Структура идентификаторов
Идентификатор представляет собой набор любых удобных для администрирования буквенно-цифровых символов. Идентификаторы, используемые для осуществления доступа к группе записей одного типа, должны быть уникальными. Рекомендуется использование уникальных идентификаторов во всех группах записей телекоммуникационной инфраструктуры. Идентификаторы могут быть кодированными и не кодированными. При условии использования кодированных идентификаторов они должны оставаться уникальными. При формировании идентификатора необходимо учитывать следующие компоненты:
— опорный элемент;
— префикс;
— суффикс.
В результате применения описанного принципа в общем виде код элемента принимает форму А-Б-В, где А обозначает префикс, Б — опорный элемент, В — суффикс.
5.1 Опорный элемент
Функции опорного элемента может выполнять некоторая функциональная единица кабельной системы или непосредственно соотносимый с ней архитектурный или инфраструктурный элемент здания.
Выбор опорного элемента для описания отдельных стационарных линий и их составных частей на уровне горизонтальной подсистемы зависит от ряда факторов, в том числе от назначения кабельной системы.
В качестве опорного элемента идентификатора рекомендуется использовать номер помещения, где находятся телекоммуникационные розетки. Применение такого подхода обеспечивает быструю идентификацию конечного пользователя из технического помещения без обращения к базе данных системы администрирования. Наращивание идентификатора стационарных линий горизонтальной подсистемы в масштабных кабельных системах, развернутых в нескольких зданиях, осуществляется добавлением к идентификатору линии префикса, функции которого выполняют идентификатор здания и, в случае необходимости, идентификатор территории.
Для магистральных подсистем рекомендуется указание в идентификаторах отдельных элементов двух опорных элементов, которыми отмечают начало и конец кабеля, канала для прокладки кабелей или иного протяженного объекта.
5.2 Префиксы и суффиксы
Элементы, конструктивно или физически привязанные к опорному элементу, обязательно содержат в своем идентификаторе его кодированное описание, что отражается с помощью суффиксов. С учетом привычного для пользователей написания текстов слева направо суффиксы располагаются правее индекса опорного компонента. Все элементы, которые содержат в своем составе опорный элемент, обозначают с помощью префиксов, которые находятся левее опорного элемента.
Префиксы и суффиксы тоже могут иметь сложную иерархическую структуру с учетом уровней вложенности. Это позволяет в кодированной форме отображать в системе администрирования как крупные, так и мелкие функциональные единицы кабельной системы. При таком подходе расширяемость идентификатора в обоих направлениях ограничена только масштабами кабельной системы и той степенью детализации, которая необходима для обеспечения нормальной эксплуатации кабельной системы.
Рекомендуется планировать структуру идентификаторов элементов кабельной системы таким образом, чтобы однотипные элементы имели уникальные идентификаторы. Такая уникальность достигается с помощью префиксов. Сформированный идентификатор должен быть понятен администратору кабельной системы.
Рекомендуемые уникальные префиксы для идентификации элементов кабельной системы приведены в приложении А.
5.3 Дополнительная информация
При построении структуры идентификаторов не исключается возможность введения непосредственно в идентификатор дополнительной информации об обозначаемом элементе (информация о здании, физические данные о компоненте и прочее).
