Принцип действия

Линия обычно реализует дуплексный (двунаправленный) режим передачи информации. Чаще применяли частотное деление каналов. Первыми европейскими соглашениями установили участки спектра:

Дециметровые волны:

460-470 МГц.
1300-1600 МГц.
1700-2300 МГц.

Дуплексная радиорелейная линия

Сантиметровые:

3500-4200 МГц.
4400-5000 МГц.
5925-8500 МГц.
9800-10.000 МГц.

Метровые волны способны огибать препятствия, допускается использование ввиду отсутствия непосредственной видимости. Частоты выше 10 ГГц невыгодны, поскольку превосходно поглощаются осадками. Послевоенные конструкции компании Белла (11 ГГц) оказались неконкурентоспособными. Участок спектра чаще выбирают сообразно получению необходимого числа каналов.

Частота работы радиорелейных станций

Диапазон частот, который может использоваться для развертывания РРЛ, чрезвычайно широк — от 400 Мгц до 94 ГГц. В Украине чаще всего радиорелейные станции работают на 5, 7, 8, 11, 13, 18 ГГц и на высоких частотах (70-80 ГГц).

Так как разбег частот большой, особенности развертывания линков на них и характеристики связи серьезно отличаются. Можно выделить основные закономерности:

Чем выше частота, тем больше затухание сигнала в атмосфере (в децибелах на километр). Правда, зависимость не линейная — на рисунке ниже можно видеть, что в диапазоне 60 ГГц показатель затухания резко зашкаливает, далее снижается и растет постепенно.

Соответственно, чем выше частота — тем меньше дальность связи. Если радиорелейные линии на 5 ГГц, 7 ГГц — это 40-50 и более км, то на 70-80 ГГц — до 10 км, а на 60 ГГц — еще меньше, из-за пикового затухания.

Чем выше частота, тем большее влияние на сигнал оказывают атмосферные осадки. В диапазоне 2-8 ГГц их влияние на мощный радиорелейный канал практически незаметно, а в диапазонах выше 40 ГГц дождь становится серьезной помехой. Смотрим график зависимости:

Чем выше частота, тем большей пропускной способности можно достичь на радиорелейной линии, за счет использования широких частотных каналов внутри диапазона (56 МГц, 112 МГц и более). Сейчас активно осваиваются так называемые диапазоны V-Band и E-Band — 60 ГГц и 70-80 ГГц. Скорость радиорелейной линии здесь может достигать 10 Гбит/сек.

Примеры радиорелейных станций и систем связи на выставке

Особенности реализации радиорелейной связи обязательно следует учитывать. Хоть такой подход и является более сложным, но он позволяет максимально учесть все помехи, которые вносятся в полезные сигналы по всей площади их распространения.

Для представителей отрасли имеется уникальная возможность посетить тематические мероприятия в интернациональном комплексе ЦВК «Экспоцентр», в частности выставка «Связь».

На выставке обязательно будут примеры радиорелейных станций и систем связи.

Тематические проекты, такие как выставка «Связь», содействуют развитию бизнеса и эффективному внедрению инновационных технологий.

Основы принципы преимущества радиорелейной связиРадиорелейная связьРадиорелейные линии связи

«Почти через любые препятствия»

Радиорелейная связь основана на ретрансляции радиосигналов ультракоротковолнового (УКВ) диапазона. Она обеспечивает обмен разнообразной информацией с помощью цепочки приёмопередающих радиостанций.

«Для радиорелейных средств военного назначения характерны мобильность, возможность работы в различных климатических условиях, быстрота развёртывания и свёртывания», — поясняется на сайте Минобороны РФ.

Также по теме

«Востребованная ниша»: глава ОАК — о перспективах истребителя Checkmate и других новинках российской авиатехники

За счёт перевода части испытаний в виртуальную реальность и использования цифровых технологий сроки реализации проекта по созданию…

По информации военного ведомства, радиорелейные станции используются для налаживания и обеспечения связи, в том числе многоканальной в видеоформате. Для введения противника в заблуждение относительно предстоящих действий связь нередко осуществляется в аналоговом, цифровом и смешанных режимах.

Сегодня в российские войска поступают ЦРРС, имеющие возможность оперативно организовывать высокоскоростную защищённую сеть связи. Для этого радиорелейные станции оснащаются аппаратурой на основе новейшей элементной базы и усовершенствованным программным обеспечением, которое позволяет проводить настройку электроники в автоматическом режиме.

Как пояснил в беседе с RT эксперт Центра анализа стратегий и технологий Сергей Денисенцев, разработчики современной радиорелейной техники стремятся к тому, чтобы создавать системы связи, защищённые от постановки помех и попыток перехвата неприятелем передаваемой информации.

«Основная идея радиорелейной связи заключается в том, чтобы в первую очередь создавать устойчивые помехозащищённые сети на театре военных действий. Считается, что данный тип связи существенно лучше защищён с точки зрения возможности радиоподавления и радиоперехвата, чем классическая радиосвязь», — отметил Денисенцев.

Кроме того, как рассказал эксперт, на сегодняшний день в российской армии превалируют ЦРРС на основе цифровых, а не аналоговых технологий. По его словам, цифра обеспечивает большую пропускную способность потоков информации и автоматизирует процессы управления оборудованием радиорелейной станции.

Развёртывание радиорелейной станции ВС РФ на местности

В комментарии RT военный обозреватель ТАСС полковник в отставке Виктор Литовкин отнёс к преимуществам цифровых ЦРРС их неприхотливость и надёжность на марше, особенно по сложной пересечённой местности.

«В цифровых станциях применяются твердотельные комплектующие, которым не страшны бездорожье, тряска, а при определённых условиях и взрывная волна

Важно и то, что современные российские станции устанавливаются на шасси КамАЗ. Опыт эксплуатации этих машин говорит, что они проходят почти через любые препятствия», — заявил Литовкин

Принцип работы и необходимое оборудование для радиорелейных станций и систем связи

Средства радиорелейной связи – это целый комплекс оборудования и технических строений, которые обеспечивают двухстороннюю передачу сигнала, используя в качестве основы радиоволну определенного диапазона. Чтобы объяснить механику процесса, мы не будем углубляться в постулаты волновой теории, понятий электромагнитного поля и частотных колебаний.

Если объяснять простым языком, то сам процесс передачи информации выглядит следующим образом:

специальное устройство создает электромагнитные колебания с постоянной частотой в определенном диапазоне. Этот сигнал принято называть «несущим», ведь он служит основой для будущего пакета данных;
дальше происходит процесс модуляции. На несущую частоту накладывается вторичный сигнал – закодированная информация, которая раньше была в формате аудио, видео или текста;
совмещенный модулированный сигнал отправляется в атмосферу. Узконаправленные антенны для радиорелейной связи служат своеобразным проводником сигналов;
дальше возможно два варианта – на небольших расстояниях сигнал попадает на приемник или при достаточной удаленности потребителя от источника используется система ретрансляторов (специальные устройства, которые могут принимать сигнал, дополнительно его обрабатывать и перенаправлять);
сигнал поступает в приемник, где он отделяется от несущей частоты и преобразуется в изначальное состояние.

Это упрощенная модель трансляции радиосигнала, которая показывает принцип работы всей системы. Современные радиорелейные станции связи могут транслировать сигнал на большие расстояния, а при поддержке орбитальных ретрансляторов (спутников) зона покрытия распространяется практически на всю поверхность нашей планеты. Это позволяет обмениваться информацией и транслировать сигналы не только в развитых и обжитых городах, но и на водной поверхности морей и океанов, да и в любом месте суши, невзирая на наличие подходящей инфраструктуры.

Для полноценного функционирования всей системы необходимо специальное оборудование:

передающие комплексы. Это наземные станции, которые оборудованы приемниками и передатчиками, антеннами, а также специальной аппаратурой, которая предназначена для модуляции сигнала, его кодирования и других преобразований;

ретрансляторная сеть. Чаще всего используются стационарные сооружения, которые выстраивают на определенном расстоянии друг от друга, в зоне непосредственной видимости. Для получения максимального эффекта, ретрансляторы сооружают на природных или искусственных возвышенностях;
дополнительно могут быть задействованы мобильные приемо-передающие центры, которые представляют собой автономный комплекс на базе определенного вида транспорта, и используются в труднодоступной местности или там, где нет соответствующей коммуникационной инфраструктуры;

приемные терминалы пользователей. Это могут быть мобильные телефоны, радио и телевизионные приемники, а также любое другое профильное оборудование, которое настроено на определенный радиорелейный канал связи.

Мобильный, цифровой, надежный

В чем основные преимущества Р-431АМ? Это полностью автономный цифровой телекоммуникационный комплекс, который использует современные технологии связи и позволяет взаимодействовать с более ранними системами боевого управления. Если раньше приходилось разворачивать полномасштабный узел связи, что было затратно по времени и заметно для средств разведки противника, то теперь в полевых системах действует одна компактная модульная единица.

При этом она вполне самодостаточна: обеспечивает построение многоинтервальных высокоскоростных радиорелейных и волоконно-оптических линий связи и организацию сети широкополосного беспроводного доступа емкостью до 200 абонентов со скоростью передачи данных до 37 Мбит/с. То есть полностью отвечает потребностям звена «полк — бригада — армия».

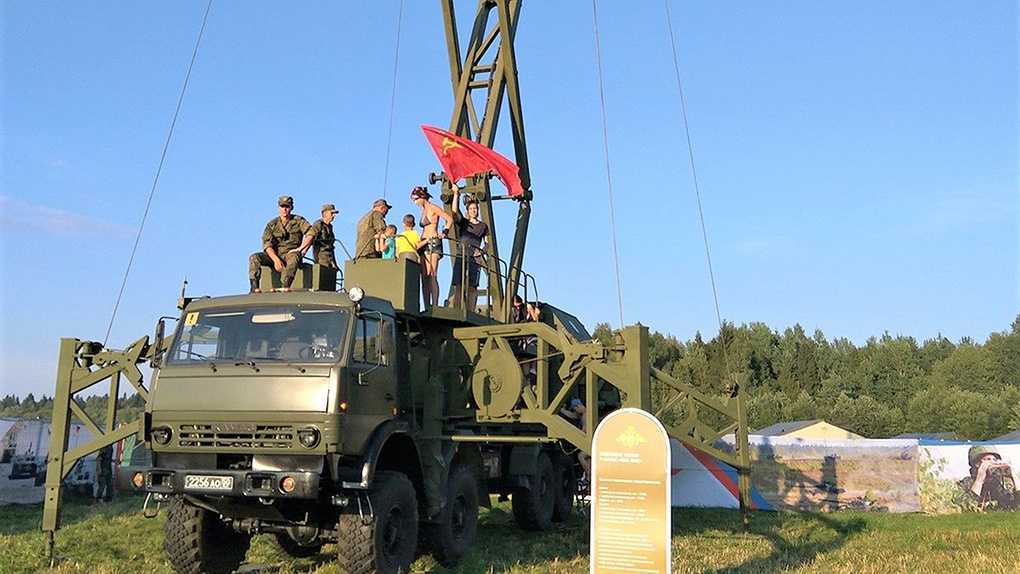

Характерная визуальная примета: антенно-мачтовое устройство высотой 32 метра (!) способно поднять четыре антенны диаметром 0,6 или 1 метр. Шквалистый ветер этой конструкции не помеха, выдерживает напор до 30 м/с — это практически ураган со скоростью более 100 км/ч.

Отсюда и впечатляющая дальность связи — до 15-55 км, в зависимости от частотного диапазона и скорости передачи, в условиях прямой радиовидимости. Широкополосный беспроводной доступ — до 30 км.

Немаловажно, что Р-431АМ и модульные аппаратные способны без проблем подключаться к Единой сети электросвязи России (ЕСЭ РФ): сети общего пользования, выделенные сети, технологические сети, сети связи специального назначения и другие сети передачи информации при помощи электромагнитных систем. Это к вопросу о возможностях для повышения мобилизационной готовности

Автоматизированное рабочее место оператора позволяет с помощью компьютера со специальными программами управлять не только предоставлением связи, но и системами жизнеобеспечения и автоматики.

mil.ru

Экипаж из трех человек способен развернуть комплекс за 15–20 минут. Связь обеспечивается как в жарких южных широтах, так и в условиях арктических холодов: температурный диапазон эксплуатации от минус 50 до плюс 55 градусов.

Размещена Р-431АМ на базе автомобиля КАМАЗ-63501 (8х8) с мощностью двигателя 360 л.с., что позволяет двигаться по шоссе со скоростью 60 км/ч, по грунтовой дороге — 45 км/ч и по бездорожью — 10 км/ч. Запас хода стандартный для колесно-гусеничной техники — 600 км.

Результаты исследований

Только тогда, когда связь находится в работе, возможна оценка показателей качества по имеющимся ошибкам. Анализ характеристик показателей качества производят на основе следующих параметров:

ES — число секунд передачи с ошибками (интервал длительностью 1 с, в продолжительности которого замечаются ошибки в одном или нескольких битах);
SES — число секунд, пораженных ошибками (интервал длительностью 1 с, во время которого величина ошибок по битам превосходит 10–3).
Параметрами являются:
ESR — коэффициент секунд с ошибками;
отношение числа ES к общему числу секунд в период готовности в продолжение установленного диапазона измерений;
SESR — число сильно пораженных секунд;
отношение числа SES к общему количеству секунд в период готовности в продолжение фиксированного интервала измерений.

Расчет и построение трассы ЦРРС сделаны в программе MathCAD (рис.). Слева на рис. показана ПРС-56 Красноармейское, справа ПРС-57 Шумерля.

Рис. Трасса радиорелейной связи ПРС-56–57

Как видно из приведенного рисунка, перекрытия первой зоны Френеля не происходит. Из этого можно сделать вывод, что новое смонтированное цифровое оборудование будет работать на максимальной скорости и с максимальной для данного расстояния отдачей.

Вычислим коэффициент неготовности линии для ЦРРС МИК-РЛ4РМ по следующей формуле:

где Р_сум — суммарная вероятность срыва радиосвязи, вызванная многолучевым замиранием; Р_дож — вероятность срыва радиосвязи, порожденная дождем; P_обор— вероятность срыва радиосвязи, порожденная отказом оборудования.

Регламентируемое рекомендуемое значение К_НГ = 0,0125. Так как полученное значение в выражении (1) меньше оптимального (регламентируемого) значения, то с точки зрения коэффициента неготовности трасса удовлетворяет выдвигаемым к ней требованиям.

Вычислить величину SESR для нового оборудования необходимо по следующей формуле:

где Т_инт — это % времени, в течение которого величина коэффициента ошибок на выходе цифровой РРЛ превосходит максимально допустимый коэффициент ошибок из-за многолучевых (интерференционных) замираний на трассе; Т — это % времени, в продолжение которого величина коэффициента ошибок на выходе цифровой РРЛ превышает максимально допустимый коэффициент ошибок из-за субрефракционных замираний, случающихся по причине экранирующего воздействия препятствий при субрефракции; К_инт — коэффициент интерференции (обычно К_инт 1); j_инт — коэффициент готовности при интерференционных замираниях; j — коэффициент готовности при субрефракционных замираниях.

Основываясь на рекомендации МСЭ-Т G.821, события SESR фиксируют при К_ОШ≤ 10–3. В то же время при учете стандарта G.826 необходимое условие фиксации события SESR — присутствие свыше 30% блоков с ошибками.

Вычисление в программе выводит полученное значение SESR: SESR(худший месяц) = 0,00301 при условии, что нормой является 0,003 для РРС протяженностью около 50 км. Следовательно, SESR цифровой радиорелейной станции удовлетворяет нормативным рекомендациям и требованиям, и никакое разнесение не нужно. Таким образом, возможно применить новое оборудование.

Улучшенный мобильный широкополосный доступ

При этом варианте использования сети 5G пользовательский опыт основан на воспринимаемой скорости передачи данных по восходящему и нисходящему каналам. Это означает, что сеть должна иметь достаточно большую емкость, которая зависит от ширины полосы рабочих частот и энергоэффективности сети. Система тестирования должна масштабироваться для соответствия предполагаемому 100-кратному увеличению емкости сети и эффективной скорости передачи данных, моделировать работу радиотехнических средств в новых полосах частот, например около 6 ГГц. Кроме того, система тестирования должна моделировать макросоты и малые соты, имитировать работу различных приложений, включая передачу видео в формате HD и видео-конференц-связь.

Решение компании Ixia, основанное на ПО IxLoad и нагрузочном модуле XAir2, дает возможность сервис-провайдерам, промышленным предприятиям, производителям сетевого оборудования и наборов микросхем, разрабатывающим продукты и сервисы, тестировать аппаратуру LTE-A Pro и даже эмулировать сети в целом для выполнения требуемых сценариев тестирования. Данное тестирование обеспечит полезный опыт, который поможет разрабатывать системы для испытаний сетей 5G.

Основные возможности технологии LTE-A Pro, поддерживаемые данным тестовым решением Ixia:Агрегация несущих. В технологии LTE-A Pro предусмотрена агрегация до 32 несущих для формирования каналов с повышенной пропускной способностью. Для увеличения числа используемых несущих потребуется задействовать нелицензируемые полосы частот.Антенны. Технология LTE-A Pro поддерживает конфигурации SISO (Single-InputSingle-Output) и MIMO. Конфигурация MIMO используется в сетях LTE и Wi-Fi для повышения их пропускной способности. В технологии 5G эта конфигурация получит развитие в виде massive MIMO (многоэлементных MIMO-антенн).Скорость передачи данных. Ее можно повысить за счет увеличения числа битов, передаваемых в одном символе. В технологии LTE-A Pro предусмотрена модуляция 256-QAM (8 бит на символ), а в технологии 5G — модуляция 1024-QAM (10 бит на символ) и более эффективные способы передачи.Частоты. Технология LTE-A Pro допускает работу сетей в нелицензируемом спектре 5G и на новых частотах около 400 МГц. Опыт тестирования оборудования в широких полосах частот поможет тестировать оборудование миллиметрового диапазона длин волн.

Решение компании Ixia на базе ПО IxLoad обеспечивает функциональное и нагрузочное тестирование (с измерением показателей QoE) как отдельных элементов сети LTE (включая узел eNodeB, шлюз SGW и др.), так и сетевого тракта в целом (от радиоинтерфейса до серверов приложений). При тестировании инфраструктурного устройства сети LTE (например, узла eNodeB) решение Ixia имитирует другие сетевые элементы, с которыми испытуемое устройство взаимодействует в реальной сети (в случае тестирования eNodeB имитируются пользовательские устройства, другие eNodeB, MME и SGW). Для испытаний всего сетевого тракта и элементов ядра сотовой сети могут быть сымитированы подсистема IMS и внешние IP-сервисы. Возможно тестирование не только физических, но и виртуальных компонентов сотовой сети, реализованных по технологии NFV. Также продукция Ixia позволяет испытывать основанные на технологии Wi-Fi решения для разгрузки сотовых сетей (Wi-Fi Offload).

Нагрузочный модуль XAir2, предназначенный для тестирования eNodeB на всех уровнях модели OSI, способен имитировать до 4 тыс. пользовательских устройств LTE с реалистичным трафиком. При подготовке испытаний можно задавать различные типы виртуальных пользователей сотовой сети (например, это может быть геймер, участвующий в многопользовательских играх, или корпоративный абонент, использующий видео-конференц-связь и IPsec VPN) и их действия в сети. Модуль XAir2 передает тестовые сигналы по кабелю (через интерфейс CPRI) и по радио (посредством внешнего блока RadioHead). В составе тестовых решений компании Ixia могут быть аппаратные интерфейсы и распространяемые по подписке экономически эффективные виртуальные тестовые порты.

При использовании в паре с тестовым комплексом Ixia PerfectStorm нагрузочный модуль XAir2 помогает операторам и производителям сетевого оборудования подготовится к внедрению решений 5G, благодаря поддержке многих усовершенствований технологии LTE (pre-5G), включая LTE in unlicensed spectrum (LTE-U), Licensed Assisted Access (LAA), Narrow Band IoT (NB-IoT), агрегацию многочисленных несущих в нисходящих и восходящих каналах, 4×4 MIMO, 256-QAM, LTE Dual Connectivity и др.

Надежность радиорелейной связи

Радиорелейная связь считается одной из самых надежных среди беспроводных способов передачи данных. Это обеспечивается как различными прогрессивными технологиями беспроводной передачи, так и активным применением резервирования каналов (стволов) связи — так называемые конфигурации N+1 (1+1, 2+1). Это может быть:

«холодное» резервирование, с подключением дополнительного комплекта приемо-передающего оборудования в выключенном состоянии;
«горячее» резервирование, с одновременной передачей данных по резервному каналу. Для исключения взаимных помех каналы разносятся в пространстве (ПР — пространственное разнесение) или по частотам (ЧР — частотное разнесение).

Технологии PDH и SDH

Все используемые сейчас РРЛ разделяются на два основных типа:

с использованием технологии передачи PDH (плезиохронной цифровой иерархии),
с использованием технологии передачи SDH (синхронной цифровой иерархии).

Передача данных по радиорелейной связи с использованием технологии PDH на практике происходит по 4 видам потоков:

Название потока	Как образуется	Скорость
E1	32 канала данных (по 64 кбит/сек каждый) собираются в единый поток E1, который считается базовым потоком PDH.	2 Мбит/сек
E2	Мультиплексирование (объединение) 4 потоков E1.	8 Мбит/сек
E3	Мультиплексирование (объединение) 4 потоков E2.	34 Мбит/сек
E4	Мультиплексирование (объединение) 4 потоков E3.	139 Мбит/сек

В теории существует еще поток E5, со скоростью 565 Мбит/сек, но на практике, по рекомендациям стандарта G.702, он не используется. Поэтому 139 Мбит/сек — это фактически, максимум пропускной способности данной технологии радиорелейной связи. Неудивительно, что PDH на данный момент считается устаревшей технологией, хотя еще достаточно работающих РРЛ, произведенных с ее использованием.

Второй ее существенный недостаток — мультиплексирование и демультиплексирование происходят достаточно медленно, что вызывает задержки на канале.

SDH, или синхронная цифровая иерархия — новая технология, обеспечивающая гораздо более актуальные скорости передачи. Когда говорят о скорости радиорелейного оборудования с технологией SDH, используется понятие синхронного транспортного модуля — STM. Скоростные потоки образуются путем умножения базового потока STM-1 на 4, 16, 64, 256 и т. д.

Обозначение потока	Пропускная способность
STM-1	155 Мбит/сек
STM-4	622 Мбит/сек
STM-16	2,5 Гбит/сек
STM-64	10 Гбит/сек
STM-256	40 Гбит/сек
STM-1024	160 Гбит/сек

Картина уже поинтересней, согласитесь. И STM-1024 — это еще не ограничение, теоретически скорость может быть больше.

При этом оборудование SDH полностью совместимо с радиорелейными станциями, спроектированными под PDH.

Итак, давайте взглянем на 5G еще раз:

Сеть радиодоступа (RAN) 5G: в мире 5G ничего не будет без развертывания сетей радиодоступа следующего поколения, а ранние спецификации 3GPP только выходят в свет … это элемент, который определяет большинство других сервисов в сети 5G.
Ядро 5G: интеллектуальное сердце сети 5G, которое позволит использовать такие возможности, как network slicing.
Устройства с поддержкой 5G ожидаются уже скоро! И это будет нечто большее, чем просто смартфоны, ведь, устройства конечного пользователя сети 5G могут быть практически любыми, главное чтобы поместился чип 5G.
AI/next-gen analytics: необходимо будет отсортировать и проанализировать обширные объемы данных сети 5G, а также данные в центральных хранилищах бизнеса и базы данных различных бытовых услуг. Для этого предлагается использовать средства машинного обучения: ручные процессы не смогут идти в ногу с требованиями текущего времени.
NFV: чтобы обеспечить быстрое развертывание сети, создание служб сетей 5G будет реализовываться за счет облачных архитектурных решений инфраструктуры NFV (NFVi), с использование виртуальные сетевых функций (VNF).
SDN: для обеспечения эффективного управления ресурсами сети и работы служб управления сервисами, используемыми для доставки услуг через облако телекоммуникаций, требуется программное обеспечение, определяющее сеть, и обеспечивающее клиентов контролем за услугами, которые они используют.
Сетевая безопасность следующего поколения: ручные процессы сетевой безопасности будут бесполезны в полном развертывании 5G — системы безопасности, основанные на машинном обучении, будут предугадывать и смягчать всевозможные угрозы безопасности в распределенном сетевом ландшафте 5G.
Управление идентификацией / аутентификация: для поддержки сервисов на миллиардах устройств необходим перекрестный подход к управлению идентификацией и аутентификации, включая возможность поддержки обмена информацией между распределенными базами данных, без перегрузки инфраструктуры ответственной за управление.
Транспортные сети«Anyhaul»: объемы трафика данных с разбивкой по признаку этих данных для сетей радиодоступа 5G потребуют высокой пропускной способности, с низкой задержкой.
Edge computing: Требования к задержкам многих служб, работающих через 5G, могут быть решены только путем развертывания распределенной облачной архитектуры, включая развертывание вычислительных ресурсов и ресурсов хранения на границе сети — на башнях сотой сети и базовых станциях.
Платформа доставки видео 4K / 8K: видео высокой четкости должно быть доставлено и управляться как часть предложений услуг 5G.
5G тестовые инструменты и инструменты измерения: ни поставщики, ни операторы не заходят слишком далеко, не будучи в состоянии проверить и проверить свои сети 5G, что делает эти инструменты необходимыми.
Платформа IoT: выделенные платформы IoT потребуются для управления и мониторинга миллиардов устройств, которые будут подключены в мире 5G.
Система C-V2X: Cell-Vehicle-to-Everything (C-V2X) — это специальная сотовая спецификация, предназначенная для подключения транспортных средств друг к друг другу и к внешней инфраструктуре, что имеет значение, поэтому является важным компонентом сетей 5G.
Next-gen BSS: облачные системы поддержки бизнеса с API-интерфейсами для сетевых и сервисных контроллеров потребуются для «монетизации» и обеспечения управления клиентским опытом для широкого спектра облачных 5G-сервисов.
Next-gen OSS: системы поддержки систем и операций (OSS) не собираются сокращаться с появлением 5G -и потребуют облачных инструментов управления.
Автоматизация процессов: без автоматизации процессов, в бэк-офисе или на фронт-офисе, поставщикам услуг не хватит скорости и эффективности, необходимых для выживания в мире 5G. Переход к автоматизации будет медленным, но непрерывным, поскольку операторы все еще ищут процессы, которые можно автоматизировать.

Итак, как говорится: 5G близко…

Выводы

Линия связи является частью вдольтрассовых коммуникаций магистрального трубопровода, из-за чего при выборе оборудования акцент сделан на возможность получения и передачи большого объема сигналов. На момент написания статьи радиосвязь на участке выполняется при помощи устаревшей аналоговой станции, поэтому проблема модернизации системы радиокоммуникации стоит особенно остро. Следовательно, данные результаты могут быть применимы на практике для последующей модернизации всей системы связи. Руководствуясь данной статьей, можно утверждать, что модернизация оборудования на базе цифровой радиорелейной станции МИК-РЛ4РМ возможна, причем без больших финансовых затрат.
