Что такое nvme-of? и как работает самый быстрый протокол данных?

Порты

Топологии FC и типы портов: Эта диаграмма показывает, как N_Порты могут быть подключены к фабрике или к другому N_Порту. Порт петли (L_Port) обменивается данными через общий цикл и в настоящее время используется редко.

Порты Fibre Channel бывают разных логических конфигураций. Наиболее распространенные типы портов:

  • N_Port (порт узла) N_Порт обычно представляет собой порт HBA, который подключается к F_Порту коммутатора или другому N_Порту. Nx_Порт обменивается данными через PN_Порт, который не работает с конечным автоматом порта петли.
  • F_Port (порт фабрики) F_Port — это порт коммутатора, который подключен к N_Port.
  • E_Port (порт расширения) Порт коммутатора, который подключается к другому E_Port для создания межкоммутаторного канала.

Протоколы Fibre Channel Loop создают несколько типов Loop Ports:

  • L_Port (порт петли) FC_Port, который содержит функции арбитражного цикла, связанные с топологией арбитражного цикла.
  • FL_Port (порт петли ткани) L_Port, который может выполнять функцию F_Port, присоединенного через ссылку к одному или нескольким NL_Port в топологии Arbitrated Loop.
  • NL_Port (порт петли узла) PN_Port, который управляет конечным автоматом порта Loop.

Если порт может поддерживать циклические и не-циклические функции, порт известен как:

  • Fx_Port порт коммутатора, способный работать как F_Port или FL_Port.
  • Nx_Port конечная точка для передачи кадров Fibre Channel, имеющая отдельный идентификатор адреса и Name_Identifier, обеспечивающая независимый набор функций FC-2V для более высоких уровней и имеющая способность действовать как отправитель, ответчик или и то, и другое.

Порт имеет физическую структуру, а также логическую или виртуальную структуру. На этой диаграмме показано, как виртуальный порт может иметь несколько физических портов и наоборот.

Порты имеют виртуальные и физические компоненты и описываются следующим образом:

  • PN_Порт сущность, которая включает Link_Control_Facility и один или несколько Nx_Port.
  • VF_Port (виртуальный F_Port) экземпляр подуровня FC-2V, который подключается к одному или нескольким VN_Port.
  • VN_Port (виртуальный N_Порт) экземпляр подуровня FC-2V. VN_Port используется, когда желательно подчеркнуть поддержку нескольких Nx_Port на одном мультиплексоре (например, через один PN_Port).
  • VE_Port (виртуальный E_Port) экземпляр подуровня FC-2V, который соединяется с другим VE_Портом или с B_Портом для создания межкоммутаторной связи.

В Fibre Channel также используются следующие типы портов:

  • A_Port (Соседний порт) комбинация одного PA_Порта и одного VA_Порта, работающих вместе.
  • B_Port (Порт Моста) Межэлементный порт фабрики, используемый для подключения мостовых устройств к E_Ports на коммутаторе.
  • D_Port (диагностический порт) Настроенный порт, используемый для выполнения диагностических тестов на канале с другим D_Port.
  • EX_Port Тип E_Port, используемый для подключения к фабрике маршрутизатора FC.
  • G_Port (порт Generic Fabric) Порт коммутатора, который может функционировать как E_Port, A_Port или как F_Port.
  • GL_Port (стандартный порт петли структуры) Порт коммутатора, который может функционировать как E_Port, A_Port или как Fx_Port.
  • PE_Port LCF в структуре, которая присоединяется к другому PE_Порту или к B_Порту через ссылку.
  • PF_Port LCF в структуре, которая присоединяется к PN_Порту через ссылку.
  • TE_Port (Trunking E_Port) Порт расширения транкинга, расширяет функциональные возможности портов E для поддержки магистрального соединения VSAN, параметров качества обслуживания транспорта (QoS) и функции трассировки Fibre Channel (fctrace).
  • U_Port (Универсальный порт) Порт ожидает перехода в другой тип порта
  • VA_Port (Виртуальный A_Port) экземпляр подуровня FC-2V Fibre Channel, который подключается к другому VA_Port.
  • VEX_Port VEX_Port не отличается от EX_Ports, за исключением того, что базовый транспорт — это IP, а не FC.

4. Логические типы портов

Топология Fibre Channel и логические типы портов

В зависимости от поддерживаемой топологии и типа устройства порты разделяются на несколько типов:

  • Порты узлов:
    • N_Port (Node port), порт устройства с поддержкой топологии FC-P2P («Точка-Точка») или FC-SW (с коммутатором).
    • NL_Port (Node Loop port), порт устройства с поддержкой топологии FC-AL (arbitrated loop — управляемая петля).
  • Порты коммутатора/маршрутизатора (только для топологии FC-SW):
    • F_Port (Fabric port), порт «ткани». Используется для подключения портов типа N_Port к коммутатору. Не поддерживает топологию петли.
    • FL_Port (Fabric Loop port), порт «ткани» с поддержкой петли. Используется для подключения портов типа NL_Port к коммутатору.
    • E_Port (Expansion port), порт расширения. Используется для соединения коммутаторов. Может быть соединён только с портом типа E_Port.
    • EX_port порт для соединения FC-маршрутизатора и FC-коммутатора. Со стороны коммутатора он выглядит как обычный E_port, а со стороны маршрутизатора это EX_port.
    • TE_port (Trunking Expansion port (E_port)) внесен в Fibre Channel компанией CISCO, сейчас принят как стандарт. Это расширенный ISL или EISL. TE_port предоставляет помимо стандартных возможностей E_port маршрутизацию множественныйх VSANs (Virtual SANs). Это реализовано применением нестандартного кадра Fibre Channel (vsan тегирование).
  • Общий случай:
    • L_Port (Loop port), любой порт устройства с поддержкой топологии «Петля» — NL_port или FL_port.
    • G_port (Generic port), порт с автоопределением. Автоматически может определяться как порт типа E_Port, N_Port, NL_Port.

Что такое Fibre Channel трансивер?

В качестве высокоскоростного протокола передачи данных, Fibre Channel (FC) может предоставить упорядоченную доставку без потерь необработанных данных блока. Он в основном используется для передачи данных между центрами обработки данных, компьютерными серверами, коммутаторами и хранилищами.

Трансиверы Fibre Channel, в соответствии с Fibre Channel Protocol (FCP), функционируют как интерфейс между системами Fibre Channel, а также как интерфейс между оптическими сетевыми устройствами хранения. Они в основном используются для Fibre Channel сетевых линий связи хранения данных в ЦОД. Характеризирующие с миниатюризацией и низким энергопотреблением, трансиверы FC могут удовлетворить потребность в более быстрой передаче больших объемов информации без потерь. Трансиверы Fibre Channel в основном работают в диапазоне скоростей Fibre Channel от 1 Гбит/с до 128 Гбит/с, с 256 Гбит/с и 512 Гбит/с в дорожной карте. Их общие форм-факторы: SFP, SFP +, SFP28, SFP56 и QSFP28.

Рисунок 1: FC 8G трансивер

Сборка

Необходимо перейти в каталог scst и выполнить с правами пользователя root сборку:

make rpm

Каталог сборки находиться в /usr/src/packages.

Установка

После сборки нужно будет установить пакеты вида:

  • scst-3.10.0-514.51.1.el7.x86_64-devel-3.5.0.9210-1.res7.noarch.rpm
  • scst-3.10.0-514.51.1.el7.x86_64-3.5.0.9210-1.res7.x86_64.rpm
  • scstadmin-1.0.0-1.x86_64.rpm

Необходимо отключить драйвер qla2xxx

echo blacklist qla2xxx >/etc/modprobe.d/blacklist-qla2xxx.conf
rmmod qla2xxx

Необходимо подключить драйвер scst в ядаро

modeprob scst_cdrom scst_changer scst_disk scst_modisk scst_processor scst_raid scst_tape scst_user scst_vdisk

Для того, чтобы драйвера грузились автоматически нужно пересобрать initrd:

mkinitrd -f /boot/initramfs-`uname -r`.img `uname -r`

После пересборки initrd необходимо перезагрузить сервер.

ХАРАКТЕРИСТИКИ FIBRE CHANNEL

Fibre Channel позволяет поддерживать самые разные скорости — от 133 Кбит/с до 4,252 Мбит/с и даже более. Одна из целей разработки Fibre Channel состояла, в частности, в поддержке HIPPI на 100 Мбайт/с. Поэтому основной скоростью передачи данных — так называемой полной скоростью — является 100 Мбайт/с (остальные скорости указываются часто в долях от основной скорости — одна восьмая, четвертая, вторая, двойная, учетверенная). Однако, с учетом накладных расходов на кодирование 8B/10B, заголовки кадров и т. д., скорость передачи собственно битов составляет 1,063 Мбит/с. Таким образом, производители приводят, как правило, две скорости — ‘полезную’, в байтах за секунду, и ‘чистую’, в битах за секунду.

Как и в других сетевых технологиях, поддерживаемые расстояния и скорости передачи зависят от типа используемой среды передачи и генераторов сигнала. Fibre Channel может функционировать как по оптической, так и по медной среде передачи.

Исправление 4 — Отключите Ipppm с помощью реестра.

Драйвер Intel Power Management может вызвать эту проблему. Вы можете использовать редактор реестра, чтобы отключить драйвер Intel Power Management.

1. Сначала введите «regedit» в поле поиска.

2. Затем щелкните «Редактор реестра», чтобы открыть его.

Предупреждение. Редактор реестра — очень деликатное место. Простое неучтенное изменение может привести к фатальной системной ошибке. Поэтому на всякий случай создайте резервную копию системы.

Когда откроется редактор реестра, нажмите «Файл». Затем нажмите «Экспорт», чтобы создать новую резервную копию реестра в вашей системе.

3. Затем перейдите сюда —

HKEY_LOCAL_MACHINESYSTEMCurrentControlSetServicesintelppm

4. Теперь с правой стороны дважды щелкните значение «Пуск», которое нужно изменить.

5. На следующем шаге установите значение «4».

6. Затем нажмите «ОК».

Как только вы это сделаете, просто закройте редактор реестра и перезагрузите систему.

Проверьте производительность ЦП в диспетчере задач.

NOTE – If the Registry Editor is blocked or you can’t use it, you can use th terminal to disable the intelppm service.

1. Type “cmd” in the search box.

2. Then, right-click on the “Command Prompt” and tap on “Run as administrator“.

3. Once the terminal opens up, type this command and hit Enter.

sc config intelppm start= disabled

This will stop the intelppm service from starting up once your system starts up.

Once you have executed the command, close the terminal.

After that, reboot the system and test the CPU performance.

ВАРИАНТЫ ТОПОЛОГИИ FIBRE CHANNEL

Топология Fibre Channel.

Всего у Fibre Channel существуют три  варианта топологии.

Простейшей топологией является, очевидно, ‘точка-точка’. В ней два устройства Fibre Channel соединены прямым соединением между собой. При этом передатчик одного устройства соединяется с приемником второго, и, соответственно, наоборот. Соединяемые устройства должны работать на одной скорости, при этом им доступна вся пропускная способность соединения.

Более распространенным вариантом топологии является арбитражная петля (FC-AL). При этом способе соединения возможно подключение до 127 устройств без использования коммутаторов. Хотя топология и называется петлей, по сути это цепочка устройств, которая одним концом может быть подключена к коммутатору (а может и не быть). При соединении устройств арбитражной петлей пропускная способность является разделяемой, т. е. в один конкретный момент времени только два устройства могут взаимодействовать друг с другом. Также сохраняется требование, согласно которому соединяемые устройства должны работать на одной скорости.

Третий вариант топологии — соединение с коммутирующей структурой. За счет каскадного применения коммутаторов возможно соединение очень большого числа устройств — свыше 16 миллионов. Ограничений на соответствие скоростей соединяемых устройств в этом случае нет.

Переключатели

Директор Fibre Channel с модулями SFP + и LC соединители оптического волокна с оптическим многомодовым волокном 3 (OM3) (цвет морской волны).

Коммутаторы Fibre Channel можно разделить на два класса. Эти классы не являются частью стандарта, и классификация каждого переключателя является маркетинговым решением производителя:

  • Директора предлагают большое количество портов в модульном (на основе слотов) шасси без единой точки отказа (высокая доступность).
  • Переключатели обычно представляют собой меньшие по размеру устройства фиксированной конфигурации (иногда полумодульные) с меньшим резервированием.

Ткань, полностью состоящая из изделий одного производителя, считается однородный. Это часто называется работой в «собственном режиме» и позволяет поставщику добавлять собственные функции, которые могут не соответствовать стандарту Fibre Channel.

Если в одной структуре используются несколько поставщиков коммутаторов, это неоднородный, коммутаторы могут достичь смежности, только если все коммутаторы переведены в свои режимы взаимодействия. Это называется режимом «открытой фабрики», поскольку коммутатору каждого поставщика может потребоваться отключить свои проприетарные функции для соответствия стандарту Fibre Channel.

Некоторые производители коммутаторов предлагают различные режимы взаимодействия помимо состояний «родной» и «открытой фабрики». Эти режимы «родной совместимости» позволяют коммутаторам работать в собственном режиме другого производителя и при этом сохранять некоторые проприетарные особенности обоих. Однако работа в собственном режиме взаимодействия может по-прежнему отключать некоторые проприетарные функции и создавать структуры сомнительной стабильности.

Fibre Channel vs Ethernet трансивер, в чем их отличие?

Протоколы & безопасность

Трансиверы FC, принадлежащие протоколу Fibre Channel, не соответствуют уровню модели OSI. В то время как трансиверы Ethernet соответствуют стандарту IEEE 802.3, который реализует физическую коммуникацию на основе пакетов в локальной сети. Это протокол канала передачи данных в стеке TCP/IP и относится к модели OSI.

Fibre Channel — это система естественной безопасности. Storage Area Network (Сеть хранения данных — SAN) изолирована от внешнего мира, риск атаки на сеть хранения и утечки данных будет снижен. В результате использование трансиверов FC в сетях хранения данных намного безопаснее. Ethernet трансиверы работают по протоколу TCP/IP, который сделает всю систему уязвимой для более частых атак из-за вмешательства внутреннего администрирования, выполняемого по сети.

Надежность

Влияющий ими протоколами, разница в режимах передачи приведет к разнообразию в результатах передачи. Неотразимым преимуществом Fibre Channel над Ethernet является его лучшая надежность. Характер FC без потерь предлагает превосходную производительность в сетях хранения данных в течение длительного времени. То есть трансиверы Fibre Channel могут предоставить упорядоченную доставку без потерь необработанных данных блока. а трансиверы Ethernet — нет.

Кроме того, Fibre Channel следует системе SAN, тогда как Ethernet обычно используется системами NAS (Network-Attached Storage). Трансиверы FC предназначены для пользователей, которым требуется быстрая надежность с низкой латентностью для блочного хранения. Если требуется доступ к хранилищу на уровне файлов, будут рассмотрены трансиверы Ethernet.

Скорость передачи

Как упоминалось во вводной части, диапазон скоростей передачи Fibre Channel и Ethernet трансиверов различен. В частности, в настоящее время трансиверы FC могут работать со скоростью 1 Гбит/с / 2 Гбит/с / 8 Гбит/с / 16 Гбит/с / 32 Гбит/с / 128 Гбит/с. Трансиверы Ethernet могут поддерживать более широкий диапазон скоростей передачи, включая 10 Мбит/с / 100 Мбит/с / 1000 Мбит/с и 10 Гбит/с / 25 Гбит/с / 50 Гбит/с / 40 Гбит/с / 100 Гбит/с / 400 Гбит/с.

Кроме того, уличшение скорости поколений трансивера FC обычно происходит при двух мощностях, от 1 Гбит/с до 32 Гбит/с соответственно. Повышение производительности поколений трансиверовEthernet намного опережает Fibre Channel. Недавно запущенные трансиверы 400G Ethernet QSFP-DD почти в 400 раз больше первоначальных модулей 1G SFP. Очевидно, что оптические трансиверы Ethernet больше подходят для растущей потребности в более высокой пропускной способности.

Применения

Разница между Fibre Channel vs Ethernet трансиверами также заключается в их применениях. Fibre Channel — это один из лучших способов передачи больших объемов данных между серверами и устройствами хранения. Таким образом, трансиверы FC, которые подключаются к коммутаторам FC, в основном используются в Fibre Channel, сетях хранения данных и применениях Ethernet. Коммуникации Fibre Channel могут осуществляться напрямую через Ethernet в форме Fibre Channel over Ethernet (FCoE). Очевидно, рабочие сценарии трансиверов FC были применены на крупных предприятиях и в дата-центрах.

Как архитектура развивается почти четыре десятилетия для локальных сетей, трансиверы Ethernet обычно применяются в локальной сети, иногда с применениях Wide Area Network (WAN). По сравнению с рабочими сценариями трансиверов FC, трансиверы Ethernet могут увидеть в различных ситуациях от небольших офисов до гипермасштабных ЦОД в зависимости от требований пропускной способности.

Сопутствующие коммутаторы

Стабильное соединение между трансиверами и коммутаторами жизненно важно при реализации вышеупомянутых сценариев применения. Нормально говоря, трансиверы FC подключаются к коммутаторам FC, тогда как трансиверы Ethernet и коммутаторы Ethernet совпадают

Нет ситуаций смешанного использования.

В качестве одного из ведущих вариантов для SAN, традиционные сети Fibre Channel содержат коммутаторы Fibre Channel и HBA Fibre Channel. Коммутаторы FC используются для подключения хранилища к SAN, а HBA FC применяются для подключения коммутаторов к серверам. Вариант сетевых коммутаторов Ethernet шире, что отражается в стекируемости, количестве портов, поддерживаемых скоростях передачи и т. д. Когда последние трансиверы 400G Ethernet подключаются к сетевому коммутатору 400G, тогда будет реализовано 400GbE. Fibre Channel vs Ethernet коммутатор: в чем различия иллюстрируют различия между этими двумя типами коммутаторов.

История [ править ]

Fibre Channel стандартизирован Техническим комитетом T11 Международного комитета по стандартам информационных технологий ( INCITS ), комитетом по стандартам, аккредитованным Американским национальным институтом стандартов (ANSI). Fibre Channel был запущен в 1988 году с одобрения стандарта ANSI в 1994 году, чтобы объединить преимущества нескольких реализаций физического уровня, включая SCSI , HIPPI и ESCON .

Fibre Channel был разработан как последовательный интерфейс, чтобы преодолеть ограничения SCSI и HIPPI физического уровня с параллельными сигналами медных проводных интерфейсов. Такие интерфейсы сталкиваются с проблемой, среди прочего, поддержания согласованности синхронизации сигналов по всем проводам данных-сигналов (8, 16 и, наконец, 32 для SCSI, 50 для HIPPI), чтобы приемник мог определить, когда все значения электрического сигнала » хорошо »(стабильно и актуально для одновременного приема выборок). Эта проблема становится все более сложной в технологии массового производства по мере увеличения частот сигналов данных, при этом часть технической компенсации заключается в уменьшении поддерживаемой длины соединительного параллельного медного кабеля. Смотрите Parallel_SCSI . FC был разработан с использованием передового многомодового оптического волокна.технологии, которые преодолели ограничения скорости протокола ESCON. Обращаясь к обширной базе дисководов SCSI и используя технологии мэйнфреймов, Fibre Channel добился экономии за счет масштабов передовых технологий, а развертывание стало экономичным и широко распространенным.

Коммерческие продукты были выпущены, когда стандарт еще находился в стадии разработки. К тому времени, когда стандарт был утвержден, версии с более низкой скоростью уже перестали использоваться. Fibre Channel был первым последовательным транспортным средством хранения данных, достигшим гигабитной скорости , где он получил широкое распространение, и его успех рос с каждой последующей скоростью. С 1996 года скорость Fibre Channel удваивалась каждые несколько лет.

Fibre Channel активно развивается с момента своего создания, с многочисленными улучшениями скорости на различных основных транспортных средах. В следующей таблице показано изменение собственных скоростей Fibre Channel:

Варианты Fibre Channel
Имя Линейная скорость ( гигабод ) Кодирование строк Номинальная пропускная способность в каждом направлении (МБ / с) Доступность
133 Мбит / с 0,1328125 8b10b 12,5 1993 г.
266 Мбит / с 0,265625 8b10b 25 1994
533 Мбит / с 0,53125 8b10b 50 ?
1GFC 1,0625 8b10b 100 1997 г.
2GFC 2,125 8b10b 200 2001 г.
4GFC 4,25 8b10b 400 2004 г.
8GFC 8,5 8b10b 800 2005 г.
10GFC 10,51875 64b66b 1,200 2008 г.
16GFC 14,025 64b66b 1,600 2011 г.
32GFC «Gen 6» 28.05 256b257b 3 200 2016
64GFC «Gen 7» 28,9 256b257b (FC-FS-5) 6 400 2019
128GFC «Gen 6» 28,05 × 4 256b257b 12 800 2016
256GFC «Gen 7» 28,9 × 4 256b257b 25 600 2019
128GFC «Поколение 8» 57,8 256b257b 12 800 Планируется на 2022 год

В дополнение к современному физическому уровню в Fibre Channel также добавлена ​​поддержка любого количества протоколов «верхнего уровня», включая ATM , IP ( IPFC ) и FICON , причем SCSI ( FCP ) является преобладающим использованием.

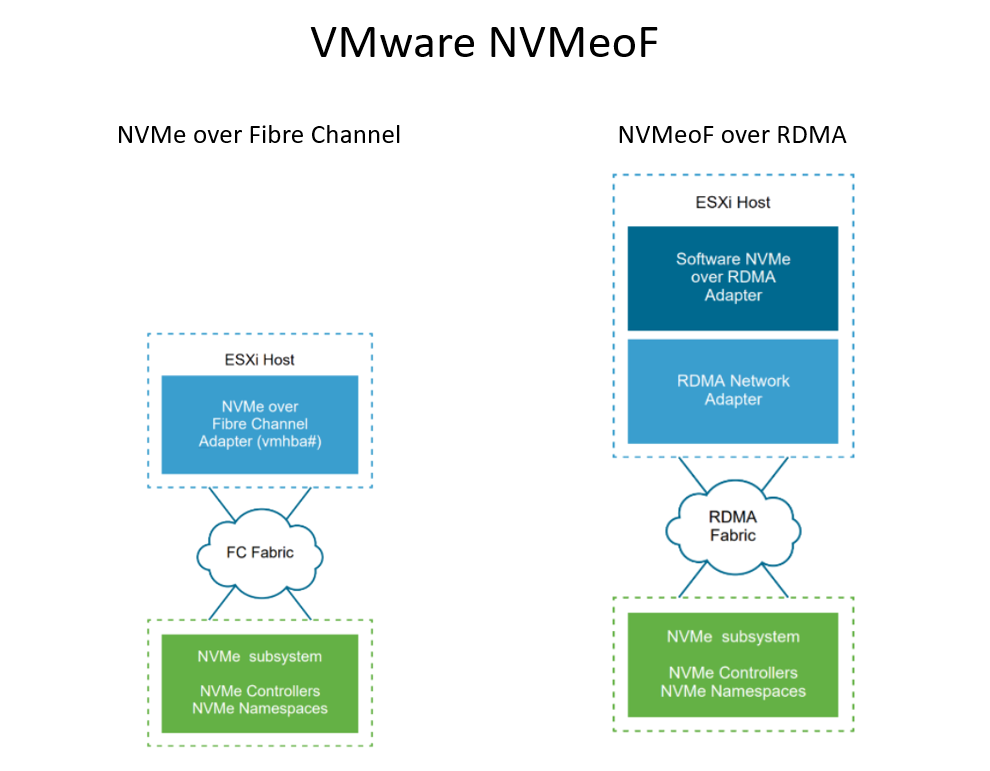

Поддержка NVMe-oF over RoCE в продуктах VMware

VMware добавила поддержку общего хранилища NVMe на базе NVMe-oF. Поддержка NVMe over Fibre Channel и NVMe over RDMA для внешних подключений появилась в vSphere 7.0. Хосты ESXi могут использовать RDMA over Converged Ethernet v2 (RoCE v2). Осуществление доступа к NVMe-хранилищу посредством RDMA выполняется хостом ESXi с помощью адаптера R-NIC на вашем хосте и адаптера хранения SW NVMe over RDMA. Для обнаружения хранилищ NVMe настроить необходимо оба адаптера.

При использовании NVMe-oF цели представляются хосту в виде пространств имен в активном/активном или асимметричном режимах доступа (ALUA). Это позволяет хостам ESXi обнаруживать и использовать представленные пространства имен. Внутренне ESXi эмулирует цели NVMe как цели SCSI и представляет их как активные/активные цели SCSI или в виде целей SCSI ALUA.

Требования NVMe over RDMA:

  • массив NVMe поддерживает протокол RDMA (RoCE v2);
  • совместимый хост ESXi;
  • коммутаторы Ethernet поддерживают сеть без потерь;
  • сетевой адаптер поддерживает RoCE v2;
  • адаптер SW NVMe over RDMA;
  • контроллер NVMe;
  • сегодня RoCE работает на фабриках с потерями, которые поддерживают ZTR (Zero Touch RoCE) или требуют сконфигурированной сети для передачи данных без потерь только на уровне Layer 2 либо на уровнях Layer 2 и Layer 3 (с использованием PFC).

При настройке NVMe-oF на хосте ESXi существуют несколько рекомендаций, которым стоит следовать:

  • не используйте разные протоколы для доступа к одному и тому же пространству имен;
  • убедитесь, что хосту представлены все активные пути;
  • вместо NMP для целей NVMe должен быть использован HPP (High-Performance Plugin);
  • для ваших целей NVMe вы должны иметь выделенные линии, VMkernels и адаптеры RDMA;
  • выделенная линия с Layer 3 VLAN или Layer 2;
  • ограничения:
  • Namespaces-32;
  • Paths=128 (максимум 4 пути/пространства имен на хосте).
