Тегированный трафик и нетегированный

Процедура Jabber Control

Процедура Jabber Control является ещё одним, кроме IFG, механизмом, который предназначен для предотвращения снижения пропускной способности сети при появлении временных сбоев в функционировании сетевых интерфейсных карт (NIC). Для исключения возможности возникновения такой ситуации, при которой одна рабочая станция монополизирует процесс информационного обмена в сети, используется процедура Jabber Control.

По истечении установленного допустимого интервала активности на аппаратном уровне происходит прерывание процесса передачи данных и рабочая станция или сегмент сети переводятся в пассивное состояние. Возобновление процесса передачи данных данной станцией или сегментом сети невозможно до истечения установленного интервала задержки. Величины допустимого интервала активности (xmit_max) и задержки повторной передачи (T_delay) для репитеров и рабочих станций приведены в таблице:

Параметр	xmit_max	T_delay
Репитер	(3 7.5) ms	(9.6 11.6) µs
Рабочая станция	(20 150) ms	(500 2.500) ms

Для обозначения кадров, которые имеют ненормативный размер, в сетях Ethernet применяются следующие термины:

RUNT – (коротышка) – кадр, размер которого менее 64 байтов (512 бит)
LONG – (длинный) — кадр, размер которого лежит в пределах от 1518 до 6000 байтов
GIANT – (гигант) — кадр, размер которого превышает 6000 байтов
DRIBBLE – кадр такого типа образуют два последовательных кадра, которые были ошибочно восприняты как один кадр.

Максимальная пропускная способность

Мы можем рассчитать накладные расходы протокола для Ethernet в процентах (размер пакета, включая IPG)

Накладные расходы протокола=Размер пакета−Размер полезной нагрузкиРазмер пакета{displaystyle {ext {служебные данные протокола}} = {frac {{ext {размер пакета}} — {ext {размер полезной нагрузки}}} {ext {размер пакета}}}}

Мы можем рассчитать эффективность протокола для Ethernet

Эффективность протокола=Размер полезной нагрузкиРазмер пакета{displaystyle {ext {Эффективность протокола}} = {frac {ext {Размер полезной нагрузки}} {ext {Размер пакета}}}}

Максимальная эффективность достигается при максимально допустимом размере полезной нагрузки и составляет:

15001538=97.53%{displaystyle {frac {1500} {1538}} = 97,53 \%}

для немаркированных кадров, поскольку размер пакета составляет максимум 1500 октетов полезной нагрузки + 8 октетов преамбулы + 14 октетов заголовка + 4 октета завершающей части + минимальный межпакетный интервал, соответствующий 12 октетам = 1538 октетов. Максимальный КПД составляет:

15001542=97.28%{displaystyle {frac {1500} {1542}} = 97,28 \%}

когда используется тегирование 802.1Q VLAN.

В пропускная способность можно рассчитать из эффективности

Пропускная способность=Эффективность×Чистая скорость передачи данных{displaystyle {ext {Throughput}} = {ext {Efficiency}} imes {ext {Net bit rate}} ,!},

где физический уровень чистая скорость передачи (скорость передачи данных в сети) зависит от Физический уровень Ethernet стандартный и может составлять 10 Мбит / с, 100 Мбит / с, 1 Гбит / с или 10 Гбит / с. Максимальная пропускная способность для 100BASE-TX Ethernet, следовательно, 97,53 Мбит / с без 802.1Q и 97,28 Мбит / с с 802.1Q.

Использование канала это понятие часто путают с эффективностью протокола. Он учитывает только использование канала без учета характера передаваемых данных — полезной нагрузки или служебных данных. На физическом уровне канал связи и оборудование не знают разницы между кадрами данных и управления. Мы можем рассчитать использование канала:

Использование канала=Время, потраченное на передачу данныхОбщее время{displaystyle {ext {Использование канала}} = {frac {ext {Время, затраченное на передачу данных}} {ext {Общее время}}}}

Общее время учитывает время приема-передачи по каналу, время обработки на хостах и время передачи данных и подтверждений. Время, потраченное на передачу данных, включает данные и подтверждения.

Что такое модель OSI

Модель OSI (Open System Interconnection) полностью описывает, как работают сетевые устройства. Это набор инструкций (протоколов), которые помогают компьютерам обмениваться данными внутри локальных сетей и всего интернета.

Сама по себе модель OSI — не стандарт интернета, как, например, TCP/IP; её можно сравнить скорее с фреймворками в мире языков программирования: в OSI «из коробки» доступны разные веб-стандарты — UDP, HTTP, FTP, Telnet и другие.

Модель OSI включает семь слоёв, или уровней, — причём каждый из них выполняет определённую функцию: например, передать данные или представить их в понятном для человека виде на компьютере. Кстати, у каждого слоя — свой набор протоколов.

Слои ничего не знают о том, как устроены другие слои. Это называется абстракцией.

Семислойная модель OSIИзображение: Skillbox Media

Нижний слой отвечает за физическое представление данных, то есть за то, как данные передаются по проводам или с помощью радиоволн, а самый верхний отвечает за то, как приложения взаимодействуют с сетью.

Нижний слой оперирует такими понятиями, как «тип кабеля» или «тип коннектора», а верхний — такими, как HTTP или API.

Технология Ethernet

Ethernet — на нем основаны большинство сетей в наше время. Есть большое количество технологий, позволяющих соединить компьютеры в сеть. Каждая из них была разработана в разное время и предназначена для решения определенной задачи.

Технология Ethernet охватывает сразу два нижних уровня модели OSI. Физический и канальный уровни. Далее будем говорить только о физическом уровне модели OSI, то есть о том, как передаются биты данных между двумя соседними устройствами.

В настоящее время для построения локальных сетей используют технологию FastEthernet, которая является новой реализацией технологии Ethernet.

Основы тегирования VLAN

Тегированные порты с поддержкой VLAN обычно классифицируются одним из двух способов: с тегами или без тегов. Они также могут упоминаться как «транк» или «доступ». Назначение помеченного или «транкового» порта состоит из трафика с несколькими виртуальными линиями, тогда как немаркированный имеет доступ к трафику только для одного. Магистральные порты связывают коммутаторы и конечных пользователей, и требуют большего количества процедур для тегируемых портов. Оба конца ссылки должны иметь общие параметры:

Инкапсуляция.
Разрешенные VLAN.
Родной VLAN.

Несмотря на то, что канал может быть успешно настроен, нужно, чтобы обе стороны канала были настроены одинаково. Несоответствие собственной или разрешенной виртуальной линии может иметь непредвиденные последствия. Несовпадающие на противоположных сторонах магистрали могут непреднамеренно создать «перескок VLAN». Часто это метод преднамеренной атаки, он представляет собой открытую угрозу безопасности.

802.1ad

802.1ad — это открытый стандарт (аналогично 802.1q), описывающий двойной тег (рис.4). Также известен как Q-in-Q, или Stacked VLANs. Основное отличие от предыдущего стандарта — это наличие двух VLAN’ов — внешнего и внутреннего, что позволяет разбивать сеть не на 4095 VLAN’ов, а на 4095х4095.

Так же наличие двух меток позволяет организовывать более гибкие и сложные сети оператора. Так же, бывают случаи, когда оператору нужно организовать L2 соединение для двух разных клиентов в двух разных городах, но трафик клиенты посылают трафик с одним и тем же тегом(рис.5).

Клиент-1 и клиент-2 имеют филиалы в городе А и Б, где имеется сеть одного провайдера. Обоим клиентам необходимо связать свои филиалы в двух разных городах. Кроме того, для своих нужд каждый клиент тегирует трафик 1051 VLAN’ом. Соответственно, если провайдер будет пропускать трафик обоих клиентов через себя в одном единственном VLAN’е, авария у одного клиента может отразиться на втором клиенте. Более того, трафик одного клиента сможет перехватить другой клиент. Для того, чтобы изолировать трафик клиентов, оператору проще всего использовать Q-in-Q. Добавив дополнительный тег к каждому отдельному клиенту (например, 3083 к клиенту-1 и 3082 к клиенту-2), оператор изолирует клиентов друг от друга, и клиентам не придется менять тег.

Полнодуплексный режим

Стандарт технологии Fast Ethernet также включает в себя рекомендации относительно обеспечения возможности полно-дуплексной работы (full—duplexmode) при подключении сетевого адаптера к коммутатору или же при непосредственном соединении коммутаторов между собой.

Суть полно-дуплексного режима заключается в возможности одновременной передачи и приема данных по каналам Тх (канал от передатчика к приемнику) и Rx(канал от приемника к передатчику), при этом скорость передачи возрастает вдвое и достигает 200 Мбит/с. На данный момент почти все производители сетевого оборудования заявляют, что их устройства обеспечивают работу в полно-дуплексном режиме, однако из-за разного толкования стандарта, в частности способов правления потоком кадров, не. всегда удается добиться корректной работы этих устройств и хороших скоростных показателей.

Формат кадра

Существует несколько форматов Ethernet-кадра:

Version I (в настоящее время не применяется);
Ethernet Version 2 или Ethernet-кадр II (также его называют DIX — аббревиатура первых букв фирм-разработчиков DEC, Intel, Xerox). Является наиболее распространенной, используется и по сей день. Зачастую применяется непосредственно протоколом Интернет;
Novell — внутренняя модификация IEEE 802.3 без LLC (Logical Link Control);
Кадр IEEE 802.2 LLC;
Кадр IEEE 802.2 LLC/SNAP;
Часть сетевых карт Ethernet, выпускаемых компанией Hewlett-Packard, используют при работе кадр формата IEEE 802.12, он соответствует стандарту 100VG-AnyLAN.

Как дополнение Ethernet-кадра он может содержать тег IEEE 802.1Q для идентификации VLAN, к которой он адресован, и IEEE 802.1p для указания приоритетности. Разные типы кадра обладают разным форматом и значением MTU.

Тегирование vlan

В целом, для понимания процесса тегирования, нужно разделять пакеты данных на входящие (входящие «с сетевого провода») и исходящие (исходящие «в провод»).

Входящие нетегированные пакеты, поступающие на порт, помещаются в так называемый «родной» vlan. Если коммутатор настроен на использование нескольких vlan, вам необходимо указать, к какому именно vlan принадлежит входящий нетегированный пакет.

Входящие тегированные пакеты, поступающие на порт, будут тегированы, и больше ничего вы не сможете с ними сделать. Если коммутатор не умеет работать с тегированием и не знает точной информации о vlan, он будет отбрасывать такие пакеты. Также можно принудительно указать коммутатору принимать только тегированные или же нетегированные пакеты.

Для исходящих нетегированных пакетов вы можете выбрать один vlan на каждом порту, где пакеты тегироваться не будут, т.к. хосты обычно не поддерживают тегирование и не смогут расшифровать такой пакет. Примером такого хоста является ПК, принтер и т.п.

Для исходящих нетегированных пакетов процесс происходит так: вам нужно указать коммутатору, какие из vlan-ов нужно сделать доступными на порту, и если их более одного, то все, за исключением одного, будут тегироваться в любом случае.

VLAN (от англ. Virtual Local Area Network) – логическая («виртуальная») локальная компьютерная сеть, имеющая те же свойства, что и физическая локальная сеть.

Проще говоря, VLAN – это логический канал внутри физического.

Данная технология позволяет выполнять две противоположные задачи:

1) группировать устройства на канальном уровне (т.е. устройства, находящиеся в одном VLAN’е), хотя физически при этом они могут быть подключены к разным сетевым коммутаторам (расположенным, к примеру, географически отдаленно);

2) разграничивать устройства (находящиеся в разных VLAN’ах), подключенные к одному коммутатору.

Иначе говоря, VLAN ‘ы позволяют создавать отдельные широковещательные домены. Сеть любого крупного предприятия, а уж тем более провайдера, не может функционировать без применения VLAN’ов.

Применение данной технологии дает нам следующие преимущества:

группировка устройств (к примеру, серверов) по функционалу;
уменьшение количества широковещательного трафика в сети, т.к. каждый VLAN — это отдельный широковещательный домен;
увеличение безопасности и управляемости сети (как следствие первых двух преимуществ).

Приведу простой пример: допустим, есть хосты, включенные в коммутатор, который, в свою очередь, подсоединен к маршрутизатору (рис. 1). Предположим, у нас есть две локальные сети, соединенные одним коммутатором и выходящие в интернет через один роутер. Если не разграничить сети по VLAN’ам, то, во-первых, сетевой шторм в одной сети будет оказывать влияние на вторую сеть, во-вторых, с каждой сети можно будет «вылавливать» трафик другой сети. Теперь же, разбив сеть на VLAN’ы, мы фактически получили две отдельные сети, связанные между собой роутером, то есть L3 (сетевым уровнем). Весь трафик проходит из одной сети в другую через роутер, а доступ теперь работает только на уровне L3, что значительно облегчает работу администратора.

Сетевой уровень

Этот уровень отвечает за маршрутизацию данных внутри сети между компьютерами. Здесь уже появляются такие термины, как «маршрутизаторы» и «IP-адреса».

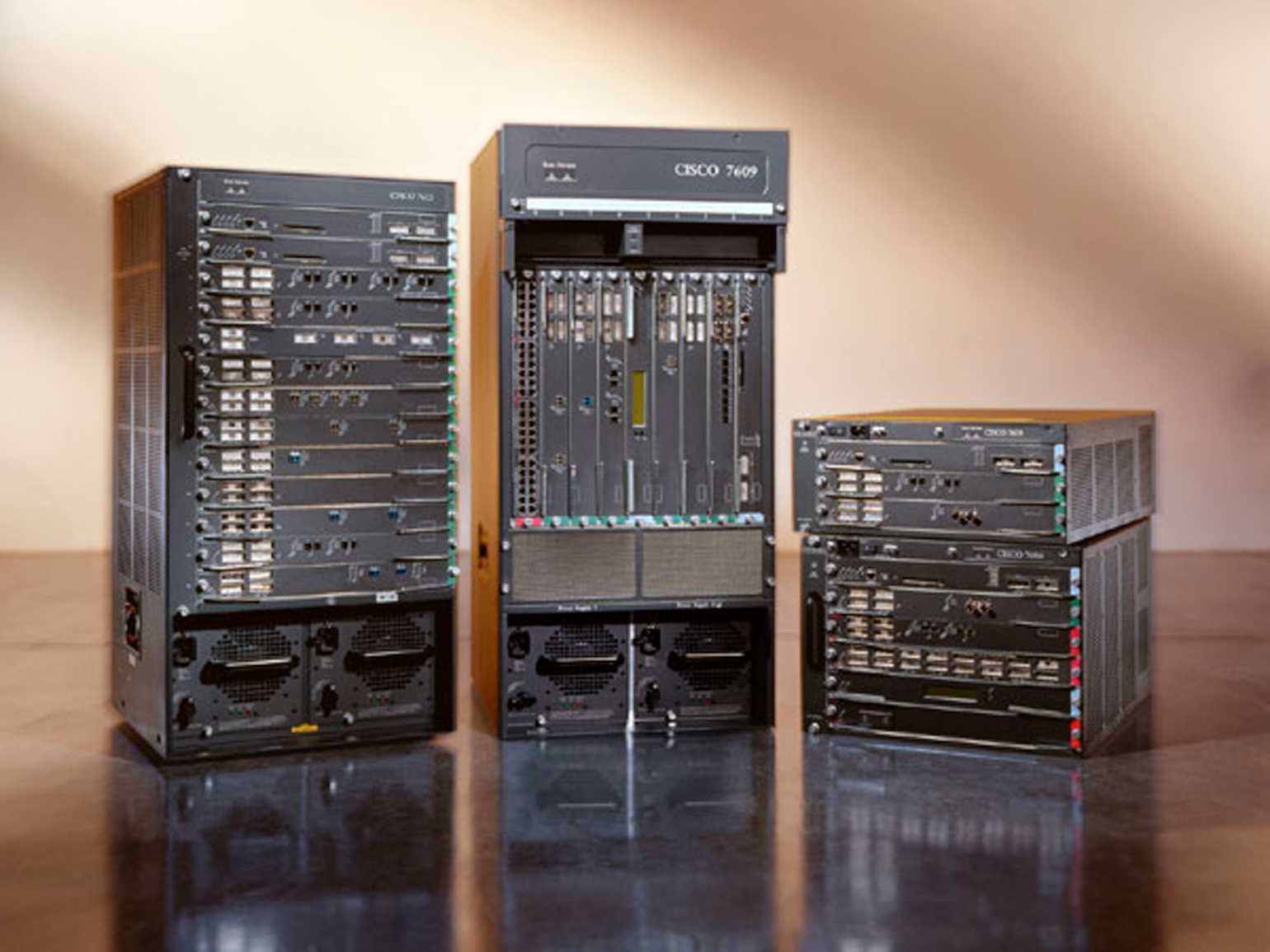

Маршрутизатор, который используют интернет-провайдеры. Обычно маршрутизатор — это Wi-Fi-роутерФото: Wikimedia Commons

Маршрутизаторы позволяют разным сетям общаться друг с другом: они используют MAC-адреса, чтобы построить путь от одного устройства к другому.

Данные на сетевом уровне представляются в виде пакетов. Такие пакеты похожи на фреймы из канального уровня, но используют другие адреса получателя и отправителя — IP-адреса.

Чтобы получить IP-адрес обоих устройств (отправителя и получателя), используется протокол ARP (Address Resolution Protocol). Он умеет конвертировать MAC- в IP-адрес и наоборот.

Стандарт IEEE 802.1Q

Он был создан группой IEEE для решения проблем разделения больших сетей на более мелкие и управляемые с использованием VLAN. Этот стандарт является альтернативой Cisco ISL для обеспечения совместимости и полной интеграции с существующей сетевой инфраструктурой. IEEE 802.1Q является наиболее популярным и широко используемым в ориентированных на Cisco сетевых установках, что позволяет рассчитывать на совместимость и возможность будущих обновлений. Помимо проблем совместимости, есть еще несколько причин, по которым инженеры предпочитают этот метод тегирования. Они включают:

Поддержка до 4096 VLAN.
Вставка 4-байтового тега без инкапсуляции.
Меньшие конечные размеры кадра по сравнению с ISL.
4-байтовый тег, вставленный в существующий кадр Ethernet сразу после MAC-адреса источника. Из-за дополнительной 4-байтовой метки минимальный размер кадра Ethernet II увеличивается с 64 байтов до 68 байтов, а максимальный его размер теперь составляет 1522 байта.

Максимальный размер Ethernet значительно меньше (на 26 байт) при использовании параметров тегов IEEE 802.1Q, поэтому он будет намного быстрее, чем ISL. Тем не менее Cisco рекомендует использовать тегирование ISL в собственной среде. Это означает, если у пользователя есть 10 VLAN, то также будет 10 экземпляров STP, участвующих в коммутаторах. В случае отличных от Cisco, для всех будет поддерживаться только 1 экземпляр STP

Крайне важно, чтобы VLAN для магистрали IEEE 802.1Q была одинаковой для обоих концов магистрального канала

Стандарты технологии Ethernet

Физические спецификации технологии Ethernet включают следующие среды передачи данных.

10Base-5 — коаксиальный кабель диаметром 0,5 дюйма (1дм=2,54см), называемый «толстым» коаксиальным кабелем, с волновым сопротивлением 50Ом.
10Base-2 — коаксиальный кабель диаметром 0,25 дюйма, называемый «тонким» коаксиальным кабелем, с волновым сопротивлением 50Ом.
10Base-T — кабель на основе не экранированной витой пары (Unshielded Twisted Pair, UTP), категории 3,4,5.
10Base-F — волоконно-оптический кабель.

Число 10 обозначает номинальную битовую скорость передачи данных стандарта, то есть 10Мбит/с а слово «Base» — метод передачи на одной базовой частоте. Последний символ обозначает тип кабеля.

10Base-5

Кабель используется как моноканал для всех станций, максимальная длина сегмента 500м. Станция подключаться к кабелю через приемопередатчик — трансивер. Трансивер соединяется с сетевым адаптером разъема DB-15 интерфейсным кабелем AUI. Требуется наличие терминаторов на каждом конце, для поглощения распространяющихся по кабелю сигналов.

Правила «5-4-3» для коаксиальных сетей:

Стандарт сетей на коаксиальном кабеле разрешает использование в сети не более 4 повторителей и, соответственно, не более 5 сегментов кабеля. При максимальной длине сегмента кабеля в 500 м это дает максимальную длину сети в 500*5=2500 м. Только 3 сегмента из 5 могут быть нагруженными, то есть такими, к которым подключаются конечные узлы. Между нагруженными сегментами должны быть не нагруженные сегменты.

10Base-2

Кабель используется как моноканал для всех станций, максимальная длина сегмента 185 м. Для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор.

Также используется правило 5-4-3.

10Base-T

Образует звездообразную топологию на основе концентратора, концентратор осуществляет функцию повторителя и образует единый моноканал, максимальная длина сегмента 100м. Конечные узлы соединяются с помощью двух витых пар. Одна пара для передачи данных от узла к концентратору — Tx, а другая для передачи данных от концентратора к узлу – Rx.
Правила «4-х хабов» для сетей на основе витой пары:
В стандарте сетей на витой паре определено максимально число концентраторов между любыми двумя станциями сети, а именно 4. Это правило носит название «правила 4-х хабов». Очевидно, что если между любыми двумя узлами сети не должно быть больше 4-х повторителей, то максимальный диаметр сети на основе витой пары составляет 5*100 = 500 м (максимальная длина сегмента 100м).

10Base-F

Функционально сеть Ethernet на оптическом кабеле состоит из тех же элементов, что и сеть стандарта 10Base-T

Стандарт FOIRL (Fiber Optic Inter-Repeater Link) первый стандарт комитета 802.3 для использования оптоволокна в сетях Ethernet. Мах длина сегмента 1000м, мах число хабов 4, при общей длине сети не более 2500 м.

Стандарт 10Base-FL незначительное улучшение стандарта FOIRL. Мах длина сегмента 2000 м. Максимальное число хабов 4,а максимальная длина сети — 2500 м.

Стандарт 10Base-FB предназначен только для соединения повторителей. Конечные узлы не могут использовать этот стандарт для присоединения к портам концентратора. Мах число хабов 5, мах длина одного сегмента 2000 м и максимальной длине сети 2740 м.

Таблица. Параметры спецификаций физического уровня для стандарта Ethernet

При рассмотрении правила «5-4-3» или «4-х хабов», в случае появления на пути распространения по кабелям воображаемого сигнала устройства типа «свич», расчет топологических ограничений начинается с нуля.

Протоколы, работаю с VLAN

GVRP( его аналог у cisco — VTP) — протокол, работающий на канальном уровне, работа которого сводиться к обмену информации об имеющихся VLAN’ах.

MSTP(PVSTP, PVSTP++ у cisco) — протокол, модификация протокола STP, позволяющее строить «дерево» с учетом различных VLAN’ов.

LLDP(CDP, у cisco) — протокол, служащий для обмена описательной информацией о сети, в целом, кроме информации о VLAN’ах также распространяет информацию и о других настройках.

5 комментариев

Не вижу недостатков. Очень полезная и достаточная статься. Название статьи соответствует содержанию. VLAN, broadcast domain и прочие подробности — значительно могли бы утяжелить статью. По опыту — стоит ступенчато переваривать информацию, а не мешать всё в один котёл. Пробовала разобраться в деталях VLAN в англоязычных источниках, всё понимала до темы тегирования и native VLAN. Ваша статья заполнила все проблемы. Спасибо за статью.

не вижу недостатков стандартов 802.1Q u 802.1ad?

Вижу Коментарии давно были Но одно могу сказать, СПАСИБО Не мог разобраться до этого в QinQ , теперь могу Просьба дайте ссылку на форумы где вы именно участвуете потому что вы излагаете информацию простыми словами, понятным всем.

Типы портов на коммутаторах и тегирование

Различают два типа портов на коммутаторах – access и trunk. Первый тип используется при подключении конечных хостов, таких как ПК, ip-телефоны, сервера и т.д., указывая в каком vlan данный хост будет работать.

Второй предназначен в основном для подключений между коммутаторами, передавая несколько vlan’ов.

Другими словами, если вы имеете более одного vlan на транковом порту, вам необходимо указать сетевому устройству, какой из пакетов данных к какому vlan принадлежит на другом конце соединения. Для этого и используется механизм тегирования пакетов данных с помощью vlan тегов. Vlan тег просто вставляется в оригинальный Ethernet-кадр, добавляя необходимую информацию.

802.1Q определяет, что тег содержит такую информацию, как vlan id и некоторые другие данные, указанные данным стандартом. Таким образом, тегированные пакеты данных содержат информацию о принадлежности к vlan, в то время как нетегированные – нет. Типичный пример использования тегирования — это подключение между маршрутизатором и коммутатором, за которым находится несколько подключенных к нему пользователей из разных vlan.

Кадр 802.3/LLC

Заголовок
кадра 802.3/LLC является
результатом
объединения
полей заголовков
кадров,
определенных
в стандартах
IEEE 802.3 и 802.2.

Стандарт
802.3 определяет
восемь полей
заголовка (на
рисунке поле
преамбулы и
начальный
ограничитель
кадра не
показаны).

Поле
преамбулы состоит из
семи
синхронизирующих
байтов — 10101010.
При
манчестерском
кодировании
эта комбинация
представляется
в физической
среде
периодическим
волновым
сигналом с
частотой
5 МГц.

Начальный
ограничитель
кадра (Start-of-Frame-Delimiter, SFD)
состоит из
одного байта
10101011. Появление этой
комбинации
битов
является
указанием на
то, что
следующий
байт — это
первый байт
заголовка
кадра.

Адрес
назначения (Destination Address, DA) может
быть длиной 2
или 6 байт. На
практике всегда
используются MAC-адреса из
6 байт.

Адрес
источника (Source Address, SA) — это 2-
или 6-байтное поле,
содержащее MAC-адрес
узла —
отправителя
кадра. Первый
бит адреса
всегда имеет
значение 0.

Длина (Length, L) — 2-байтное
поле, которое
определяет
длину поля
данных в
кадре.

Поле
данных может
содержать от
0 до 1500 байт. Но
если длина поля
меньше
46 байт, то
используется
следующее
поле — поле
заполнения,
дополняющее
кадр до
минимально
допустимого
значения в
46 байт.

Поле
заполнения состоит из
такого
количества
байтов заполнителей,
которое
обеспечивает
минимальную
длину поля
данных в 46 байт.
Это
обеспечивает
корректную
работу
механизма
обнаружения
коллизий.
Если длина
поля данных
больше или
равна
минимальной,
то поле
заполнения в
кадре отсутствует.

Поле
контрольной
последовательности
кадра (Frame Check
Sequence, FCS) состоит из
4 байт
контрольной
суммы. Это значение
вычисляется
по алгоритму
CRC-32.

Кадр 802.3
является
кадром
подуровня MAС,
поэтому в
соответствии
со
стандартом 802.2
в его поле
данных вкладывается
кадр
подуровня LLC с
удаленными
флагами
начала и
конца кадра.

Поле DSAP (Destination Service Access Point — точка
входа службы
приемника) служит
для хранения
кода
протокола, которому
адресовано
содержимое
поля данных.
Соответственно,
поле SSAP (Source Service
Access Point — точка
входа службы
источника)
используется
для указания
кода
протокола, от
которого
посылаются
данные. Применение
двух полей
для целей
демультиплексирования
довольно нетипично,
обычно
протоколы
обходятся
одним полем,
например,
протокол IP всегда
посылает
свои пакеты
протоколу IP, а
протокол IPX —
протоколу IPX. Два
поля полезны
в тех случаях,
когда
вышележащий
протокол
поддерживает
несколько
режимов
работы, так
что протокол
на
узле-отправителе
может
использовать
различные
значения DSAP и SSAP для
уведомления
узла
получателя о
переходе в
новый режим
работы. Поле Control (управление) обеспечивает
надежность передачи
кадров.
Фактически,
эта функция работает
только в
режиме LLC2, в этом
случае поле Control состоит из
двух байтов.
В режимах LLC1 и LLC3
поле Control состоит из одного
байта и
полезной
работы не
выполняет.

Так как
кадр LLC имеет
заголовок
длиной 3 (в режиме
LLC1) или 4 байта (в
режиме LLC2), то
максимальный
размер поля
данных
уменьшается
до 1497 или
1496 байт.

Выводы

Технология Ethernet претерпела немало изменений с момента своего появления. Сегодня она способна обеспечить высокоскоростное соединение, лишенное коллизий и не ограниченное небольшой нагрузкой сети, как это было в случае с классическим Ethernet.

В современных локальных сетях используются коммутаторы, которые по своей функциональности значительно эффективнее концентраторов. Больше нет разделяемой среды и связанных с ней коллизий, затрудняющих работу с сетью. Свичи анализируют заголовки и передают кадры только конечному получателю по принципу точка-точка. Способны «изучать» сеть благодаря таблице коммутации и алгоритму обратного обучения.

Плюсами коммутируемого Ethernet являются масштабируемость, высокая производительность и безопасность.
