Краткая характеристика линий связи

Оптоволоконный кабель

Данный кабель составляется из специализированного кварцевого сердечника, диаметр которого составляет всего лишь 10 микронов. Этот сердечник окружается уникальной отражающей защитной оболочкой, внешний диаметр которой составляет около 200 микрон. Передача данных осуществляется посредством трансформации электрических сигналов в световые, используя, к примеру, какой-нибудь светодиод. Кодирование данных осуществляется посредством изменения интенсивности светового потока.

Осуществляя передачу данных, луч, который отражается от стенок волокна, в котором итоге поступает на приемный конец, имея при этом минимальное затухание. При помощи такого кабеля достигается предельно высокая степень защиты от воздействия со стороны каких-либо внешних электромагнитных полей, а также достигается достаточно высокая скорость передачи данных, которая может достигать 1000 Мбит/с.

Используя оптоволоконный кабель, есть возможность одновременной организации работы сразу нескольких сотен тысяч телефонных, видеотелефонных, а также телевизионных каналов. Если говорить о других преимуществах, присущих таким кабелям, стоит отметить следующие:

• Предельно высокая сложность несанкционированного подключения.
• Максимально высокая степень защиты от каких-либо возгораний.
• Достаточно высокая скорость передачи данных.

Однако если говорить о том, какие недостатки имеют такие системы, стоит выделить то, что они являются довольно дорогостоящими и обуславливают необходимость в трансформации световых лазеров в электрические и наоборот. Использование таких кабелей в преимущественном большинстве случаев осуществляется в процессе прокладки магистральных линий связи, а уникальные свойства кабеля сделали его еще и достаточно распространенным среди провайдеров, обеспечивающих организацию сети интернет.

Ремонт телефона или телефонной линии

Рассмотрим второй случай, когда используется измерение напряжения в телефонной линии. Мы говорили, что к такой ситуации относится ремонт. Может случиться такая ситуация, при которой телефон по каким-то причинам прекращает работать. Тогда следует вызвать мастера: он исследует аппарат, найдет причину неисправности, быстро и оперативно всё починит. Ремонт можно выполнить своими силами. Здесь-то и помогают способы измерения напряжения телефонной сети. С их помощью легко определить, что конкретно вышло из строя. Возможно, сломался сам телефон. В этом случае напряжение будет в порядке. Если оно отсутствует, то, скорее всего, произошла поломка на линии связи. Тогда вам нужно проверить провод, который идёт к розетке или самому телефону, на предмет повреждения. В случае обнаружения неисправности провод следует заменить полностью или непосредственно в месте поломки.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид — РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

Общие нормы

Рассуждения о том, что следует понимать под ВОЛС, основываются на понятиях Федерального закона от 07.07.2003 N 126-ФЗ «О связи», которые приведены в таблице.

Термин	Определение
Сеть связи	Технологическая система, включающая в себя средства и линии связи и предназначенная для электросвязи или почтовой связи
Линии связи	Линии передачи, физические цепи и линейно-кабельные сооружения связи
Сооружения связи	Объекты инженерной инфраструктуры (в том числе линейно-кабельные сооружения связи), созданные или приспособленные для размещения средств связи, кабелей связи
Линейно-кабельные сооружения связи	Объекты инженерной инфраструктуры, созданные или приспособленные для размещения кабелей связи

Относящиеся к линиям связи линии передач и физические цепи являются движимым имуществом, а вот линейно-кабельные сооружения связи — это уже недвижимое имущество (ч. 1 ст. 8 Федерального закона N 126-ФЗ). Сооружения связи, которые прочно связаны с землей и перемещение которых без несоразмерного ущерба их назначению невозможно, в том числе линейно-кабельные сооружения связи, относятся к недвижимому имуществу. Это означает, что государственная регистрация права собственности и других вещных прав на такое имущество осуществляется согласно гражданскому законодательству. Право собственности и другие вещные права на недвижимые вещи подлежат государственной регистрации в ЕГРН соответствующими органами (п. 1 ст. 131 ГК РФ).

Из приведенных в Письме от 14.04.2015 N П12-7172-ОГ разъяснений Минкомсвязи, на которые ориентируются и судьи, следует, что под волоконно-оптической линией связи может пониматься как размещенный в грунте волоконно-оптический кабель, так и линейно-кабельное сооружение связи с размещенным в нем волоконно-оптическим кабелем (либо без такового). Волоконно-оптический кабель, в отличие от линейно-кабельного сооружения связи, не является сооружением связи и не относится к объектам недвижимости. Вопрос об отнесении ВОЛС к объектам недвижимости необходимо решать исходя из содержания норм Федерального закона N 126-ФЗ, во исполнение ст. 8 которого Постановлением Правительства РФ от 11.02.2005 N 68 утверждено Положение об особенностях государственной регистрации права собственности и других вещных прав на линейно-кабельные сооружения связи. Указанным Положением предусмотрено, что к линейно-кабельным сооружениям связи, являющимся объектами недвижимости, относятся прочно связанные с землей сооружения связи, перемещение которых без несоразмерного ущерба их назначению невозможно.

Линейно-кабельные сооружения связи, право на которые подлежит государственной регистрации, представляют собой:

1. совокупность разнородных недвижимых вещей, технологически образующих единое целое, соединенных являющимися движимым имуществом физическими цепями (кабелями), имеющих одновременно следующие признаки:

• наличие функциональной и технологической взаимосвязанности;
• предназначение их для использования по общему целевому назначению для размещения кабеля связи;
• наличие протяженности (длины);

1. объект недвижимости, созданный или приспособленный для размещения кабеля связи, функционально и технологически не взаимосвязанный и не образующий единое целое с другими сооружениями связи.

В первом случае линейно-кабельное сооружение связи может регистрироваться как одна сложная вещь. Во втором случае линейно-кабельное сооружение связи рассматривается как отдельный объект недвижимости.

Примером линейно-кабельных сооружений связи являются:

• кабельная канализация, например телефонная канализация <1>;
• наземные и подземные сооружения специализированных необслуживаемых регенерационных и усилительных пунктов;
• кабельные переходы через водные преграды;
• закрытые подземные переходы (проколы, микротоннели, коллекторы и т.п.).

<1> См. Постановления АС МО от 22.01.2015 N Ф05-15371/2014 по делу N А40-183638/13, АС ПО от 27.09.2016 N Ф06-12830/2016 по делу N А55-25194/2015, в передаче которых в Судебную коллегию по экономическим спорам ВС РФ отказано Определениями ВС РФ от 20.05.2015 N 305-КГ15-4199, от 15.03.2017 N 306-КГ16-19156 соответственно.

Определиться с тем, при каких обстоятельствах ВОЛС является объектом недвижимости (частью такого объекта), поможет арбитражная практика.

Определяем напряжение телефонной линии самостоятельно

Возможно, вы когда-нибудь решитесь установить у себя дома стационарный телефон. Вполне вероятно, что он у вас уже есть, но по каким-то невыясненным причинам перестал работать или выполняет свои задачи очень плохо. В первом случае (чтобы подобрать подходящий аппарат) и последнем (чтобы грамотно выполнить ремонт) необходимо измерить напряжение в телефонной линии. Это можно сделать с помощью специального прибора, который называется вольтметр. Он подключается параллельно и указывает напряжение в виде цифр или с помощью стрелки

Обратите внимание, что данное устройство способно показывать величину напряжения постоянного тока (обозначается знаком «-«) и переменного (знак «

«). От вас потребуется узнать значение величины напряжения тока постоянного.

Кабели на основе витой пары

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Цели скручивания проводников:

• повышения связи проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары);
• уменьшения электромагнитных помех от внешних источников;
• уменьшения взаимных наводок при передаче дифференциальных сигналов.

Виды кабелей на основе витой пары:

• незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары;
• фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Категории кабелей на основе витой пары
Благодаря своей дешевизне, легкости в установке и универсальности может использоваться в большинстве сетевых технологий, не экранированная витая пара сейчас является самым распространенным типом кабеля, используемым при построении локальных сетей. Экранированная витая пара, несмотря на большую помехозащищенность, не получила широкого распространения из-за сложностей установке – требуется заботиться о заземлении, да и кабель по сравнению с не экранированной витой парой более жесткий.

Витая пара подключается к компьютеру и другим устройствам с помощью восьмиконтактного разъема 8P8C (8 Position 8 Contact). Этот коннектор похож на применяемых в телефонных линиях (коннектор RJ-11), только немного больше него и называется RJ-45.
Заделка кабеля «витая пара» в коннектор 8P8C  выполняется в соответствии со стандартами EIA/TIA568A и 568B.
Заделка кабеля «витая пара» в коннектор 8P8C  выполняется с помощью специального обжимного инструмента – кримпера.

Заметим, что кабели, применяемые для подключения компьютеров к концентраторам и коммутаторам, обжимаются с двух сторон одинаково, т.е. по одному и тому же стандарту. При этом получается так называемый прямой кабель. Однако для непосредственного соединения сетевых адаптеров компьютеров используется перекрестный кабель (“кросс-кабель”).

Техника безопасности при работе с тестером

При работе с электричеством необходимо соблюдать определенные правила:

Лучшим вариантом будет применение так называемых крокодилов, которые облегчат работу. Они сделают контакт надежнее и не будут занимать руки во время замера.
Перед проверкой цепи ее необходимо отключить от сети

Важно убрать из цепи даже обычные батарейки, а конденсаторы, если имеются, замкнуть, тем самым разрядив. Если пренебречь этим правилом, то тестер сломается.
Во время проверки длинного кабеля нельзя прикасаться руками к голым участкам, так как результаты могут исказиться.

Если вы хотите проверить целостность провода с большим количеством жил, то их нужно очистить от изоляции и разделить между собой. Далее нужно убедиться, что жилы не замкнуты. Чтобы было удобнее, можно закрепить одну жилу крокодилом, а все остальные проверять щупом со всеми вариантами.

В таком варианте писк будет значить, что жилы замкнуты между собой. При проверке кабелей, предназначенных для работы с высокими токами, этот момент очень важен.

Следующим шагом необходимо проверить, нет ли нарушения в проводнике. Для удобства можно соединить все жилы с одной стороны. Если на каком-то проводнике не будет звука, то это значит, что он поврежден.

Какое напряжение в телефонной линии связи?

Оно ничем не отличается от того, которое находится в обычных проводах электросети. Точнее, имеет различия только в своей величине. Напряжение в розетках, люстрах, бытовых приборах, выключателях и прочих устройствах равняется 220В. В телефонной линии оно гораздо меньше, поскольку от неё требуется совсем немного. Ей не нужно питать огромные электрокотлы или световые приборы. Требуется лишь передача звучания голоса на определённых расстояниях.

Поэтому нужно скорее ответить на главный вопрос: «Какое напряжение должно быть в телефонной линии?». Как правило, оно составляет 40-60В (в случае, если трубка лежит на телефоне). Когда на ваше стационарное устройство осуществляется звонок, напряжение начинает изменяться. Колебания могут достигать даже 120В. Напряжение в телефонной линии при поднятой трубке, наоборот, начинает резко понижаться. В этом случае оно равняется 6-12В, что своей величине достаточно невелико. Однако, если провод телефонной трубки имеет повреждения, и вы случайно прикоснётесь к нему, то можно получить достаточно неприятные ощущения.

Кроссы

Для оптических линий разъемное соединение выглядит не как “вилка”-“розетка”, а “коннектор” – соединитель – “коннектор”, где соединитель позиционирует разъемы между собой.

Соединители бывают на один разъем (simplex) FC/ST/SC/LC/MTP/MPO, два (duplex) SC/LC или четыре (quad) LC

Стоит обратить внимание, что соединители duplex-LC (DLC) выпускают в форм-факторе под отверстие simpex SC. Цветовая маркировка – аналогичная разъемам

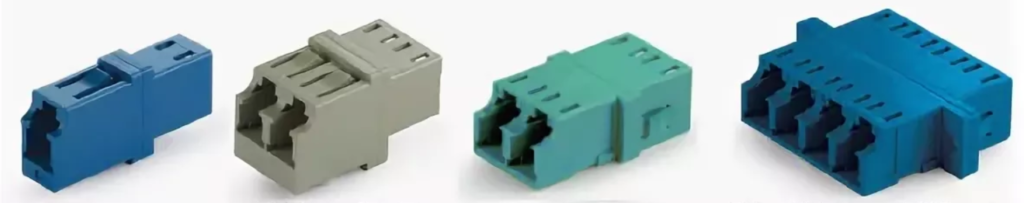

Соединители на примере разъема LC

Кроссы представляют, как правило представляют из себя металлический ящик (в том или ином виде), в который вводится кабель, разделывается в нем и “наружу” обслуживаемой области уже выходят соединители. Обслуживаемая область может находиться внутри корпуса или снаружи. Это достаточно примитивные устройства, если не требуется “супер”-высокая плотность (кроссы на несколько тысяч соединений). Кроссы могут поставляться “под ключ” (т.е. комплектоваться сплайс-кассетой с держателем КДЗС, сами КДЗС, пигтейлы и соединители) или только корпус со сплайс-кассетой – будьте внимательнее при заказе.

Мини-кросс, укомплектованный

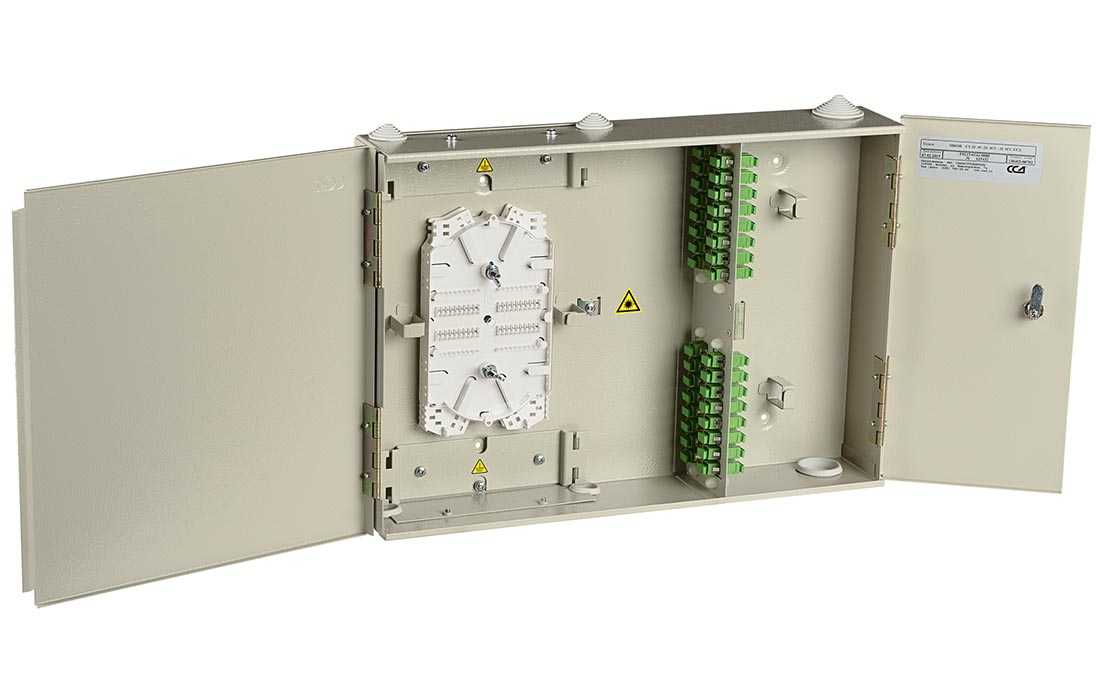

Настенный кросс

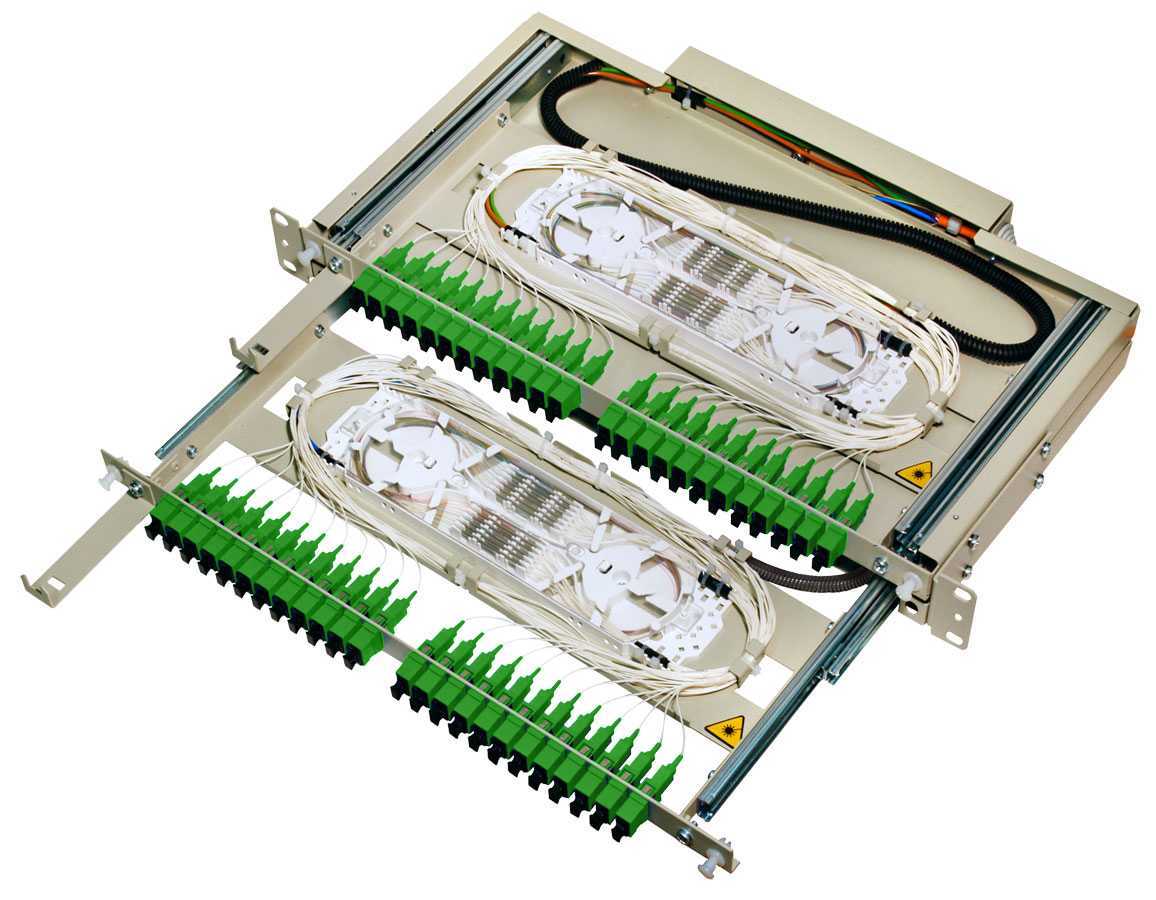

Кросс (полка) 2U, выдвижной (прямо «премиум»)

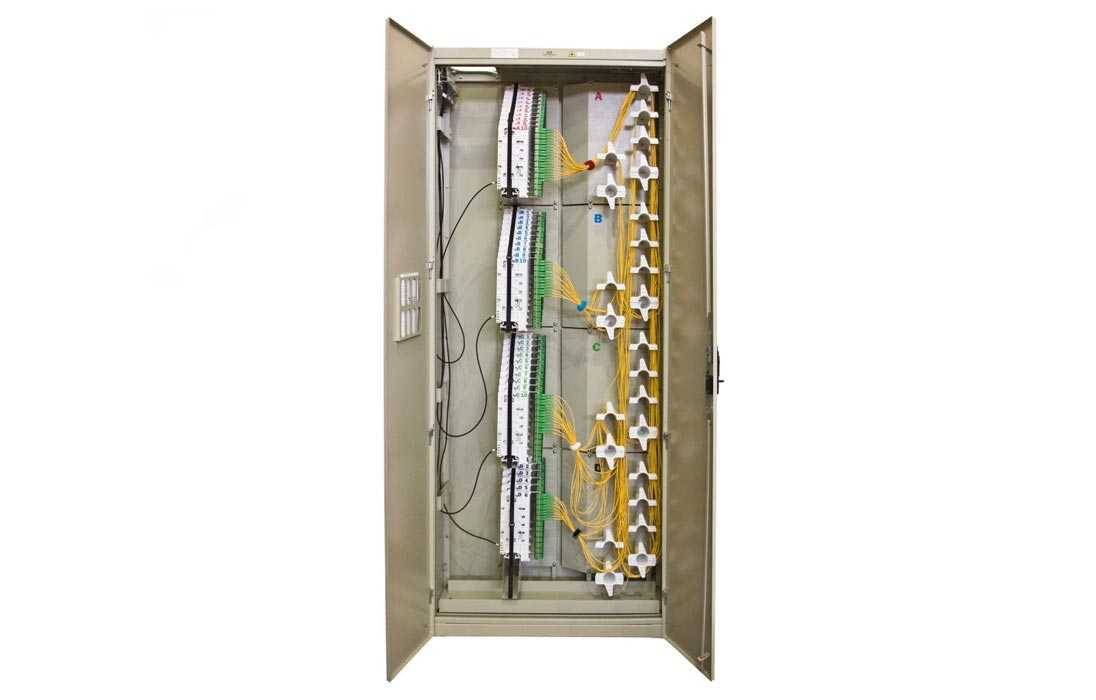

Кросс высокой плотности

Поиск места обрыва

После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.

Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.

Коаксиальный кабель

Специализированный медный проводник заключается внутрь цилиндрической экранирующей защитной оболочки, которая вьется из достаточно тонких жилок, а также является полностью изолированной от проводника при помощи диэлектрика. От стандартного телевизионного кабеля такой отличается тем, что в нем присутствует волновое сопротивление. Через такие информационные каналы связи данные могут передаваться на скорости до 300 Мбит/с.

Данный формат кабелей подразделяется на тонкий, который имеет толщину 5 мм, а также толстый – 10 мм. В современных ЛВС зачастую принято использовать тонкий кабель, так как он отличается предельной простотой в прокладывании и монтаже. Предельно высокая стоимость при непростой прокладке достаточно сильно ограничивают возможности использования таких кабелей в современных сетях передачи информации.

Коаксиальные кабели

Еще пятнадцать-двадцать лет назад при создании сетей в основном применялся именно коаксиальный кабель, состоящее из передающего сигнала медной или алюминиевой жилы, слоя изоляции, экранирующей оплетки из медных проводов или алюминиевой фольги и защитной внешней обмотки.
Для передачи сигнала в коаксиальном кабеле использовалась центральная жила, тогда как оплетка заземлялась, выступая в роли «электрического нуля».

Кабели делятся по шкале Radio Guide. Наиболее распространённые категории кабеля:

• RG-8 и RG-11 — «Толстый Ethernet» (Thicknet), 50 Ом. Стандарт 10BASE5;
• RG-58 — «Тонкий Ethernet» (Thinnet), 50 Ом. Стандарт 10BASE2:
• RG-58/U — сплошной центральный проводник,
• RG-58A/U — многожильный центральный проводник,
• RG-58C/U — военный кабель;
• RG-59 — телевизионный кабель (Broadband/Cable Television), 75 Ом. Российский аналог РК-75-х-х («радиочастотный кабель»);
• RG-6 — телевизионный кабель (Broadband/Cable Television), 75 Ом. Кабель категории RG-6 имеет несколько разновидностей, которые характеризуют его тип и материал исполнения. Российский аналог РК-75-х-х;
• RG-62 — ARCNet, 93 Ом

Тонкий коаксиальный кабель – гибкий, диаметром около 0,5см, позволяет передавать данные без затухания на расстояния до 185м (в реальных сетях даже до 300м).

Для подключения кабеля к сетевым устройствам применялись специальные разъемы типа BNC.

На концах отрезков кабеля монтировались простые BNC-коннекторы. Сращивание этих отрезков производили с помощью BNC I-коннекторов, а для соединения с сетевыми адаптерами и устройствами использовались BNCT-коннекторы.

Чтобы отраженный сигнал поглощался на концах кабеля, там устанавливали BNC-терминаторы, один из которых обязательно заземлялся.
Широкое распространение сетей, построенных на основе коаксиального кабеля, было вызвано двумя обстоятельствами: дешевизной (особенно для сетей на тонком коаксиальном кабеле) – расходы на кабель и коннекторы были минимальными, а больше для небольших сетей ничего и не требовалось, и простотой – достаточно было проложить магистральный кабель, установить на его концах терминаторы и подключить к нему все компьютеры, — и сеть готова.

В завершение

Таким образом, зная напряжение в телефонной линии связи, вы легко и просто сможете установить новый аппарат, починить старый, избегать соприкосновения с оголёнными проводниками. Также это неплохо расширит кругозор и эрудицию, и вы будете иметь возможность похвастаться перед своими друзьями необычными знаниями.

При проведении электромонтажных работ может понадобиться прозвонка кабеля, например, когда производится маркировка жил и проводов, проверка изоляции и целостности проводки, а также поиск места обрыва электрокабеля. Рассмотрим, какими способами можно провести тестирование, а также необходимое для этой цели оборудование.

Беспроводные линии связи

В таблице приведены сведения о диапазонах электромагнитных колебаний, используемых в беспроводных каналах связи.

Диапазон	Длины волн, м	Частоты, ГГц	Применение
Дециметровый	1…0,1	0,3…3	Сотовые радиотелефоны, телевиденье, спутниковая связь, радиоканалы в локальных компьютерных сетях.
Сантиметровый	0,1…0,01	3…30	Радиорелейные линии, радиоканалы в локальных компьютерных сетях, спутниковая связь.
Миллиметровый	0,01…0,001	30…300	Радиоканалы в локальных компьютерных сетях.
Инфракрасный	0,001…7,5*10-7	3*102…4*105	Инфракрасные каналы связи.
Видимый свет	7,5*10-7…4,0*10-7	4,0*105…7,5*105	Лазерная связь.

Радиоканалы наземной и спутниковой связи образуются с помощью передатчика и приемника радиоволн. Радиоволнами называются электромагнитные колебания с частотой f меньше 6000 ГГц . Связь между длинной волны и частотой дается выражением

f = c/lambda где с = 3*108 м/с — скорость света в вакууме.

Для передачи информации радиосвязь используется прежде всего тогда, когда кабельная связь невозможна — например:

при прохождении канала через малонаселенную или трудно доступную местность;
для связи с мобильными абонентами такими, как шофер такси, врач скорой помощи.

Основным недостатком радиосвязи является ее слабая помехозащищенность. Это прежде всего относится к низкочастотным диапазонам радиоволн. Чем выше рабочая частота, тем больше емкость системы связи, но тем меньше предельные расстояния, на которых возможна прямая передача между двумя пунктами. Первая из причин и порождает тенденцию к освоению новых более высокочастотных диапазонов. Однако, радиоволны с частотой превышающей 30 ГГц работоспособны для расстояний не более или порядка 5 км из-за поглощения радиоволн в атмосфере.

Для передачи на большие расстояния используется цепочка радиорелейных станций, отстоящих друг от друга на расстояние до 40 км. Каждая станция имеет вышку с приемником и передатчиком радиоволн, получает сигнал, усиливает его и передает на следующую станцию. Для увеличения мощности сигнала и снижения влияния помех применяют направленные антенны.

Спутниковая связь отличается от радиорелейной тем, что в качестве ретранслятора выступает искусственный спутник Земли. Этот вид связи обеспечивает более высокое качество передаваемой информации так, как требует меньшего количества промежуточных узлов на пути передачи информации. Часто применяют комбинацию радиорелейной связи со спутниковой.

Инфракрасное излучение и излучение в миллиметровом диапазоне используется на небольших расстояниях в блоках дистанционного управления. Основной недостаток излучения в этом диапазоне — оно не проходит через преграду. Этот недостаток одновременно является преимуществом когда излучение в одной комнате не интерферирует с излучением в другой. На эту частоту не надо получать разрешения. Это прекрасный канал для передачи данных внутри помещений.

Видимый диапазон также используется для передачи. Обычно источником света является лазер. Когерентное излучение легко фокусируется. Однако, дождь или туман портят дело. Передачу способно испортить даже конвекционные потоки на крыше, возникающие в жаркий день.

Коммутационные шнуры (патч-корды)

В силу большого многообразия разъемов (причем все они реально используются) производители делают шнуры с разными разъемами на концах и это не является экзотикой.

Из нюансов стоит отметить:

• диаметр кабеля может быть 0,9, 2 и 3 мм. Чем толще – тем лучше защита волокна и тем менее удобнее его укладывать;
• существуют разъемы с угловым хвостовиком (редко, но есть) – удобно использовать, когда нужно обеспечить защиту от повреждения, например, дверью шкафа;
• бывают с одним (simplex) и двумя (duplex) волокнами. Simplex-шнуры используются преимущественно для протоколов, где прием и передача осуществляется по одному волокну (например, 1000BASE‑BX10).

Угловой хвостовик разъема LC

Цифровая или аналоговая АТС

Измеряем вольтметром напряжение в телефонной линии

Бывают ситуации: арендатор «заехал» в помещение, сигнализация была по телефонной линии, из стен торчат различные провода, в том числе телефонные, какой здесь номер он не знает и т.д. и т.п. Как минимум, монтёрам нужно определить, какая АТС: цифровая или аналоговая. Да и вообще, не только монтёрам, а любому хозяину помещения желательно знать, какая линия проведена к нему в помещение.

Охранная (пожарная) аппаратура работает с аналоговой (обычной) АТС.

Определить АТС можно с помощью обычного вольтметра: достаточно измерить напряжение телефонной линии.

На фотографии показано подключение очередного объекта. Владелец квартиры не знает, какая у него АТС: цифровая или аналоговая.

Измеряем напряжение в телефонной розетке (розетка польского типа, контакты — два справа; розетка вверх ногами). Прибор показывает 58, 8 вольт. Это нормально. У нас обычная (аналоговая) АТС.

Аналоговые АТС в линию выдают 60 вольт постоянного тока, существуют также ПАТС, которые выдают 42 вольта. Поэтому, если при измерении будет 40 вольт, то всё нормально.

Если же АТС цифровая, то вольтметр покажет 15-16 вольт. В таком случае нужно применять адаптер. Бинар С-32 хорошо работает, как с питанием от сети, так и с питанием от телефонной линии.

При себе хорошо иметь кабель со штекером RJ-11 (импортный); сигнальные провода — два средних. Потому, что на объектах много импортных телефонных розеток.

Источник

Волокна

Тип оптических волокон, а также их число (которых много не бывает), являются основной характеристикой линии связи.

Характеристика	Многомодовое волокно OM1*	Многомодовое волокно OM2*	Многомодовое волокно OM3	Многомодовое волокно OM4	Одномодовое волокно OS2**
Диаметр ядра/оболочки, мкм	62,5/125	50/125 62,5/125 (встречается реже)	50/125	50/125	9/125
Цветовая маркировка оболочки (рекомендованная)	оранжевая	оранжевая	морской волны (aqua)	морской волны (aqua) или маджента	желтый
Максимальное расстояние*, м	1000Base-SX @850nm — 220 1000Base-LX @1310nm — 550 10GBase-SR @850nm — 33	1000Base-SX @850nm — 550 1000Base-LX @1310nm — 550 10GBase-SR @850nm — 82	1000Base-SX @850nm — 550*** 1000Base-LX @1310nm — 550 10GBase-SR @850nm — 300 40GBase-SR4/100GBASE-SR10 @850nm — 100	1000Base-SX @850nm — 550*** 1000Base-LX @1310nm — 550 10GBase-SR @850nm — 400 40GBase-SR4/100GBASE-SR10 @850nm — 150	1000Base-LX @1310nm — 5000**** 1000BASE‑BX10 @1310/1500nm- 10000 40GBase-LR4/100GBase-LR4 @1310nm — 10000

* Волокна типа OM1 и ОМ2 считаются устаревшими (подразумевали использование только светодиодных передатчиков), хотя до сих пор обеспечивают передачу данных до 10Гбит/с, хоть и на линиях небольшой длины;** Волокна типа OS1 имели несколько разновидностей и уже около 10 лет назад у многих производителей они соответствовали текущему OS2. В настоящее время OS1 практически не встречается; *** Производители SFP-модулей зачастую заявляют большую дальность – около 1 км; **** Производители SFP-модулей зачастую заявляют большую дальность – 10 км.

Небольшие комментарии к таблице:

• рядом со стандартом через @ указана длина волны. У оптических волокон есть так называемые “окна прозрачности” в которых затухание минимально (это – 850 нм, 1310 нм и 1550 нм, но производители волокон не стоят на месте и увеличивают их количество);
• хотя и производителей кабелей много, но волокна производит только небольшое количество фирм: самые известные это конечно Corning (да-да, именно их стекла Gorilla Glass большинство знает) и Fujikura, но стоит упомянуть и ofs, Hitachi Cable, Sumitomo Electric и Draka NK Cables;
• OM1-OM4 – это обозначения многомодовых кабелей принятых в ISO 11801 и они отличаются от тех, что приняты в стандартах IEC 60793-2-10 и TIA/EIA. Но в основном обозначения на сайтах производителей и поставщиков указываются именно согласно ISO11801;
• появился кабель типа OM5 (в ноябре 2017 г.), но он пока слабо распространен и насколько окажется “живуч” – не понятно.

Выбор типа волокна является комплексной задачей, в которой как правило два участника – “кабельщик” (СКСник) и “сетевик”, так как цена линии будет складываться из стоимости кабельной линии и SFP-модулей. Если для административных зданий обычно применяются многомодовые волокна, то на “дальние” дистанции и на территории заводов – одномод. Именно согласно подобранному типу волокон подбираются все остальные “комплектующие”.

Ну и из разряда треша: на небольших дистанциях можно использовать кабель с многомодовыми волокнами совместно одномодовыми передатчиками и коммутационными шнурами. Но так лучше не делать

Цифровые

Данный вариант является на порядок более дорогостоящим по сравнению с аналоговыми. При помощи таких каналов достигается предельно высокое качество транслирования данных, а также появляется возможность внедрения различных механизмов, с помощью которых достигается абсолютная целостность каналов, высокая степень защищенности информации, а также использование целого ряда других сервисов. Для того чтобы обеспечить передачу аналоговой информации через технические каналы связи цифрового типа, эта информация первоначально преобразуется в цифровую.

В конце 80-х годов прошлого века появилась специализированная цифровая сеть с интеграцией услуг, более известная сегодня многим как ISDN. Предполагается, что такая сеть с течением времени сможет превратиться в глобальную цифровую магистраль, которая обеспечивает соединение офисных и домашних компьютеров, обеспечивая им достаточно большую скорость транслирования данных. Основные каналы связи данного типа могут быть:

• Факс.
• Телефон.
• Устройства передачи данных.
• Специализированное оборудование для проведения телеконференций.
• И множество других.

В качестве конкуренции таким средствам могут выступать современные технологии, которые сегодня активно используются в сетях кабельного телевидения.

Виды работ по абонентским устройствам

Абонентское телефонное устройство — устройство, обеспечивающее абоненту телефонной сети подключение к коммутационной станции, передачу информации для выбора абонента, информационной или справочной служб телефонной сети ведения разговора.

Информация, передаваемая абонентами через передатчик, поступает на электрооптический преобразователь (ЭОП), роль которого выполняет лазер (Л) или светодиод (СД). Здесь электрический сигнал преобразуется в оптический и направляется в ОК. На приеме оптический сигнал поступает в оптико-электрический преобразователь (ОЭП), в качестве которого используется фотодиод (ФД), преобразующий оптический сигнал в электрический. Таким образом, на передающей стороне от передатчика до ЭОП, а также на приемной стороне от ЭОП до приемника действует электрический сигнал, а от ЭОП до ОЭП по оптическому кабелю проходит оптический сигнал.

Структурная схема передачи информации по оптическим кабелям приведена на рисунке 3.

Рисунок 3 – Структурная схема передачи информации по оптическим кабелям

Электрический сигнал, создаваемый частотным или временным методом, модулирует оптическую несущую, и в модулируемом виде световой сигнал передается по оптическому кабелю. В основном используется способ модуляции интенсивности оптической несущей, при котором от амплитуды электрического сигнала зависит мощность излучения, передаваемая в ОК.

Оптические системы передачи, как правило являются цифровыми (импульсными). Это объясняется тем, что передача аналоговых сигналов требует высокой степени линейности промежуточных усилителей, которую трудно обеспечить в оптических системах. Через определенные расстояния (5…. 100 км), обусловленные энергетическим потенциалом аппаратуры и величиной потерь в ОК, вдоль оптической линии располагаются линейные регенераторы (ЛР), в которых сигнал восстанавливается и усиливается до требуемого значения. Кроме того, для преобразования кода и согласования элементов схемы имеются кодирующие устройства — преобразователи кода (ПК) и согласующие устройства (СУ).

Преобразователь кода формирует требуемую последовательность импульсов и осуществляет согласование уровней по мощности между электрическими и оптическими элементами схемы ( от аппаратуры ИКМ поступает высокий уровень, а для электро преобразователей необходим весьма малый уровень).

Передающие и приемные согласующие устройства формируют и согласовывают диаграммы направленности (диаграмма направленности — это телесный угол, в котором действует максимальная интенсивность излучения) и апертурный угол между приемопередающими устройствами и кабелем.

Применяются также устройства ввода и вывода излучения, сростки, для сращивания оптических волокон и кабелей, направленные ответвители, фильтры и другие элементы оптического тракта.
