Системные платы на базе Socket 940

1998 год

Super Socket 7 — модифицированный (в сторону максимального использования возможностей) вариант процессорного разъёма Socket 7. Своё название (а также механический конструктив и основные электрические показатели) получил в «наследство» от Socket 7. Возник в результате необходимости расширить возможностями новых процессоров, производства не-Intel, старого разъёма при максимальной совместимости с существующими платами, процессорами и производственными мощностями, в условиях патентного прессинга со стороны фирмы Intel.

В связи с запретом фирмы Intel использовать технологии (в том числе связанные с расширениями процессорных сигналов в шине), связанные с новым семейством процессоров Pentium II, компании-конкуренты были вынуждены использовать для своих новых процессоров разъём и устаревшую шину процессоров Pentium, что вызвало проблемы с внедрением новых технологий и негативно сказалось на положении на рынке производителей не-Intel процессоров (AMD и Cyrix в частности) для данных разъёмов.

Для решения сложившейся проблемной ситуации, шина была доработана для поддержки процессоров с тактовой частотой до 550 МГц, рабочая частота шины была увеличена с 66 до 100 МГц и выше (включая нестандартную частоту 75 и 83 МГц и множители), кэш-память 2-го уровня могла располагаться непосредственно в процессоре (на платформе Pentium кэш находился на материнской плате, или на более старых чипсетах, типа i430FX, — на небольшой плате, установленной в специальный разъём, англ. COAST). Также получил распространение графический порт AGP.

Впоследствии AMD перенесла свой новый процессор AMD K7 на шину EV6 платформы DEC Alpha, предназначенную для мощных компьютеров и небольших суперкомпьютеров, а Cyrix прекратила войну, после слияния с фирмой National Semiconductor (которая обладала кросс-лицензией на спорные технологии Intel). Теоретически, при замене BIOS это позволяло использовать на одинаковых материнских платах разные процессоры. Однако несовместимость контроллеров и дополнительного оборудования привели к развитию данных шин в разных направлениях. Доработанный разъём EV6 для процессоров K7 был переименован в Socket A, а улучшенный EV6 до EV7 стал применяться в первых 64-хразрядных процессорах DEC Alpha 21064/21164.

2000 год

Socket A (также известный как Socket 462) — разъём процессора процессоров AMD, от Athlon Thunderbird до Athlon XP/MP 3200+ и для бюджетных Duron и Sempron, также может использоваться с Geode NX.

Конструктивно выполнен в виде ZIF-разъёма с 453 рабочими контактами (9 из 462 контактов заблокированы, но, тем не менее, в названии фигурирует число 462). Частота системной шины для AMD Athlon XP и Sempron составляет 100, 133, 166 и 200 МГц.

Технические спецификации

AMD Sempron 2200 (1500 МГц) вид со стороны контактов

• Поддерживаются процессоры с частотой от 600 МГц (Duron) до 2333 MHz (Athlon XP 3200+).
• Удвоение частоты рабочей шины (данные передаются по обоим фронтам тактовых импульсов) 100, 133, 166 и 200 МГц для процессоров Duron, Athlon XP и Sempron, используется шина DEC Alpha EV6.

Ограничения на максимальные механические нагрузки

Все используемые процессоры для данного сокета имеют ограничение на максимальные механические нагрузки (приведены ниже в таблице). При несоблюдении данных нормативов возможны механические повреждения и выход системы из строя.

Положение	Динамические нагрузки	Статические нагрузки
Поверхность	445H	133H
Края	44H	44H

Приведённые здесь ограничения являются гораздо более строгими, по сравнению с подобными ограничениями для процессоров сокета Socket 478. Большинство процессоров для Socket A не имеют защитного металлического корпуса, поэтому очень велика вероятность механического повреждения кристалла процессора при установке/снятии процессорного кулера

Особую осторожность нужно проявлять при использовании нестандартных, самодельных и не рекомендованных AMD для использования систем охлаждения

Рекомендуемая AMD масса охладителя для Socket A не должна превышать 300 г. Более тяжёлые кулеры могут привести к механическим повреждениям и вызвать выход системы из строя.

1999 год

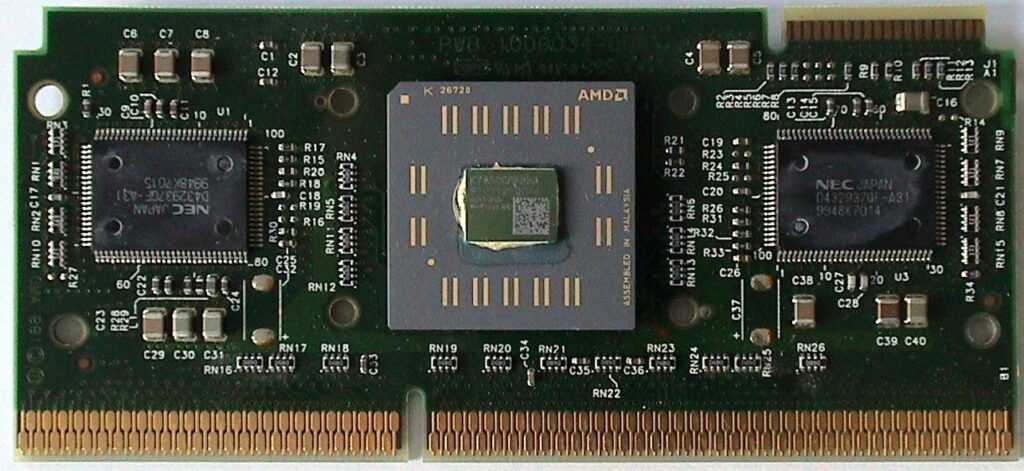

Интерфейс Slot A был представлен компанией AMD 23 июня 1999 года вместе с первыми процессорами Athlon, для которых он предназначался.

Появление этого интерфейса было связано в первую очередь с необходимостью ускорения работы процессора с кэш-памятью второго уровня относительно систем на платформе Super Socket 7, не допуская при этом значительного повышения стоимости производства процессоров (применяемый в то время 250 нм техпроцесс не позволял интегрировать кэш на ядро процессора без значительного увеличения стоимости производства). Наилучшим на тот момент решением оказалось размещение процессора и микросхем кэш-памяти на процессорной плате, находящейся в картридже. Процессор в таком корпусе помещался в щелевой разъём с 242 контактами, располагавшимися с обеих сторон разъёма в два ряда, асимметрично разделённый ключом, предотвращавшим неправильную установку процессора.

Для упрощения производства системных плат для процессоров Athlon Slot A был сделан механически совместимым с популярным разъёмом для процессоров Intel — Slot 1, что позволяло производителям использовать один и тот же разъём на системных платах для процессоров Pentium III и Athlon. Электрически разъёмы Slot A и Slot 1 несовместимы. Различна также нумерация выводов разъёма.

В конце 1999 года процессоры Athlon были переведены на 180 нм техпроцесс, а в начале 2000 года получили интегрированный кэш второго уровня, что позволило отказаться от использования процессорной платы и картриджа. На смену разъёму Slot A пришёл гнездовой разъём Socket A.

2017 год

Socket SP3 —  это LGA процессорный разъем для серии процессоров Epyc, поддерживающий архитектуры Zen- и Zen-2. Представлен 20 июня 2017 года.

Так как Socket SP3 по размерам идентичен Socket TR4 и Socket sTRX4, пользователи могут использовать системы охлаждения с перечисленных сокетов

Это SoC (система на кристалле) — что означает что большинство необходимых для обеспечения полной функциональности системы функций (например: PCI Express, контроллеры SATA и т.д.), полностью интегрированы в процессор, что устраняет необходимость размещения набора микросхем на плате.

Socket TR4  — тип разъёма от AMD для семейства микропроцессоров Ryzen Threadripper, представленный 10 августа 2017 года. Физически очень близок к серверному разъёму AMD Socket SP3, однако несовместим с ним.

Socket TR4 стал первым разъёмом типа LGA для потребительских продуктов у компании AMD (ранее LGA применялся ею в серверном сегменте, а процессоры для домашних компьютеров выпускались в корпусе типа FC-PGA).

Сокет поддерживает процессоры с 8—32 ядрами и предоставляет возможность подключения оперативной памяти по 4 каналам DDR4 SDRAM. Через сокет проходит 64 линии PCI Express 3 поколения (4 используются для чипсета), несколько каналов USB 3.1 и SATA.

Использует чипсет X399 поддерживает процессоры сегмента HEDT (High-End Desktop) стоимостью 500—1000 долл. Процессоры, использующие TR4:

• AMD Ryzen Threadripper (август 2017)
  • Threadripper 1950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 1920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 1900X (8 ядер) 16 потоков, кэш L3=16 МБ, TDP=180 Вт.
• AMD Ryzen Threadripper 2 (август 2018)
  • Threadripper 2990WX (32 ядра) 64 потока, кэш L3=64 МБ, TDP=250 Вт.
  • Threadripper 2970WX (24 ядра) 48 потоков, кэш L3=64 МБ, TDP=250 Вт.
  • Threadripper 2950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 2920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.

Использует сложный многостадийный процесс монтажа процессора в разъём с применением специальных удерживающих рамок: внутренней, закрепленной защелками к крышке корпуса микросхемы, и внешней, закрепляемой винтами к сокету. Журналисты отмечают очень большой физический размер разъёма и сокета, называя его самым большим форматом для потребительских процессоров. Из-за размера ему требуются специализированные системы охлаждения, способные отводить до 180 Вт (до 250 Вт в случае процессоров с суффиксом WX).

2009 год

Socket AM3 (socket 941) — процессорное гнездо, разработанное фирмой AMD для ПК высокопроизводительного, мейнстримового и бюджетного сегментов. Является дальнейшим развитием Socket AM2, отличия заключаются в поддержке памяти DDR3 и в более высокой скорости работы шины HyperTransport. Первые процессоры, использующие данный разъём — AMD Phenom II X4 910, 810, 805 и AMD Phenom II X3 720 и 710, выпущенные 10 февраля 2009 года.

Процессоры AM3 полностью совместимы с процессорным гнездом Socket AM3+, в то время, как процессоры AM3+ совместимы с Socket AM3 только механически, совместная работа возможна только после перепрошивки BIOS.

В сокет AM3 невозможно установить процессоры AM2 и AM2+, поскольку в них отсутствует контроллер памяти DDR3. Обратная совместимость возможна, обычно требуется обновление BIOS до самой свежей версии.

2003 год

Socket 754 — разъём, разработанный специально для процессоров фирмы AMD Athlon 64 в 2003 году.

Создание нового процессорного разъёма вызвано необходимостью замены линейки процессоров Athlon XP, базировавшихся на платформе Socket A и было продиктовано тем, что процессоры семейства Athlon 64 имели новую шину и интегрированный контроллер памяти.

Особенности Socket 754:

• 754 контакта, размер приблизительно 4 на 4 сантиметра;
• поддерживает один 64-разрядный канал DDR памяти;
• один канал HyperTransport с пропускной способностью 800 Мб/с;
• нет поддержки памяти в двухканальном режиме.

Разъём использовали первые процессоры платформы AMD K8. Безусловно, Socket 754 являлся промежуточной стадией в развитии Athlon 64, и изначальная дороговизна и дефицит таких процессоров сделали эту платформу не очень популярной. К тому времени, когда цена и доступность комплектующих пришли в норму, AMD объявила о выходе нового процессорного разъёма Socket 939, который и сделал Athlon 64 действительно популярным и недорогим процессором.

Socket 754 использовался и для мобильных версий процессоров в ноутбуках (ему на смену в 2006 году пришёл Socket S1).

Socket 940 появился в 2003 году, имел 940 выводов и был предназначен для серверных процессоров AMD Opteron и топовых игровых процессоров Athlon 64 FX.

• поддерживает два 64-разрядных канала памяти DDR;
• поддерживает буферизованную память;
• три канала HyperTransport (один канал для северного моста; два других — для межпроцессорных связей) с пропускной способностью 800 Мб/с.

В 2003 году с ним были выпущены процессоры на ядрах SledgeHammer (Opteron) и ClawHammer (Athlon 64 FX).

В 2004 году Athlon 64 FX перешел на разъем Socket 939 для унификации платформы с настольными процессорами Athlon 64, серверные процессоры остались в том же состоянии.

В 2005 году была полностью сменена линейка ядер для серверных процессоров Opteron: вместо ядра SledgeHammer появилось целых 3 ядра семейства: Athens, Troy и Venus. Последнее из ядер, самое младшее в линейке, почти сразу же также было переведено на Socket 939. Остальные же 2 ядра держались до середины 2006 года, используя Socket 940.

Но с приходом очередного обновления ядер процессоров линейки Opteron в середине 2006 года на Santa Rosa и Santa Ana взамен Athens и Troy были сменены и процессорные сокеты на Socket F (LGA 1207).

2014 год

Socket FM2+ (FM2b, FM2r2) — это процессорный разъём, используемый APU Kaveri и APU Godavari (на базе микроархитектуры Steamroller)

Процессорное гнездо Socket FM2+ совместимо как с существующими APU поколений Trinity и Richland, так и с Kaveri и Godavari (поставки Kaveri в настольном сегменте начались в начале 2014 г., а в мобильном секторе – в 2014 году).

Перспективные APU под кодовым именем Carrizo тоже поддерживаются FM2+.

Socket AM1 — торговая марка разъёма процессора Socket FS1b компании AMD, выпущенного в апреле 2014 года для настольных SoC в нижнем ценовом сегменте.

Первые совместимые процессоры AMD, спроектированные как APU, представляют собой 4 микросхемы в семействе Kabini микроархитектуры Jaguar, выпущенные на рынок под названиями Athlon и Sempron и анонсированные 9 апреля 2014.

Хотя мобильные процессоры AMD доступны в одном 722-контактном корпусе Socket FS1, но нет официальной информации о совместимости этих процессоров с Socket AM1.

2004 год

Socket 939 — разъём для процессоров фирмы AMD. Содержит 939 контактов очень малого диаметра, вследствие чего они очень мягкие. Этот разъём является «упрощённой» версией предыдущего разъёма Socket 940, применявшегося в серверах и высокопроизводительных компьютерах. Отсутствие одного отверстия в разъёме не позволяло устанавливать в него более дорогие процессоры.

Это был очень удачный разъём для своего времени, сочетавший в себе большие возможности и двухканальный (2×64 разряда) доступ к памяти, и при этом невысокую стоимость как самого разъёма, так и контроллеров на материнской плате компьютера, так как контроллер памяти находился внутри процессора.

Данный разъём применялся с июня 2004 года для компьютеров с обычной DDR-памятью. После широкого распространения памяти DDR2 данный разъём морально устарел и уступил место разъёму AM2 в 2006, а впоследствии и Socket AM2+, Socket AM3, AM3+, FM1, FM2.

Socket 939 поддерживает двухканальную DDR SDRAM память с полосой пропускания памяти 6,4 Гб/с. Процессоры под Socket 939 поддерживают наборы команд 3DNow!, SSE2 и SSE3 (начиная с ревизии E). Они имеют одну шину HyperTransport шириной 16 бит, которая обрабатывает свыше 2000 мегатранзакций в секунду.

Процессоры, использующие этот разъём, имеют по 64 Кб кеша инструкций и кеша данных первого уровня (L1), а также 512 Кб или 1 Мб кеша второго уровня (L2).

2016 год

АМ4 — разъём процессора (сокет) для микропроцессоров от компании AMD с микроархитектурой Zen (бренд Ryzen) и последующих. Представлен в 2016 году. Разъём относится к типу PGA (pin grid array) и имеет 1331 контакт.

Он стал первым сокетом от AMD для материнских плат с поддержкой стандарта памяти DDR4 и единым разъёмом как для высокопроизводительных процессоров без интегрированного видеоядра (по аналогии с Socket AM3+), так и для недорогих процессоров и APU (ранее использовали различные сокеты серий AM / FM). Продукты AMD планируется реализовывать на АМ4, вместо ранее предполагавшегося сокета FM3.

Крепление на сокет AM4 систем процессорного охлаждения, таких как радиаторы и теплообменники СВО, стало частично несовместимым с предыдущими креплениями сокетов АМ2, АМ3, АМ3+, FM2 — стандартное крепление на защёлку-«качели» через пластиковые проставки совместимость не потеряло, но изменившееся расположение отверстий не позволит использовать системы охлаждения от предыдущих сокетов с креплением непосредственно к материнской плате. Также, существуют единичные модели материнских плат с совмещёнными отверстиями AM3/AM4.

Характеристики сокета:

• Поддерживает шину PCI-E 3.0. Суммарно, в зависимости от чипсета, доступно до 24 линий. Чипсет обеспечивает линии со скоростью PCIe 2.0 (х570 и Zen2 PCI Express 4.0 x16 1 ед)
• Поддерживается до 4 модулей памяти DDR4 SDRAM, со скоростями до 3200 МГц, организованные в два канала памяти
• Чипсеты для платформы поддерживают USB 3.0 и USB 3.1 gen 2 (5 и 10 Гбит/с), NVMe, SATA Express

2019 год

Socket sTRX4 (или Socket SP3r3) – разъем для настольных высокопроизводительных процессоров AMD Ryzen Threadripper архитектуры Zen 2 (третьего поколения Threadripper, кодовое название Castle Peak). Сокет вышел в ноябре 2019 года.

Сокет выполнен в формате LGA. То есть, в нем расположены пружинные контакты, к которым прижимается устанавливаемый процессор. Количество контактов в разъеме — 4094.

Сокет пришел на смену разъему TR4, похож с ним по размерам и внешне, имеет такое-же количество контактов, однако, они не совместимы. То есть, процессоры для сокета TR4 не могут устанавливаться в Socket sTRX4 и наоборот.

2011 год

Socket AM3+ (socket 942) — модификация сокета Socket AM3, разработанная для процессоров с кодовым именем «Zambezi» (микроархитектура — Bulldozer).

На некоторых материнских платах с сокетом AM3 имеется возможность обновить BIOS и использовать процессоры под сокет AM3+; но, при использовании процессоров AM3+ на материнских платах с AM3, возможно, не удастся получить данные с датчика температуры на процессоре. Также, может не работать режим энергосбережения из-за отсутствия поддержки быстрого переключения напряжения ядра в Socket AM3.

Сокет AM3+ на материнских платах — чёрного цвета, в то время, как AM3 — белого цвета; также его можно узнать по маркировке «AM3b».

Диаметр отверстий под выводы процессоров на Socket AM3+ превышает диаметр отверстий под выводы процессоров с Socket AM3 — 0,51 мм против прежних 0,45 мм.

Первые чипсеты под архитектуру Bulldozer появились во II квартале 2011 года. В новых чипсетах, в частности, имеется блок управления памятью для операций ввода-вывода (IOMMU), поддержка до 14-ти портов USB 2.0, шести SATA 3.0.

Были представлены три чипсета без встроенной графики: AMD 970 (TDP — 13,6 Вт), AMD 990X (14 Вт) и AMD 990FX (19,6 Вт). Старший из чипсетов, AMD 990FX, поддерживает CrossFireX в режиме двух или четырёх слотов PCI Express x16. AMD 970 не имеет поддержки CrossFireX, но существует одна материнская плата, CrossFire/SLI на которой реализован по формуле х8+х8 и ещё есть дополнительные линии (х8+х8+х4), — это ASRock 970 Extreme4. AMD 990X поддерживает эту технологию, но только в режиме двух PCI Express x8. Оба чипсета поддерживают до шести слотов PCI Express x1.

Чипсет со встроенной графикой AMD 980G отменён из-за возможной конкуренции с AMD Fusion.

Socket FM1 — процессорный разъем, предназначенный для установки процессоров с микроархитектурой AMD Fusion. Конструктивно представляет собой ZIF-разъем c 905 контактами, который рассчитан на установку процессоров в корпусах типа PGA. Используется с 2011 года.

AMD выпустил несколько моделей представителей серий Athlon, A8, A6 и А4 для Socket FM1, однако вышедшие в 2012 году их последователи, на ядре под кодовым именем Trinity, уже не совместимы с этой платформой.

Для Socket FM1 выпущены следующие чипсеты AMD: A45, A50, A55, A60, A68, A70, A75, A85.

Socket FS1 — разъём для микропроцессоров, разработанный компанией AMD для собственных мобильных процессоров Fusion под кодовым названием Llano. Разъём был выпущен в июне 2011 года вместе с первым процессором этой серии.

Разъём имеет 722 отверстия для выводов процессора, запирание и освобождение процессора осуществляется специальным рычагом.

Первая модель разъёма поддерживает двух- и четырёхъядерные процессоры с тактовой частотой до 2,2 ГГц и тепловыделением до 45 Ватт.

В середине 2012 года была выпущена новая модель разъёма (Socket FS1r2), предназначенная для мобильных процессоров серий Trinity и Richland. Несмотря на полное физическое соответствие, эти процессоры не работают с первой моделью разъёма.

Обе модификации сокета поддерживают суммарно не менее 22 моделей процессоров (2-х и 4-х ядерные) с тактовой частотой до 2900 МГц.
