Внешние разъемы материнской платы
В зависимости от количества интегрированных устройств и класса материнской платы она может иметь различные разъемы на задней панели для подключения внешних устройств.
Описание разъемов сверху вниз
-
USB 3.0
– разъем для подключения быстрых флешек и внешних дисков, желательно наличие не менее 4-х таких разъемов. -
PS/2
– старый разъем для подключения мышки и клавиатуры, есть уже не на всех материнских платах, является не обязательным, так как современные мышки и клавиатуры подключаются по USB. -
DVI
– разъем для подключения монитора в материнских платах со встроенным видео. -
Антенные разъемы Wi-Fi
– есть только на некоторых дорогих платах с Wi-Fi адаптером. -
HDMI
– разъем для подключения телевизора в материнских платах со встроенным видео. -
DisplayPort
– разъем для подключения некоторых мониторов. -
Кнопка сброса BIOS
– не обязательна, используется при зависании компьютера в процессе разгона. -
eSATA
– используется для внешних дисков с аналогичным разъемом, не обязателен. -
USB 2.0
– разъем для подключения клавиатуры, мышки, принтера и многих других устройств, достаточно 2-х таких разъемов (или разъемов USB 3.0). Также на современных материнках могут быть разъемы USB 3.1 (Type-A, Type-C), которые быстрее, но еще редко используются. -
RJ-45
– разъем для подключения к локальной сети или интернету, обязателен. -
Оптический аудиовыход
– для подключения качественной акустики (колонок). -
Звуковые выходы
– для подключения аудио колонок (система 2.0-5.1). -
Микрофон
– подключение микрофона или головной гарнитуры, есть всегда.
Санди Бридж
Наиболее ранние из выпускаемых в настоящее время компанией Intel — чипсеты шестой серии. Их все еще можно приобрести. Анонс указанных решений состоялся в 2011 г. В них можно устанавливать любой центральный процессор, относящийся к серии «Санди» или «Иви Бридж».
Существует одна особенность у подобной продукции Intel. Чипсеты могут отказаться взаимодействовать с «Иви Бридж» без предварительного обновления «БИОСа». Указанные выше вычислительные решения, чаще всего можно встретить с сокетом 1155. Кроме того, их, как правило, снабжают интегрированным графическим процессором. Характеристики чипсетов Intel шестой серии имеют одну важную особенность — данные решения включают только одну микросхему — «южный мост». Вторая интегрирована в процессор. Речь идет о «северном мосте».
Наиболее доступным решением в данной серии является чипсет Intel H61. На его основе можно создать недорогие офисные системы. Также подобные компьютеры могут подойти для учебных целей. Высокопроизводительный процессор в материнской плате MiniATX, которая обладает минимальной функциональностью, выглядит неуместно. Этот чипсет позволяет установить 2 модуля оперативной памяти. Имеется одни слот PCI-Express. Последний позволяет устанавливать внешний графический ускоритель. Присутствует 10 портов USB версии 3.0. Имеет четыре SATA для взаимодействия с жесткими дисками или приводом CD. К среднему сегменту относятся чипсеты Q67, B65, Q65. Если сравнить их с Н61, разница сводится к количеству слотов оперативной памяти. В данном случае их четыре. Также здесь больше портов для подключения накопителей — целых 5.
Системные платы на базе чипсетов H97 и Z97 получат поддержку накопителей M.2
27.12.2013 17:00
Slayer Moon
SocButtons v1.5
Немногих обрадовала весть о том, что Intel Z97 Express не будет поддерживать SATA Express, зато теперь порадоваться повод есть.
Как сообщает немецкий ресурс ComputerBase, у системных плат на базе чипсетов H97 и Z97 появится возможность работать с новым поколением SSD, речь об изделиях, имеющих форм-фактор M.2. Ниже нам приводят табличку чипсетов Intel текущего поколения и того, которое придёт ему на смену в следующем году:
| Поддерживаемые «фичи» | H87 | Z87 | H97 | Z97 |
|---|---|---|---|---|
| Поддержка процессоров / сокет | LGA 1150 | LGA 1150 | LGA 1150 | LGA 1150 |
| CPU Performance Tuning | — | √ | — | √ |
| Built-in Visuals | √ | √ | √ | √ |
| Intel Rapid Storage Technology | √ | √ | √ | √ |
| Intel RST Smart Response Technology | √ | √ | √ | √ |
| Intel Smart Connect Technology | √ | √ | √ | √ |
| Intel Rapid Start Technology | √ | √ | √ | √ |
| Intel Wireless Display | √ | √ | √ | √ |
| Поддержка 3 независимых дисплеев | √ | √ | √ | √ |
| Intel Active Management Technology | — | — | — | — |
| Intel Standard Manageability | — | — | — | — |
| Intel Small Business Advantage | √ | — | √ | — |
| Intel ME firmware SKU | 1.5 МБ / 5 МБ | 1.5 МБ | 1.5 МБ / 5 МБ | 1.5 МБ |
| Intel vPro | — | — | — | — |
| Intel SIPP | — | — | — | — |
| Конфигурация PCIe | 1 × 16 | 1 × 16 или 2 × 8 или 1 × 8 + 2 × 4 | 1 × 16 | 1 × 16 или 2 × 8 или 1 × 8 + 2 × 4 |
| Количество портов USB (конкретно USB 3.0) | 14 (6) | 14 (6) | 14 (6) | 14 (6) |
| PCI Express 2.0 (5 GT / s) | 8 | 8 | 8 | 8 |
| Наличие PCI слотов | — | — | — | — |
| Порты SATA (Гб/с) | 6 (6) | 6 (6) | 6 (6) | 6 (6) |
| Поддержка M.2 через PCI Express | — | — | 1 × 2 | 1 × 2 |
Я не стал переводить названия некоторых «фич», т.к. не уверен, что это вообще нужно (названия некоторых технологий и не должны переводиться). Ждём процессоров Core нового поколения… уже пятого? Как летит время, однако!
Польза: системные платы на чипсете Z97 будут стоить приличных денег, особенно ТОПовые модели от известных брендов, обладающие кучей никому не нужных наворотов. Однако, если нужно прикупить именно ТОП, то стоит задуматься о прибавке к зарплате, или же дополнительном заработке, например в Интернет. Сайт http://www.bestergold.ru/ рассказывает о заработке онлайн, о различных его способах — через размещение рeклaмы, партнёрские программы и о многом другом. На его страницах подробно раскрывается тема онлайн-заработка, о повышении доходов с уже имеющихся площадок, в том числе с помощью бирж продажи ссылок и написания статей.
|
|
Теги:
- chipset
- h97
- intel
- lga1150
- m.2
- motherboard
- z97
- материнская плата
- чипсет
View the discussion thread.
| < Первые сведения о доступном смартфоне UMi X1 Pro | Протестирован прототип смартфона Salt Bay (Atom Merrifield) от Intel > |
|---|
| Последние материалы на сайте: |
|
Производители
Производители чипсетов практически не меняются, но в последнее время на рынок поступило достаточно много компаний из Китая. Ранее же были известны только компании: AMD, Intel и NVidia. Давайте теперь рассмотрим самых популярных производителей. Мы будем разбирать маркировки, которые присутствуют в названиях и что они означают.
Intel
| X | Игровые. |
| P | Мощные компьютеры для большого количество операций и вычислений. Например для искусственного интеллекта или рендеринга. |
| G | Обычные компьютеры для работы и офиса. |
| B, Q | Бизнес модели с дополнительной функцией удаленного управления и контроля. Часто используются в юридических и экономических компаний. |
| H | Обычные модели – без каких-то определенных фишек. |
| P 67 | Для разгона и оверклокинга на профессиональном уровне. |
| Z | Данная модель объединяет сразу несколько вариантов букв. |
Некоторые из данных материнских плат имеют сразу встроенную видеокарту – чаще это используется на офисных машинах, так как при такой комплектации нет смысла устанавливать какие-то мощные видеоадаптеры. Для игровых моделей в процессоре полностью убрали поддержку встроенного видеоконтроллера, так как он просто не нужен.
AMD
| G и V | Есть поддержка встроенного видеоадаптера. |
| X, GX | Есть поддержка двух видеокарт, но на половинную мощность. То есть даже если вы установите две карты, то прироста производительности не будет. |
| FX | Поддержка двух видеокарт с увеличением производительности. |
Чипсеты Intel под материнскую плату LGA 1150
В мае 2014 состоялась премьера 9-го уже поколения Чипсетов Intel. В этой семье оказались следующие модели: Z97 и H97, предназначенные в основном для применения в компьютерах, предназначенных для игр, графических работ, а также для более требовательных пользователей, поддерживающих материнскую плату LGA 1150. Модели чипсетов для оборудования домашних компютеров, например, B85 и H81, по прежнему остались в игре, и также подойдут модели 1150. В отличие от чипсетов 8-го поколения, состоящий из 6 мостов, 9-тка имеет только два, но позволяет разогнать процессор через множитель.
Какой чипсет для процессоров i3, i5 или i7?
Главный вопрос какой чипсет выбрать под какой процессор? В случае i7-core ответ прост – самые мощные медиа-коммуникационные процессоры 9-го поколения, т. е. H97 и Z97. В случае процессора i5-core, наиболее оптимальным выбором будет материнская плата на базе чипсета B85, возможно, с более ранними версиями моделей Z87 и H87. Для i3-core подойдет материнская плата на базе чипсета H81 — отлично подходит для простых работ.
| Модель | H81 | H97 | B85 | Z97 |
|---|---|---|---|---|
|
Поколение |
8 | 9 | 8 | 9 |
|
Версия USB |
3.0, 2.0 | 3.0, 2.0 | 3.0, 2.0 | 3.0, 2.0 |
|
Количество USB |
8x 2.0, 2 x 3.0 | 8x 2.0, 6 x 3.0 | 8 x 2.0, 4 x 3.0 | 8x 2.0, 6 x 3.0 |
|
Количество портов SATA |
4 (в том числе 2 x6,0 Гб/сек) | 6 SATA 6,0 Гбит/с | 6 (в том числе 4 x6,0 Гб/сек) | |
|
Передовые технологии |
Технология Intel Smart Connect | Технология хранения Intel Rapid, Технология Intel Smart Connect Технология Intel Smart Response Технология Intel Rapid Start | Технология Intel Smart Connect, Intel Small Business Advantage Технология Intel Rapid Start, Технология Anti-Theft | Технология хранения Intel Rapid, Технология Intel Smart Connect Технология Intel Smart Response Технология Intel Rapid Start, Intel Small Business Advantage |
|
Разгон |
Нет | Нет | Да | Да |
|
Предлагаемый процессор |
i3 | i5/i7 | i3/i5 | i5/i7 (для версии K) |
|
Применение |
Оборудование для домашнего и офисного использования | Идеально подходит для домашнего использования, игр, графических работ | Идеально подходит для использования в офисе, а также для защиты небольших баз персональных данных | Идеально подходит для офисной работы, игр |
Какой чипсет выбрать для использования в домашних условиях?
Если речь идет про бюджетные решения, для домашнего использования, то отличным решением здесь будет материнская плата на базе чипсета B85. Он позволяет разогнать процессор на более слабой системе логики, благодаря чему можно достичь довольно привлекательных результатов.
B85, благодаря применению дополнительных технологий, как Small Business Advantage, также прекрасно подойдет в небольшом офисе. Для просмотра интернет-страниц, менее сложных графически игр и офисной работы подходит также чипсет H81. Преимуществами H81 и B85, чем в случае более поздних моделей, является стоимость.
Како чипсет для игр выбрать?
Если речь идет о решениях бюджетных, то для игр мы рекомендуем материнские платы с чипсетом B85, в основном из-за возможности разгона. Большинство материнских плат с B85 позволяет играть в новейшие игры. Однако оборудованием для «маньяков» компьютерных игр будут наборы которыми оснащены материнские платы с Z97, дающий очень большие возможности в паре с процессором i7.
Intel H670
Эта модель чипсета – последняя ступенька перед вершиной, причем по возможностям ближе к Z690, нежели B660. Не исключено, что именно поэтому чипсеты Hx70 менее популярны, нежели соседние модели. Тем не менее, чипсет интересный.
По-прежнему недоступен разгон процессора что, на мой взгляд, небольшой недостаток. Зато шина DMI состоит из восьми линий, целая куча интерфейсных линий для карт расширения. Разве что портов USB 3.2 Gen 2 столько же, сколько и у B660.
В итоге, что можно собрать на H670? Высокопроизводительную игровую систему – да. Высокопроизводительную рабочую станцию с несколькими скоростными SSD (в том числе с пока не существующими накопителями PCIe 5.0) или разнообразными контроллерами – без проблем. В том числе с возможностью организации RAID-массива из SATA (кстати, их может быть до 8 штук) или PCIe устройств.
Единственное, что нельзя – заняться разгоном
Если жить не можете без выжимания всех соков из CPU, да еще и есть средства приобрести действительно качественную и навороченную материнскую плату как основу для не менее навороченного CPU, то имеет смысл обратить внимание на вершину
В чем различия чипсетов Intel 1151v2. Обзор чипсетов Intel Z370, H370, B360 и H310
Сегодня мы попробуем разобраться в чем различия чипсетов Intel 1151v2, и каковы отличия материнских плат на чипах Intel Z370, H370, B360 и H310. Напомню, в одной из прошлых статей мы уже останавливались на особенностях платформы LGA1151.
Восьмое поколение процессоров Intel (кодовое название Coffee Lake) в октябре 2021 года пришло на смену предшественнику — Intel Kaby Lake. По сути Coffee Lake является более усовершенствованным Kaby Lake, без изменения техпроцесса (14 нм). Однако, данное событие в мире компьютерного сообщества получилось весьма знаковым. Впервые за долгие годы Intel решилась на шаг в сторону наращивания числа вычислительных ядер. Неизвестно насколько долго нам пришлось бы ждать этого события если бы не активность другого микропроцессорного гиганта AMD. Который, весьма своевременно выпустил неплохие многоядерные процессоры семейства Ryzen. Конкуренция – двигатель прогресса.
Из-за повышенных требований новых процессоров к системе питания гнезда LGA 1151 они (процессоры) оказались несовместимы с материнскими платами из 200-ой серией чипов. Во всяком случае таково официальное заявление Intel. Однако энтузиасты из Китая путем модификации микрокода BIOS опровергли данное заявление. Им удалось запустить процессоры 7-го поколения на плате с чипсетом Z370 и наоборот. Чего не сделаешь ради прибыли?
Для простых пользователей это обозначало лишь одно – покупка новой материнской платы. Процессоры семейства Coffee Lake, как и прежняя линейка, имеют разъем LGA1151, но совместимы только с платами на основе чипов Intel 300-й серии — Z370, H370, B360 и H310.
Покупая новый процессор из семейства Coffee Lake, пользователь должен выбирать мат плату с сокетом LGA1151v2 и чипсетом 300 серии.
В чем различия чипсетов Intel 1151v2
Теперь давайте попробуем разберемся в чем разница между чипсетами Intel — Z370, H370, B360 и H310. Новые чипсеты Z390 и Q360 будут объявлены, предположительно, в начале осени.
Решения на основе чипов Z390, Z370 и Q370 — топовый сегмент. Все остальные получаются за счет «урезания» функционала топовых моделей.
Z370 Aorus Gaming
Если совсем коротко, то Z390, Z370 – если нужно все лучшее и возможность разгона процессора и оперативной памяти. Процессор Intel тоже должен поддерживать разгон, иметь разблокированный множитель. Такие процессоры маркируются индексом «К». Пример — 8700K.
Asus TUF H370
Решения на основе H370, B360 — более массовый («народный») сегмент, но уже не поддерживающий разгон, ни процессора, ни оперативной памяти. По сути отличие между ними лишь в том, что платы с набором H370 позволяют организовать дисковый (RAID) массив – связка из нескольких жестких дисков для их общего ускорения работы.
ASRock H310M-HDV
Платы с чипсетом H310 — это самый бюджетный сегмент. О разгоне речи не идет. Оптимальное решение для процессоров младшей линейки семейства Coffee Lake.
Если для вас это все слишком сложно, то вышеизложенное будет проще понять если ориентироваться на данную таблицу.
Итак, мы разобрали в чем различия чипсетов Intel 1151v2. Теперь возникает вопрос — какую материнскую плату выбрать?
Выбор материнской платы на чипсете Intel 300-й серии
Здесь все достаточно просто. При выборе материнской платы на чипсетах Intel Z370, H370, B360 и H310 нужно отталкиваться от того, что в действительности нужно пользователю и каким бюджетом он при этом располагает.
Планируете разгон процессора и оперативной памяти, ваш выбор — Intel Z370;
Универсальный ПК — Intel B360 или H370 (если нужен RAID-массив);
Бюджетная система — Intel H310.
Выбирайте мат. плату исходя из более важных для вас характеристик. Например, числу слотов под модули памяти (лучше если их будет 4), или форм-фактору. Нужна компактная система — смотрите в сторону мат плат формата Micro-ATX и Mini-ITX. Количеству слотов PCI и PCI-E, USB, FireWire, SATA. Есть ли новый тип слота M.2 для установки более скоростных SSD.
Нет никакого понятия «игровая» материнская плата — это маркетинг чистой воды. Даже на бюджетной плате с чипсетом Intel H310 можно получить вполне приемлемые FPS. Следует понимать, что более дешевые платы на чипсете Intel H310 не имеют радиаторов для цепи VRM, а значит разумный максимум для таких плат — Intel Core i5 8400.
Надеюсь, данная статья помогла вам разобраться в особенностях 300-й серии чипсетов Intel. Как видите, различия чипсетов Intel 1151v2 не такие уж и существенные, но в любом случае сделать свой выбор теперь станет проще.
Если вы собираете компьютер и ищите лучшие цены на комплектующие, то вариант номер один — Computeruniverse.ru (статья Как покупать в Computeruniverse). Проверенный времен немецкий магазин. Купон на 5% евро скидки — FWXENXI. Удачной сборки!
Простыми словами
Давайте ещё раз простыми словами про то, что же такое чипсет, и для чего он вообще нужен на системной плате. Чипсеты необходимы для правильного обмена информации между внутренними подключенными устройствами к материнской плате. Например, у нас есть видеокарта и процессор, которые должны взаимодействовать друг с другом для правильной работы.
Процессор и видеокарта подключены как раз к материнской плате. И вот на материнской плате есть целая система плат, микропроцессоров и микросхем, за счет которых и выполняется правильный обмен информации – это и есть чипсет. Далее мы разберем данное понятие чуть поподробнее, а также я покажу – где же он находится.
Рассмотрим на примере
Теперь давайте взглянем на чипсет. Взгляните на картинку ниже – у данной материнской платы можно увидеть два моста: южный и северный. Первый находится чуть ближе к процессору, а второй чуть ниже.
Теперь давайте посмотрим – за что же отвечает северный и южный чипсеты.
- Северный – отвечает за работу: процессора, оперативной памяти и видеокарты.
- Южный – отвечает за все остальные устройства и контроллеры, к которым относят: USB, SATA, звук и т.д.
Ориентироваться на архитектуру нижней картинки не стоит, так как она уже немного устарела, но все же она наглядно показывает работу чипсетов.
Современные и старые чипсеты напрямую влияют на производительность материнской платы и ПК в целом. Также производительность зависит от пропускной способности шины, на которой они установлены – в мануалах часто обозначают данный показатель как FSB или Front Side Bus. Среди обычных пользователей могут встретиться также и другие названия: частота шины, скорость шины и т.д.
В целом производительность шины зависит от двух понятий:
- Частоты – измеряется в мегагерцах (GHz) или гигагерцах (MHz). Показывает – сколько раз в секунду происходит обмен информации.
- Ширина – это количество байт, которые можно передать за один раз или один герц.
В итоге у нас выходит два показателя: частота и ширина. Расскажу на примере – представьте, что у нас в порту есть грузчики, которые должны непрерывно таскать коробки из одного места в другой. Вот количество грузчиков – это частота. А количество коробок, которое они могут унести за раз – это ширина.
Но чтобы не оперировать сразу двумя величинами придумали третью, которая получается при умножении частоты на ширину. Получается как раз та самая пропускная способность шины, и измеряется она в гигабайтах в секунду (ГБ/c или GB/s). Как видите из нижней картинки, пропускная способность у разных шин с разными устройствами может быть разной.
Северный же мост также связан с оперативной памятью, так как без неё нормальная работа в системе просто невозможна. Это происходит через специальную шину RAM Bus. Данная шина имеет 128 контактов, плюс одну интересную фишку – она работает в двухканальном режиме.
То есть если вы подключите одну плашку памяти в один канал, то она будет задействовать только половину этих контактов, и в результате будет работать в два раза медленнее. Именно поэтому чаще всего покупают две плашки и подключают их в два разных канала. На материнской плате они обычно обозначены разным цветов слотов для оперативной памяти.
Intel H610(E)
Уже традиционно вторая цифра в маркировке указывает на положение данной модели в иерархии, и чем она меньше, чем ниже занимаемая ступенька. H610 – самый младший чипсет в семействе, с ограниченным набором функций.
Ему не положена 4-я версия PCIe, количество линий минимально (всего восемь PCIe 3.0), да и связь с CPU идет только по четырем линиям. Контроллер памяти двухканальный, но, как и раньше, можно использовать только по одному модулю RAM. Нет встроенной поддержки RAID-массивов, количество SATA устройств может быть максимум 4.
Нельзя сказать, что это аналог предыдущего H510. Все же кое-какие улучшения присутствуют. Увеличилось количество конфигурируемых линий PCIe (восемь против шести у предшественника). Появилась поддержка USB 3.2, обновилась спецификация беспроводных интерфейсов, увеличилось количество подключаемых дисплеев.
В результате получаем неплохой чипсет для сборки системы бюджетно-среднего сегмента, офисной машины или игровой станции с довольно высокими характеристиками
Важно только помнить, что воспользоваться подключением SSD к процессорным линиям, увы, не получится
На мой взгляд, все же серьезное ограничение, которое способно дать повод обратить внимание на следующую в иерархии модель

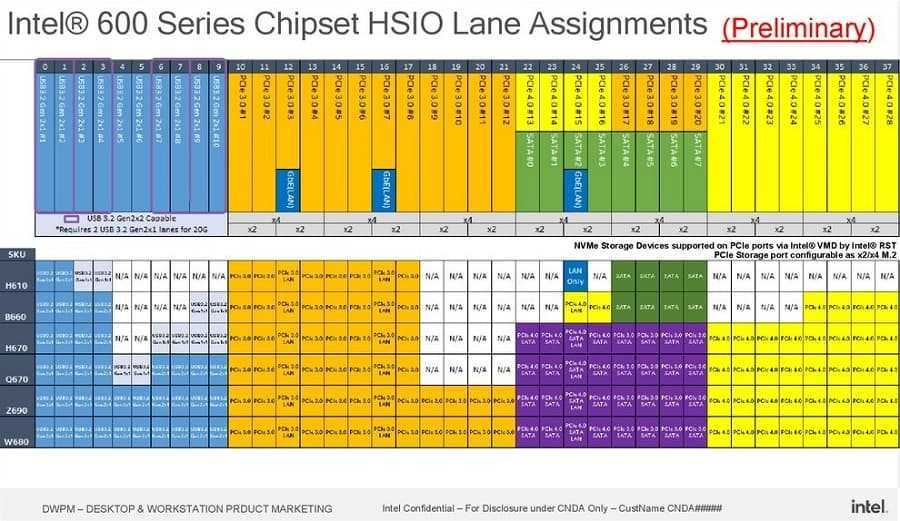

Таблица характеристик чипсетов
Что касается маркировки, то почти никаких изменений. Первая цифра привычно указывает на семейство чипсетов, а последующие уже идентифицируют модель. Разве что стала использоваться буква «E», указывающая на модификацию для встроенных систем, в частности, для ноутбуков.
Планируется к выпуску более десятка моделей чипсетов, начнем с десктопных, а версии для рабочих станций и корпоративного сегмента оставим на чуть попозже, т. к. о последних официальной информации на данный момент пока нет.
Те, кто знаком с предыдущими поколениями чипсетов (-й, -й серий), сразу заметят поступательное улучшение функционала без резких рывков. Структура семейства и распределение функционала между моделями до боли знакома.
Основные характеристики чипсетов:
| Чипсет | H610 | H610E | B660 | H670 | Z690 |
| Версия PCI-Express | 3.0 | 3.0 | 3.0, 4.0 | 3.0, 4.0 | 3.0, 4.0 |
| Макс. кол-во линий PCI Express 4.0 | — | — | 6 | 12 | 12 |
| Макс. кол-во линий PCI Express 3.0 | 8 | 8 | 8 | 12 | 16 |
| Конфигурации PCI Express | x1, x2, x4 | x1, x2, x4 | x1, x2, x4 | x1, x2, x4 | x1, x2, x4 |
| Конфигурации процессорных линий PCI Express | 1×16 | 1×16 | 1×16 + 1×4 | 1×16 + 1×4
2×8 + 1×4 |
1×16 + 1×4
2×8 + 1×4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
| Кол-во каналов DMI | 4 | 4 | 4 | 8 | 8 |
| Разгон CPU | — | — | — | — | + |
| Разгон RAM | — | — | + | + | + |
| Кол-во каналов памяти | 2 | 2 | 2 | 2 | 2 |
| Макс. количество DIMM | 2 | 2 | 4 | 4 | 4 |
| Поддержка Intel Optane | — | — | + | + | + |
| Макс. кол-во SATA 3.0 | 4 | 4 | 4 | 8 | 8 |
| Конфигурация RAID, (PCIe) | — | — | — | 0,1,5 | 0,1,5 |
| Конфигурация RAID, (SATA) | — | — | 0,1,5,10 | 0,1,5,10 | 0,1,5,10 |
| Кол-во поддерживаемых дисплеев | 3 | 3 | 4 | 4 | 4 |
| Поддержка Wi-fi и Bluetooth | Intel Wi-Fi 6E AX211(Gig+) | Intel Wi-Fi 6E AX211(Gig+) | Intel Wi-Fi 6E AX211(Gig+) | Intel Wi-Fi 6E AX211(Gig+) | Intel Wi-Fi 6E AX211(Gig+) |
| Макс. количество USB | 10 | 10 | 12 | 14 | 14 |
| Макс. количество USB 2.0 | 10 | 10 | 12 | 14 | 14 |
| Макс. количество USB 3.2 Gen 1 | 4 | 4 | 6 | 8 | 10 |
| Макс. количество USB 3.2 Gen 2 | 2 | 2 | 4 | 4 | 10 |
| Макс. количество USB 3.2 Gen 2×2 | 2 | 2 | 4 | ||
| TDP, Вт | 6 | 6 | 6 | 6 | 6 |
| Рекомендуемая цена, $ | 26 | 29 | 33 | 51 |
Какие самые заметные изменения? В первую очередь это версия PCIe. Если в 500-м семействе PCIe 4.0 присутствовал только в процессоре, то теперь CPU обновились до PCIe 5.0, а 4-я версия была по наследству передана чипсету. Правда не всем моделям – младшая 610(E) довольствуется «старым» PCIe 3.0.
Справедливости ради надо сказать, что у старших моделей не все доступные линии интерфейса соответствуют спецификациям 4-го поколения. Часть линий – это PCIe 3.0. Они могут конфигурироваться в широких пределах и использоваться для PCIe слотов или накопителей M.2.
Заметным отличием 12-го поколения CPU Intel является поддержка нового поколения оперативной памяти – DDR5. К чипсету это особого отношения не имеет, а вот возможность конфигурирования процессорных интерфейсных линий (напомню, 5-й версии PCIe), кому-то может показаться нужной.
Второе заметное и существенное изменение – шина DMI. Если в 500-м семейство наконец-то удвоилось (у старших моделей) количество линий связи между процессором и чипсетом той же 3-ей версии, что и у нескольких предыдущих поколений наборов системной логики, то в 600-м семействе мы уже имеем дело с версией 4.0, что в свою очередь удваивает пропускную способность.
Это полезный апгрейд, т. к. устраняет потенциальное «бутылочное горлышко», которое может возникнуть при установке нескольких быстродействующих SSD с интерфейсом PCIe 4.0, работающих под управлением чипсета.
Внесены изменения и в конфигурацию портов USB (поддержка USB 3.2 Gen 2 теперь есть и у самого младшего H610), а беспроводной модуль получил возможность работы с Wifi 6E.
«Санди Бридж» и чипсеты 6-ой серии
Наиболее «древние» из произведенных которые сейчас все еще можно встретить в продаже, относятся к 6-ой серии. Анонс их состоялся еще в начале 2011 года, а устанавливать в них можно любой ЦПУ семейств «Санди Бридж» и «Иви Бридж». В случае установки ЦПУ второго семейства может понадобиться Все эти чипы устанавливались в и зачастую были оснащены интегрированным графическим решением
Еще одной важной особенностью этой платформы было то, что она состояла только из одной микросхемы — «южного моста». А вот «северный мост» был интегрирован в процессор
Наиболее доступным среди них был чипсет Он позволял создавать недорогие офисные системы. Также на его базе можно было сделать неплохой ПК для учебы. А вот связки «Кор Ай5» или «Кор Ай7» и «Н61» выглядят совсем нелепо. Глупо в материнскую плату MiniATX с минимальной функциональностью устанавливать высокопроизводительный процессор. Этот чипсет позволял установить всего 2 модуля ОЗУ, оснащен одним слотом PCI-Express 16x v2.0 для установки внешнего графического ускорителя и имел 10 портов ЮСБ версии 3.0 и 4 порта SATA для подключения жестких дисков или привода для чтения оптических дисков.
Средний сегмент занимали Q65, B65, Q67 (эти чипсеты не поддерживали чипы «Иви Бридж»). Разница между ними и Н61 заключалась в количестве слотов для оперативной памяти (в этом случае их было 4 вместо 2) и портов для накопителей (5 против 4). Изначально для наиболее производительных использовались Н67 и Р67. Первый из них поддерживал интегрированное видео, но был оснащен лишь одним слотом для установки внешнего графического ускорителя. А второй был нацелен лишь на использование (у него было 2 слота для этих целей), но вот встроенный графический акселератор на таких материнских платах не работал. В свою очередь, решения на базе Z68 объединили в себе лучшие стороны Н67 и Р67. Именно этот чипсет можно считать наилучшим для данной платформы.
Иви Бридж
2012 г. подарил миру очередное техническое решение. Им стали центральные процессоры «Иви Бридж». Кардинальных отличий по сравнению с вышеописанным устройство не получило.
Однако изменился технологический процесс. Был осуществлен переход с 32 нм на 22 нм. У этих чипов одинаковый сокет — 1155. Системы начального уровня создавались на основе чипсета Н61. Для более производительных вариантов применяются Н77, Q77, Q75 и В75. Данные системы имеют один разъем для видеокарты, а также четыре слота для видеокарты. Наиболее скромные параметры имеет В75. Речь идет о 4 портах USB 3.0 и 8 — стандарта 2.0, единственный SATA 3.0 и 5 — версии 2.0. На основе последних организуется дисковая подсистема.
Заключение. Чипсеты для 12-го поколения Intel Alder Lake
В структуре моделей чипсетов у Intel ничего не поменялось. Разгон CPU – тут без вариантов Z690, и обсуждать нечего.
Если же переплачивать за процессор с буковкой «K» в маркировке желания нет, то вариативность выбора существенно шире. Если по минимуму, то H610 хороший вариант. Жаль, что к процессору не удастся подключить SSD под систему. В остальном же каких-либо существенных ограничений для нетоповой сборки нет.
Тем не менее, весьма интересным вариантом выглядит B660. Если не замахиваться на что-то типа Core i9-12900, а ограничиться Core i5-12400 или максимум Core i7-12700 в любой модификации, и при этом дополнительных дискретных контроллеров будет минимум, да и количество накопителей ограничится несколькими штуками, то именно эта модель чипсета вполне может оказаться оптимальным выбором. B660 может стать мэйнстримовским вариантом с оптимальным сочетание цены и функционала.
Вот по поводу H670 есть сомнения. Интересный вариант, и рекомендованная цена совсем немного выше, чем у стоящего чуть ниже в линейке моделей B660. При этом потенциально возможностей у H670 заметно больше. Другой вопрос, если кроме видеокарты особо ничего устанавливаться не будет, то есть ли смысл переплачивать за более дорогой чипсет?
Младший H610 – выбор для офисных ПК и недорогих сборок, когда задача экономии средств является одной из приоритетных. Тем не менее, это не означает, что его хватит только для таблиц Excel и «косынки». Может, для топовой игровой системы он и не подойдет, но вот для сборки среднего уровня годится более чем.
При этом останутся ресурсы для некоторого расширения конфигурации дискретной видеокартой, несколькими SSD накопителями.
Хороших покупок!
