Технология ремонта lcd-дисплеев

Как разобрать монитор

Большинство мониторов крепятся на болтики, однако некоторые могут вскрываться только через клипсы. Поэтому, перед самостоятельной разборкой, поищите в интернете модель своего монитора и мануал по разборке, чтобы случайно его не повредить.

Техника безопасности

После разборки монитора нельзя трогать детали и контакты на обратной стороне платы

В первую очередь обратите внимание на электролитические конденсаторы. Они могут быть заряжены до опасных значений напряжения, несмотря на то, что визуально целые

С помощью мультиметра в режиме измерения постоянного напряжения измерьте его на конденсаторах. Если напряжение хотя бы на одном электролитическом конденсаторе выше, чем 0, его надо обязательно разрядить.

Лучше всего разряжать конденсаторы через лампочки накала. Они заберут через себя всю емкость, и загорятся на несколько секунд. Некоторые радиолюбители исполняют отвертку, но это не самый лучший выбор. Появится хлопок или искра, которые могут повредить рядом находящиеся детали от резкого движения отверткой.

Если вы обнаружили, что вышел из строя только предохранитель — это не повод сразу его менять и включать монитор в сеть. Проверьте все компоненты платы неисправность. Перед включением в сеть 220 В подключите через вилку лампочку накала на 40 Вт. Она подействует как предохранитель. Если монитор неисправен — лампочка загорится и зашунтирует короткое замыкание.

Правила оформления акта

Акт не имеет стандартного унифицированного образца, поэтому составляется в свободной форме или по разработанному и утвержденному в компании шаблону. Он может быть написан как на обычном листе А4 формата, так и на фирменном бланке организации, причем как в рукописном, так и в печатном виде. Главное, чтобы он был удостоверен подписями всех членов специальной комиссии. Составлять документ необходимо не менее чем в двух экземплярах, в зависимости от количества заинтересованных сторон. Каждая из копий должна быть заверена оригинальными подписями.

В акте обязательно должны содержаться

• сведения о наименовании оборудования,
• его паспортные данные,
• технические характеристики и прочие параметры.

Чем сложнее оборудование, тем более детально его следует описывать, вплоть до фиксации условий хранения и эксплуатации.

Здесь же нужно внести подробные данные о выявленной неисправности.

Иногда к акту в качестве дополнительного приложения прикладывают фотографии поломки, которые должны быть утверждены руководителем предприятия.

Неисправности монитора для списания

Физический и моральный износ — наиболее распространенная причина для отправки компьютерного монитора на списание. Это объясняется, что:

• в первую очередь, срок их эксплуатации относительно не долог — 3–5 лет (в зависимости от типа монитора) согласно действующему регламенту,
• , оборудование очень быстро морально устаревает за счет появления новых усовершенствованных технологий,

В список неполадок CRT (ЭЛТ) мониторов входит неисправность:

• блока кадровой развертки в результате нарушенных требований к показателям рабочей температуры;
• блока питания монитора с последующей поломкой модулей перепадов электронапряжения;
• блока строчной развертки в результате пробоя ДКС трансформатора и высоковольтных цепей скопления пыли;
• элементов видеоплаты в результате устаревания или несоблюдения рабочего режима температуры;
• элементов кинескопа, следствием чего является снижение уровня намагниченности, искажение изображения, нарушение цветопередачи (причиной может стать механическое повреждение или устаревание его элементов).

Причиной для списания TFT (ЖК) мониторов может стать выход из строя:

• лампы подсветки или ее инвертора истекшего срока службы или механических повреждений;
• системной платы по истечении срока эксплуатации и др.;
• матричной платы в результате внешних воздействий: удара, попадания влаги ;
• блока питания скачков напряжения.

Поводом для списания может служить повреждение:

• блока питания с последующим выгоранием первичных электроцепей;
• инвертора напряжения и ламп подсветки в результате удара или выгорания при неправильной эксплуатации, истечения срока службы;
• процессорной платы;
• платы матрицы попадания влаги, удара;
• электролитических конденсаторов, транзисторов инвертора и пр.

При установлении факта непригодности к ремонту монитор подлежит замене или списанию. Установленная причина в обязательном порядке указывается в результатах экспертизы монитора для списания.

Списание мониторов в бюджетных учреждениях

В бюджетных учреждениях соблюдается отдельный регламент списания компьютерной техники в соответствии с правительственным Постановлением № 834 от и «Положением о списании имущества». Это обусловлено тем, что, по сути, учреждение не является собственником, просто не имеет права им распоряжаться, а только пользоваться государственным имуществом (ресурсами) с целью оперативного управления (согласно ст. 298 ГК РФ). Практически каждое бюджетное учреждение имеет собственную Комиссию по списанию (учету), в обязанности которой входит:

• экспертиза подлежащего списанию и утилизации оборудования (мониторов) и сопроводительной технической документации;
• принятие решения с указанием причин и сроков списания монитора;
• составление акта на списание оргтехники.

Задокументированные результаты экспертизы, решение Комиссии и акт предоставляются в ГРБС на утверждение. Заключительное решение о списании выносит:

• представитель (или его руководство) государственных органов, уполномоченный распоряжаться бюджетными средствами (ГРБС), после согласования всех нюансов с Росимуществом
• непосредственно руководство бюджетного учреждения, наделенное вышестоящими органами соответствующими полномочиями.

Лишь после получения положительного ответа на списание, бюджетное учреждение может обратить в компанию по утилизации. Все соглашения и условия сотрудничества оформляются в договоре. активно сотрудничает с бюджетными организациями Москвы, предлагая выгодные условия по утилизации оргтехники.

Акт о неисправности оборудования

Оформление акта о неисправности оборудования происходит в тех случаях, когда случается поломка оборудования и требуется установить ее причины, а также принять решение о его дальнейшей судьбе. Акт может быть составлен как в отношении бытовой офисной техники, так и применительно к сложным техническим устройствам.

От дефектного акта данный документ отличается тем, что он составляется в процессе эксплуатации оборудования и ответственность за его неисправность обычно несут работники предприятия. Чаще всего подобные акты составляются на крупных промышленных предприятиях, где используется большое количество различного оборудования.

К вашему вниманию! Этот документ можно скачать в КонсультантПлюс.

Варианты утилизации старого монитора

Мониторы можно разделить на две основные группы:

1. Старые модели с электронно-лучевой трубкой (ЭЛТ).
2. Новые жидкокристаллические мониторы.

Мониторы с электронно-лучевой трубкой

Если по какой-то причине у вас имеется ненужный монитор, не держите его дома, где он будет только занимать место. Сегодня существует несколько вариантов избавиться от ненужной техники и при этом получить прибыль.

Продать

Если монитор еще находится в рабочем состоянии, его можно продать на Avito или на другом сайте объявлений. Студенты или начинающие фирмы часто закупают исправную б/у технику для работы.

Скупка

В большинстве городов имеются скупки, которые принимают старую технику, в том числе и мониторы, на запчасти

Обратите внимание, что перед тем, как нести монитор в скупку, найдите всего составляющие: провода, диски с драйверами, если такие шли в комплекте. На самом устройстве не должно быть царапин, потертостей и других серьезных повреждений

Сколы, продавленности, подтеки, вертикальные или горизонтальные полосы при включении, посторонние символы на экране снизят стоимость монитора. В зависимости от состояния монитора (исправность, был ли экран уже в ремонте, разбирался, год выпуска и особенности модели), вам выплатят денежное вознаграждение.

Акции в гипермаркетах

Крупные сети по продаже бытовой техники несколько раз в год проводят акции по обмену старых устройств на новые. Так вы можете не только решить проблему с тем, куда деть монитор, но и получите возможность купить новый с хорошей скидкой.

Компания по утилизации

Избавить вас от устаревшего монитора могут специальные фирмы, занимающиеся утилизацией бытовой техники. Сотрудники сами приедут к вам и вывезут ненужные устройства.

Из этих мониторов получится много нового сырья для производства

Цена на утилизацию мониторов зависит от:

• необходимости технического освидетельствования;
• вида техники и оборудования;
• размеров партии;
• транспортных затрат.

В среднем за утилизацию монитора придется заплатить не менее 200 рублей, но это в 5 раз меньше, чем штраф, полагающийся за его выкидывание на свалку.

Порядок осмотра дисплея может быть такой:

•   выключить ПК и отключить кабель сетевого питания от задней панели системного блока;
•   отсоединить все кабели, идущие к дисплею;
•   снять с кинескопа высоковольтный заряд, для чего взять длинную тонкую отвертку с изолированной руч­кой, заземлить жало и подсунуть его под резиновый колпачок, который подводит высокое напряжение от строчного трансформатора на второй анод кинескопа, при этом будет слышен щелчок и заряд кинескопа сте­чет в землю;
•   удалить пыль (протереть тряпкой или пропылесосить) со всех деталей монитора, особенно с высоковольтной его части;
•   внимательно осмотреть все детали, обращая внимание на потемнения, трещины, подтеки пластмассы, про­гибы, нештатные замыкания проводников и паек;
•   освободить блок питания и основную печатную плату от крепления и внимательно осмотреть состояние пе­чатного монтажа; в случае обнаружения мест некаче­ственной пайки (пористость, потерявшее блеск олово, ободок из разрушенного припоя вокруг ножки радио-компоненты) их необходимо пропаять, не оставляя при этом заостренных паек, снимая флюс и канифоль, промывая плату ацетоном (не спиртом!);
•   обнаруженное окисление контактов на печатной плате и микросхемах, устанавливаемых в панельки, удалять мягким ластиком, растворителем или специальным аэрозолем.
Периодически выполняя описанные процедуры профилак­тического обслуживания, вы значительно продлите срок ра­боты дисплея. Опыт эксплуатации и ремонта дисплеев по­казывает, что около 60-80% всех отказов можно предотвра­тить.

Основные неисправности монитора

Чтобы починить свой монитор, сначала следует выявить его неисправность. Уже после этого станет понятно, есть ли варианты его ремонта.

Не включается

В такой ситуации обычно экран включается на секунду, а потом сразу тухнет. Это бывает в том случае, если из строя вышла плата источника питания, которая встроена в экран. При этом если у человека техника со встроенным источником питания, то при его поломке достаточно заменить деталь.

Мигает изображение

В этом случае точно потребуется ремонт монитора, поскольку неисправность заключается в работе блока питания. Сначала проверяют кабели питания и то, насколько корректно они переводят сигнал.

Проблемы с блоком питания возникают из-за вздутых конденсаторов, поэтому для ремонта монитора необходимо снять эти элементы и заменить их на новые детали.

Выключается

Если монитор выключается внезапно, то проблема может заключаться в неисправной микросхеме, вздутых электролитах или микротрещинах в плате. Для устранения такой неисправности потребуется заменить поврежденную деталь, при этом во время работы монитора будет слышен высокочастотный писк.

Пропала подсветка

Ремонт подсветки монитора выполнять сложнее, но тут хотя бы сразу можно понять, что дело именно в ней, поскольку если посветить фонариком на экран, то картинка будет видна.

При такой неисправности сгорает блок питания, инвертор или лампочки, которые отвечают за подсветку. При этом сначала затемнение формируется лишь по краям, но со временем начинает заполнять весь экран.

Вертикальные полосы

Специалисты в сервисных центрах обычно говорят, что такую неисправность мониторов починить невозможно, поэтому гораздо проще купить новый экран. Дело в том, что за таким нарушением стоит изменение работы матрицы, а полосы появляются в результате того, что сигнальный шлейф отходит от ее электродов. Там придется менять большую часть запчастей, поэтому действительно выгодней взять новый экран.

Пятна

Это нарушение возникает в том случае, если экран недавно упал или пострадал от сильного удара. Они очень чувствительны, поэтому даже от контакта с тупым предметом может появиться битый пиксель.

Подсветка без картинки

Экран становится белого или серого цвета. Сначала проверяется сохранность кабелей, для этого их подключают к другому устройству. Потом изучают состояние блока питания и напряжения, которое дают его части. Если и здесь не найдено изменений, то проверяют плату, которая дает видеосигнал. Если и здесь все нормально, то пользователю ничего не остается, кроме как проверить состояние микроконтроллера и прошивки. При их неполадке выполнить ремонт монитора своими руками не получится, проще продать устройство на детали.

Не работает кнопка управления

Для устранения такой неисправности у ЖК монитора достаточно снять раму и вытащить плату. В ней будет трещина, которую нужно устранить, поскольку она нарушает целостность проводников.

Сниженная яркость

Это бывает при старении ламп или изменения работы инвертора. В этом случае ремонт монитора обычно выполняется своими руками, поскольку достаточно снять испортившуюся деталь и поставить новую.

Дрожание картинки

Это бывает при наличии электромагнитных помех, которые сказываются на работе кабеля. Сначала меняют его, а потом используют фильтрующие емкости для налаживания сигнала.

Для чего нужна утилизация

С развитием технологий в каждом доме появляется больше приборов и новых гаджетов, но мало кто знает, как правильно утилизировать старую технику. К самой широко используемой категории приборов следует отнести компьютерную и организационную технику, а точнее мониторы. Их составные части такие, как пластик и металл не разлагаются в природных условиях. Попадая на свалку, они выделяют опасные вещества в почву и воды, отравляя все вокруг. Именно поэтому мониторы нельзя просто выбрасывать, им требуется особый способ уничтожения – утилизация и вторичная переработка.

Выброшенные мониторы

Правовая сторона утилизации

Отправлять устаревший монитор на мусорный полигон запрещено законодательно. Согласно закону № 89 «Об отходах производства и потребления», юридические и физические лица обязаны отправлять старое устройство на утилизацию. Противном случае за выбрасывание техники можно получить штраф.

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. Разобрать ЖК монитор в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор

ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел диодный мост и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный резистор около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы отверткой , то берегите глаза от искр!

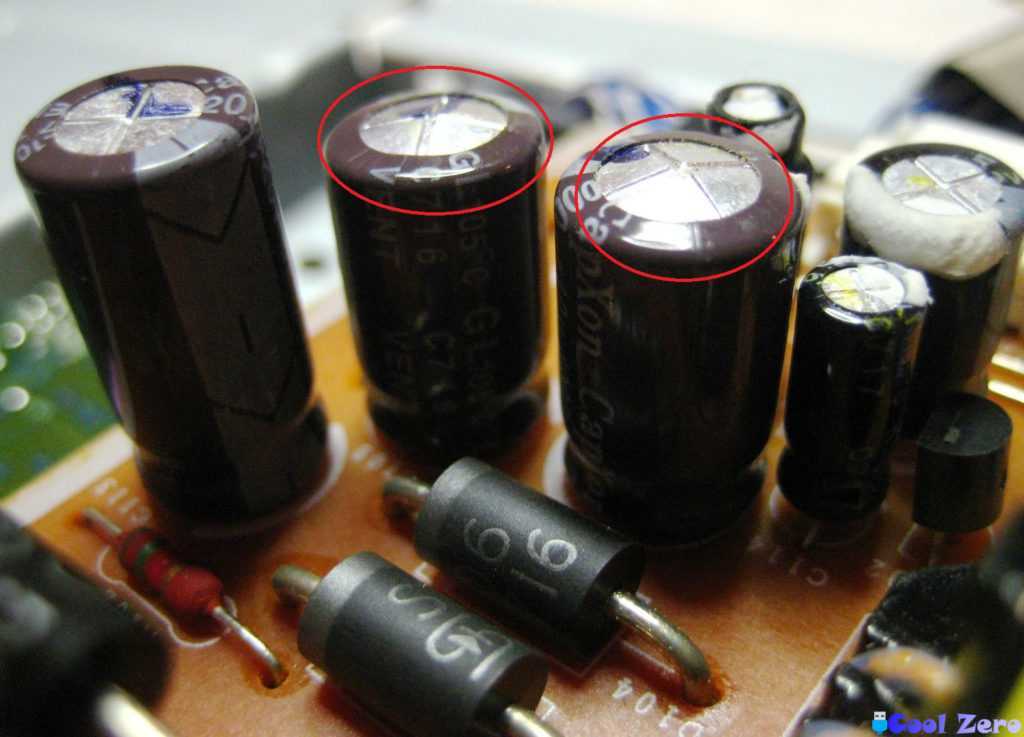

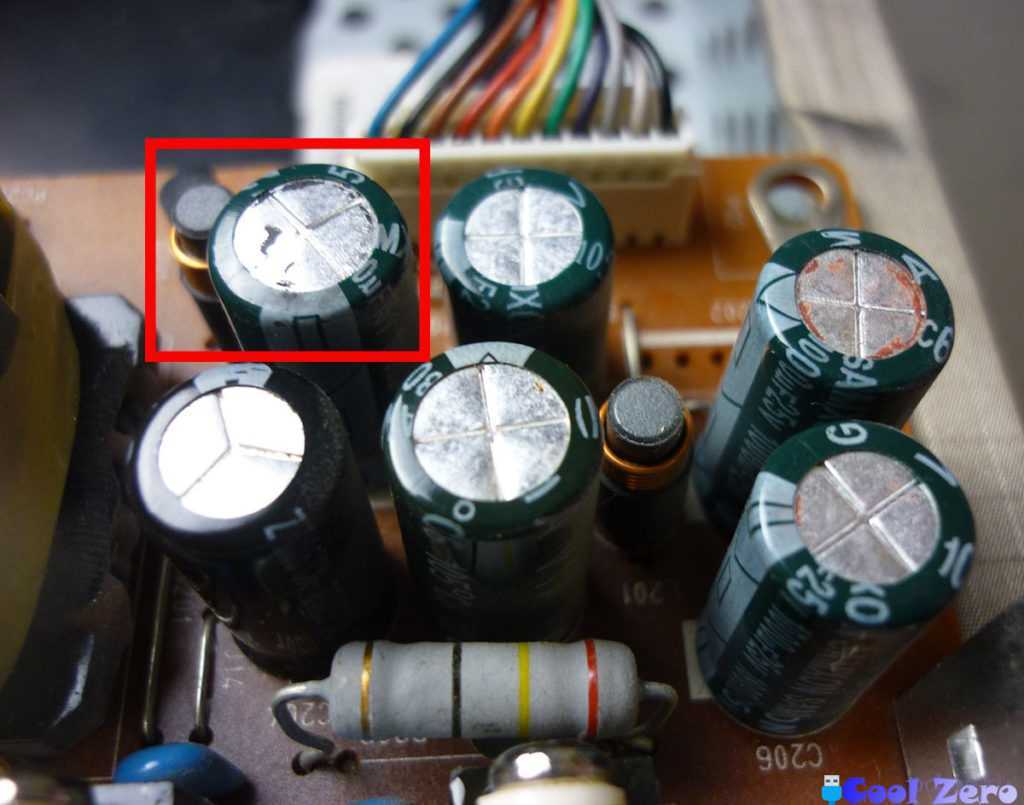

Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer и Samsung. Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.

Предотвратить отказ

Как показывает опыт, отказы дисплеев начинаются пос­ле 3—5 лет эксплуатацией. Срок их исправной работы можно значительно увеличить, строго соблюдая правила размещения­ния, эксплуатации и профилактического обслуживания.

Как ускорить работу компьютера

Таблица 12. Стандарты графического разрешения

Графическое разрешение	1Mb DRAM	2Mb DRAM	4Mb DRAM	8Mb DRAM	Макс, частота регенерации
640x480x4 Ьрр	X				100 Hz
640x480x8 Ьрр	X	X			100 Hz
640x480x16 Ьрр	X	X			100 Hz
640x480x24 Ьрр	X	X			90 Hz
640х480х32Ьрр		X			60 Hz
800x600x4 Ьрр	X				100 Hz
800x600x8 Ьрр	X	X			100 Hz
800x600x16 Ьрр	X	X			75 Hz
800x600x24 Ьрр		X			60 Hz
1024x768x4 Ьрр	X				100 Hz
1024x768x8 Ьрр	X				75 Hz
1024x768x8 Ьрр		X			100 Hz
1024x768x16 Ьрр		X			60 Hz
1280x1024x4 Ьрр	X				75 Hz
1280x1024x8 Ьрр		X			75 Hz

Сами по себе дисплеи не ломаются. Чаще всего причи­ной отказа является ускоренное старение, вызванное небла­гоприятными условиями работы. Для продления срока службы монитора необходимо вы­полнять следующие требования:

• не устанавливать монитор у открытого окна, а также рядом с радиаторами отопительной системы;
• выдерживать расстояние между дисплеями (не менее одного метра);
• не закрывать вентиляционные отверстия дисплея;
• не курить и не готовить пищу рядом с дисплеем и ПЭВМ;
• закрывать чехлом дисплеи, находящиеся в нерабочем состоянии;
• ежемесячно разбирать дисплей и удалять пыль пылесо­сом;
• очищать экран дисплея антистатическим препаратом;
• использовать защитный фильтр, устанавливаемый на экран дисплея;
•  стол перед компьютером должен иметь неэлектризую-щееся покрытие;
• в сухих помещениях установить увлажнитель воздуха для поддержания влажности на уровне 50%;
• помните, что несколько минут, затрачиваемых ежене­дельно на профилактический осмотр монитора, оку­пятся часами его исправной работы.

Инструкция по написанию акта о неисправности оборудования

• В первой части документа пишется его название и коротко обозначается его суть (в данном случае «о неисправности оборудования»), а также указывается населенный пункт, в котором он оформляется и дата: число, месяц (прописью), год.
• Затем вписывается полное наименование предприятия, эксплуатирующего оборудование с обозначением его организационно-правового статуса (ИП, ЗАО, ОАО, ООО).
• Далее фиксируются сведения, касающиеся непосредственно оборудования. Здесь надо внести данные о его наименовании, заводском номере, дате приобретения и номере счета, по которому произошла оплата. Также следует указать дату установки или монтажа, т.е. фактическую дату начала использования.
• В завершение в этой части необходимо описать выявленную поломку, причем сделать это нужно максимально четко и подробно, чтобы в случае обращения в суд, данный документ не вызвал замечаний и был признан в качестве доказательной базы.
• Вторая часть акта включает в себя таблицу, где документируются произведенные представителями организации меры к выявлению и устранению неисправности, а также их результат. Если производилось несколько действий, их следует указать отдельными пунктами.
• После этого под таблицей необходимо сделать заключение либо о полной негодности оборудования к дальнейшему использованию, либо о возможности последующей эксплуатации при проведении определенных ремонтных работ.
• В заключительной части акта его должны подписать представители компании, в том числе ее руководитель. Затем документ можно проштамповать, но последнее действие необязательно, если вы работаете без печати, что, собственно, закон допускает.

Ремонт подсветки

На ремонте монитор SAMSUNG GH19LS с проблемой «выключается через пару секунд работы». Первые же мысли возникают насчет блока питания.

Судя по всему, монитор уже ремонтировался так как заменены электролиты. К тому же, у одного из них явно не хватало по высоте вывода и его «удлинили» проводом. Конденсаторы не на тот номинал по напряжению. Лучше перепаять на те, которые нужны.

Затянутый процесс ремонта

Неисправность осталась. Монитор не включается. Далее нужно сделать диагностику преобразовательной части. Так как монитор гаснет через пару секунд, а сама кнопка включения горит, то это значит, что гаснет подсветка. Проблема либо в лампах, либо в трансформаторах. При измерении сопротивления обмоток одного из них выяснилось, что у одного трансформатора оно отличается около 10 Ом. Это много, и разница в потреблениях ламп возрастает, из-за чего и срабатывает защита блока питания. Выход из ситуации — это поменять трансформатор. Но его не так легко достать.

Почему сразу два? Так как трансформаторы с донора и рассчитаны под другие параметры, то и подсветка гореть будет по-другому. То есть если оставить один трансформатор «родной», а второй вышедший из строя заменить «донорским», то будет неравномерное свечение. Да и инвертор выйдет из строя рано или поздно. К тому же, тип крепления выводов у трансформатора с «донора» другой.

Есть другой выход. Трансформаторы с донора, только пришлось поставить целую плату вместе с ними. Для этого потребовалось подавать отдельно на них питание и сигнальный провод. Кстати, при замене трансформатора с «донора» еще необходимо одно условие — размер диагонали экрана. Ремонтируемый монитор и «донорский» должны быть одного размера (или близкие) так как лампы разные, ток разный, напряжение разное.

Донорские трансформаторы по сравнению с электролитическими конденсаторами не так сильно изнашиваются.

Пайка производится на место электролита питания новой платы, а сигнальный на место шлейфа, где по схеме идет сигнал включения подсветки.

Работает. Проблема была повышенном в сопротивлении обмотки трансформатора подсветки. Это может быть и из-за окончания его срока службы.

Утилизация компьютерной техники

Компьютерное оборудование содержит в себе различные элементы, среди которых:

• вещества, опасные для окружающей среды, т. е. подпадающие под действие закона «Об отходах» от 24.06.1998 № 89-ФЗ;
• драгметаллы — благодаря драгоценной «начинке», на списываемый компьютер распространяется действие закона «О драгметаллах» от 26.03.1998 № 41-ФЗ, а также инструкций Минфина по специальному учету драгметаллов.

Таким образом, компьютерная техника относится к объектам, которые нельзя просто выкинуть на свалку при списании. Необходимо передать их для утилизации лицензированной специализированной компании. Порядок утилизации следует обозначить и утвердить в комплекте документов на списание.

ОБРАТИТЕ ВНИМАНИЕ! Если по общему правилу процесс списания компьютеров выглядит достаточно простым, то необходимость привлекать лицензированную компанию для утилизации может повлечь за собой и необходимость проведения дополнительной экспертизы оборудования специалистами утилизирующей компании. О том, почему требуется контролировать отходы и как оформить акт инвентаризации отходов, читайте здесь

О том, почему требуется контролировать отходы и как оформить акт инвентаризации отходов, читайте здесь.

Как учесть утилизацию компьютерной техники в бухгалтерском учете? Подробную инструкцию по данной процедуре можно найти в КонсультантПлюс. Получите бесплатный пробный доступ к системе и ознакомьтесь с разъяснениями экспертов.

Нюансы списания оргтехники для бюджетников

Чтобы списать компьютерную технику, являющуюся объектом основных средств, учреждение должно организовать специальную постоянно действующую комиссию (п. 34 Единого плана счетов, утвержденного приказом Минфина РФ от 01.12.2010 № 157н). Списание основных средств осуществляется на основе ее решения.

При этом чтобы принять решение о списании с учета компьютерной техники, являющейся объектом учета основных средств, бюджетная организация должна проверить соблюдение нескольких критериев (п. 46 приказа Минфина РФ от 31.12.2016 № 257н), а именно, что она:

• не осуществляет контроль за списываемым объектом ОС;
• не осуществляет расходы, связанные с распоряжением им (владением и (или) пользованием);
• не имеет права на получение экономической выгоды и извлечение пользы от распоряжения (владения или пользования);
• не участвует в распоряжении (владении и (или) пользовании) выбывшим объектом, числящимся на учете,
• не использует его в той степени, которая предусматривалась при его признании;
• оценила величину дохода (расхода) от выбытия объекта;
• оценила прогнозируемые экономические выгоды или полезный потенциал, связанные с объектом, а также прогнозируемые (понесенные) затраты (убытки), связанные с его выбытием.

Решение комиссии о списании компьютера с бюджетного учета оформляется актом о списании объектов нефинансовых активов (кроме транспортных средств) (ф. 0504104). Форма акта утверждена приказом Минфина России от 30.03.2015 № 52н.

1. Акт должен быть согласован с учредителем бюджетной организации, если списываемое имущество отнесенок особо ценному имуществу, которое закреплено собственником за бюджетным учреждением или которое приобретено бюджетным учреждением за счет средств, выделенных собственником на его приобретение (п. 3 ст. 298 ГК РФ). Так, Минздрав России, Минтруд России, Минспорта России, Росреестр России включили компьютеры в перечень особо ценного движимого имущества независимо от его стоимости. Поэтому если указанные структуры наделили бюджетное учреждение компьютерами, то их списание необходимо согласовывать с учредителями.
2. Если особо ценное движимое имущество было приобретено за счет средств, полученных от приносящей доход деятельности, бюджетное учреждение вправе распоряжаться им самостоятельно (письмо Минфина России от 26.09.2012 № 02-06-10/3912). Согласование списания такого имущества с учредителем не требуется.

После подписания акта руководителем бюджетной организации совершаются действия по разборке, ликвидации ОС, и только после этого списание отражается в бухучете на основании акта (п. 52 Единого плана счетов, утвержденного приказом Минфина РФ от 01.12.2010 № 157н).

О бухгалтерском учете списания основных средств в бюджетной организации читайте в этом материале.

Что может быть сломано

Причин много, и они бывают разными по степени сложности. От разбитой матрицы, до неисправности инвертора.

Типичные неисправности:

1. Монитор гаснет при включении;
2. Не включается;
3. Полосы на экране;
4. Выключается через несколько минут работы;
5. Во время работы издает разные звуки и выключается.

Визуальный осмотр

Это один из главных факторов хорошей диагностики

Обратите внимание на шнур питания, в порядке ли он? Нет ли повреждений изоляции, сильно согнутых участков провода? После вскрытия блока питания и монитора нужно внимательно осмотреть все внутренности устройства. Особое внимание уделите на предмет наличия вздутых конденсаторов, обугленных резисторов или на наличие плохой пайки контактов

Пример разбитой матрицы. Ремонт нерентабелен.

И все-таки он сломался…

Однажды, прийдя на работу, вы обнаруживаете, что дис­плей не работает. Успокойтесь, это не так страшно, как мо­жет показаться. Помните, при диагностике и ремонте дис­плеев можно с успехом применять знания по ремонту теле­визоров. Основные отличия монитора от телевизора назвать несложно: отсутствует радиоканал, используются другие зна­чения кадровой (40—120 Гц) и строчной (15—120 кГц) раз­верток.
Подача информации из ПК на дисплей производится че­рез три раздельных канала (красный, зеленый, синий цве­та) и канал синхронизации. Неисправность дисплея может заключаться как в самом мониторе, так и в кабеле или в ви­деоадаптере, который находится в системном блоке ПК. Путем замены видеоадаптера определяем, что, например, неисправен именно монитор. К ремонту монитора присту­паем снаружи: прежде всего проверяем наличие на нем се­тевого напряжения и штатных сигналов на обоих концах ви­деокабеля. Далее, анализируя проявления (симптомы) не­исправности, делаем предварительное заключение о неисправности определенного блока.
Проблема диагностики усложняется тем, что при неисп­равном мониторе исключена возможность увидеть на экране информацию, выводимую тестовыми программами, и про­читать код ошибки BIOS. He отчаивайтесь, сохраняйте оп­тимизм.
Основные типовые неисправности мониторов и адапте­ров (и их классификация) приведены в табл. 13—15.

Основные неисправности монитора и способы их устранения

В настоящее время используются только жидкокристаллические мониторы, ими пользуются практически все. Устройство такого монитора достаточно простое — это корпус, защитная панель на экране, матрица, устройство подсветки матрицы, модуль питания, процессор и контроллер. Неисправности монитора кроются в выходе из строя одного из перечисленных модулей. У каждого модуля свои симптомы, по которым достаточно просто определить, какой из них вышел из строя. При желании их можно заменить самостоятельно. Также существуют неисправности электроники и механические неисправности.

Механические неисправности

Это самые простые неисправности в мониторе и устраняются они довольно таки просто. Это провод питания, который может выскочить из разъема, грязь попавшая на контакты соединительных кабелей. Лечатся они путем поочередного отключения всех проводов и их повторным включением.

Неисправности электроники

С электроникой дела обстоят немного посложней, при желании и тут ничего страшного нет. Самое главное наличие запчастей. Как правило мониторы служат длительное временя и за этот период их уже снимают с производства, соответственно возникает дефицит запасный частей. Те которые и есть в продаже стоят существенно дорого, порой дешевле купить новый монитор чем запчасти к нему. Исключение составляют ноутбуки.

Монитор не включается

После включения монитор не включается. Чаще всего это выход из строя блока питания в моделях с внешним блоком питания или модуля питания. Определить неисправность внешнего блока питания достаточно просто если есть под рукой мультиметр, то необходимо померить выходное напряжение на штекере который подключается к монитору. В блоке питания как правило из строя выходят конденсаторы. Очень аккуратно разберите монитор (блок питания), предварительно отсоединив от сети питания, и визуально осмотрите банки конденсаторов. Не стоит забывать, что конденсатор хранит электрический заряд. Если они вздутые, то причина очевидна.

Необходимо купить аналогичные детали и заменить их. Все детали маркированные, аналог будет легко найти. Если же видимых причин нет, то можно просто заменить блок целиком. Часто бывает, что со временем, отходит пайка если она была сделана некачественно, тут нужно внимательно осмотреть плату и пройтись паяльником по сомнительным местам. Более сложные манипуляции в домашних условиях сделать будет проблематично.

Тусклое изображение

Есть картинка но нет подсветки. Если осветить монитор, то видно, что картинка есть. Как правило вышла из строя лампа подсветки, или неисправность кроется в цепи подсветки, кроме этого может быть поврежден блок питания или инвертор. Необходимо осмотреть визуально, при наличии вздутых конденсатор заменить их, можно заменить блок целиком.

Горизонтальная или вертикальная полоса на экране

Монитор работает, но на весь экран полоса одного цвета. Причиной такой неисправности может служить поломка матрицы. Лучше всего попробовать проверить подключение контактных разъемов к матрице и аккуратно подклеить отошедшие контакты если таковые имеются. В большинстве случаев потребуется замена самой матрицы.

Яркие одиночные точки на экране

Самая распространенная проблема — это битые пиксели. Выглядит как яркая точка другого цвета на экране монитора. Причиной может быть брак матрицы или ее долгая работа. С такой причиной нужно смириться, однако стоит попробовать устранить такой дефект программно (в сети очень много программ для устранения такого дефекта).

Дрожание изображения или шумы

Чаще всего проблема решается заменой кабеля. Вместо обычного кабеля нужно взять кабель с подавителем электромагнитной помехи.
