Доступ к среде
Чтобы избежать коллизий и информация передавались успешно в сетях, где применяется разделяемая среда необходимо использовать, какой-то метод управления доступом к среде. Этот метод должен сделать так, чтобы в одно и то же время данные по разделяемой среде передавал только один компьютер.
В классическом Ethernet используется метод доступа к разделяемой среде CSMA/CD. Сокращение от английского Carrier Sense Multiple Access with Collision Detection. По-русски множественный доступ с прослушиванием несущей частоты и обнаружением коллизий.
Множественный доступ означает, что у нас есть какая-то разделяемая среда, которую используют несколько компьютеров.
Прослушивание несущей частоты
Для того, чтобы избежать коллизий, ПК передают информацию только тогда, когда среда свободна. И прослушивание это и есть способ определить свободна среда в данный момент времени или сейчас, какой-то другой ПК передает данные, через разделяемую среду.
Несущая частота это основная гармоника сигнала, применяемая для передачи информации на физическом уровне.
Например, в Ethernet при манчестерском кодировании происходит смена сигнала в середине каждого такта. Также дополнительно может происходить смена сигнала в конце каждого такта. Поэтому, все компьютеры смотрят изменяется ли сигнал с заданной частотой. И если сигнал изменяется, то значит, какой-то другой компьютер передает данные, поэтому сейчас передавать данные нельзя. Если же в сети нет несущей частоты, то можно передавать данные не опасаясь, что помешаешь какому-то другому устройству. Также возможен вариант, когда в сети есть какой-то сигнал. но в нем нет явно выраженной несущей частоты. Это говорит о том, что это не сигнал передачи данных, а просто помехи.
Обнаружение коллизий
Если два компьютера начали передавать данные одновременно, то происходит коллизия. Как в Ethernet компьютера обнаруживают коллизию? Для этого они передают и принимают данные одновременно и сравнивают эти данные между собой. Если тот сигнал, который компьютер передает в сеть отличается от того, который он принимает, это значит произошла коллизия. Входной сигнал меняется из-за того, что какой-то другой компьютер передает свой сигнал в сеть.
В Ethernet если компьютер обнаружил коллизию, он останавливает передачу и передает в сеть Jam последовательность. Это сигнал, который существенным образом искажает все данные, которые передаются по сети, усиливает коллизию, чтобы все компьютеры, которые подключены к разделяемой среде, гарантированно поняли, что коллизия произошла и остановили передачу.
Таблицы коммутации
В простом виде таблица коммутации (ТК) состоит из 2-х столбцов. Столбец №1 это порт коммутатора, а 2-ой это МАК-адрес ПК, который подключен к данному порту.
В действительности, таблица выглядит намного сложнее, но чтобы понять принцип действия коммутатора, хватит этих 2-х полей.
Алгоритм обратного обучения
Чтобы узнать, как коммутатор узнает mac адреса компьютеров, которые подключены к его портам, применяется алгоритм обратного обучения.
Например, есть коммутатор, у него 8 портов. Его только что включили и не знает ничего про ПК, подключенные к нему. Ячейки в таблице коммутации пока пустые, коммутатор принимает все кадры, которые приходят на его порты и проводит анализ заголовка канального уровня. Из заголовка он извлекает адрес отправителя. Коммутатор определяет, что к порту №3 подключен ПК с таким же mac-адресом. И следовательно, записывает этот mac-адрес в ТК.
И так далее, пока вся таблица коммутации не заполнится и коммутатор не будет знать МАК-адреса всех ПК, подключенные к его портам.
Сетевой мост
Чтобы отправить кадры внутри коммутаторов, применяется алгоритм прозрачного моста. Мост — был до коммутаторов, это спец устройство, используется для объединения нескольких сетей классического ethernet. Если в сети классического интернета будет подключено большое количество ПК, то возникнут коллизии и данные будут передаваться с низкой скоростью.
Мосты нужны для того, чтобы разделить крупные сети на несколько маленьких, внутри которых намного меньше возникало коллизий и информация передавались с большей скоростью. Мост был подсоединен к 2-м или нескольким сегментам классического изернет, принимал все кадры, которые передаются, но передавал их в другую сеть только в том случае, есть они предназначались для компьютера из другой сети.
Есть несколько видов мостов, но для коммутаторов выбрали режим работы прозрачного моста. Прозрачный мост, он незаметен для сетевых устройств. У него нет своего макадреса и ему не нужна настройка. Вы можете подключать к нему ПК и информация будет немедленно передаваться в отличие от коммутатора. Маршрутизатору нужны конфигурации для каждого порта. В маршрутизаторах необходимо прописать ip адрес, и настроить таблицу маршрутизации.
Алгоритм прозрачного моста
Например, таблица коммутации заполнена и коммутатор знает мак адреса компьютеров, подключённые к его портам. Коммутатор принимает кадры, проводит анализ заголовка канального уровня и извлекает оттуда адрес получателя. Он ищет этот мак-адрес в таблице коммутации, в нашем случае на картинке ниже, компьютер с таким мак адресом подключен к порту № 2.
Следовательно, кадр передается на порт №2, где и есть получатель, а не на все порты, как это делает концентратор.
Если пришел кадр с адресом получателя, а этого адреса нет в таблице коммутации. То коммутатор работает по такой же схеме, как и концентратор.
Передает кадр на все порты, кроме того порта откуда этот кадр поступил, надеясь, что к какому-нибудь из этих портов подключен компьютер получателя, просто по каким-то причинам он еще не передавал данные и поэтому его мак адреса нет в ТК.
Транспортный уровень.
У вот мы с вами и подошли к транспортному уровни модели OSI. Для себя я считаю уто уже часть операционной системы которая дает понятные инструменты (API) для сетевого взаимодействия сервисов и процессов. Собственно сервисам и не нужно знать что то об уровнях нижележащих. Давайте пробежимся по этим примитивам:
SOCKET | Создать новый сокет (гнездо связи) |
BIND | Связать локальный адрес с сокетом |
LISTEN | Объявить о желании принять соединение |
ACCEPT | Пассивно установить соединение (ждать входящего соединение) |
CONNECT | Активно установить соединение |
SEND | Послать данные |
RECEIVE | Получить данные |
CLOSE | Разорвать соединение |
Базовые операции сокета TCP
Думаю кто знаком с программирование и использовал сеть уже заметили знакомые слова)) Операционная система для каждого сервиса создает сокет, это и есть транспортный уровень.
Для сокета TCP\IP требуется IP адрес, а еще порт. Зачем же нужен порт ? Тут ответ очень простой. У нас есть только один сетевой интерфейс (физически) ,а процессов и сервисом которым нужно передавать данные может быть несколько. Как вы понимаете IP адрес для всех сервисов будет один и тот же, но как транспортному уровню понят какие данные кому предназначаются. Тут нас и выручает такой параметр как порт (для каждого сервиса или процесса свой) который может иметь значение от 0 до 65563. Самых популярных протоколы передачи данных в сети это TCP (протокол с установлением соединения и гарантией передачи данных) и UDP (протокол без установки соединения и гарантии передачи данных).
Мы конечно с вами не затронули тему маршрутизации, как наши данные находят путь в огромной, с множеством соединений сети. Что такое шлюз и маска сети. Но это очень объемная и сложная тема. Надеюсь вы получили общее представление о том как устроена локальная сеть от провода до операционной системы.
Ошибка в тексте? Выделите её и нажмите «Ctrl + Enter»
CAM — Content-Addressable Memory
одновременноИсточник картинки.Картинка из прелюбопытнейшего документа.Источник картинки.
Длина результата значительно меньше, чем у входных значений. Так пространство MAC-адресов длиной 48 бит можно отобразить в 16-ибитовое значение, тем самым в 2^32 раза уменьшив длину значений, которые нужно сравнивать, и соответственно, размер CAM.
Основная идея хэш-функции в том, что результат её выполнения для одинаковых входных данных всегда будет одинаков (например, как остаток от деления одного числа на другое — это пример элементарной хэш функции).
Результат её выполнения на всём пространстве входных значений — это ± плоскость — все значения равновероятны
Это важно для снижения вероятности конфликта хэшей, когда два значения дают одинаковый результат.
Конфликт хэшей, кстати, весьма любопытная проблема, которая описана в парадоксе дней рождения. Рекомендую почитать Hardware Defined Networking Брайна Петерсена, где помимо всего прочего он описывает механизмы избежания конфликта хэшей.
Независимо от длины исходных аргументов, результат будет всегда одной длины
То есть на вход можно подать сложное сочетание аргументов, например, DMAC+EtherType, и для хранения не потребуется выделять более сложную структуру памяти.
- Пришёл самый первый Ethernet-кадр на порт коммутатора.
- Коммутатор извлёк , вычислил его хэш.
- Данный хэш он записал в сравнивающие элементы CAM, номер интерфейса откуда пришёл кадр в RAM, а в саму ячейку CAM адрес ячейки в RAM.
- Выполнил рассылку изначального кадра во все порты.
- Повторил пп. 1-5 ….
- Заполнена вся таблица MAC-адресов.
- Приходит Ethernet-кадр. Коммутатор сначала проверяет, известен ли ему данный (сравнивает хэш адреса с записанными хэшами в CAM) и, если нет, сохраняет.
- Извлекает , считает его хэш.
- Данный хэш он прогоняет через все сравнивающие элементы CAM и находит единственное совпадение.
- Узнаёт номер порта, отправляет туда изначальный кадр.
Резюме:
- Ячейки CAM адресуются хэшами.
- Ячейки CAM содержат (обычно) адрес ячейки в обычной памяти (RAM), потому что хранить конечную информацию — дорого.
- Каждая ячейка CAM имеет на входе сравнивающий элемент, который сравнивает искомое значение с хэш-адресом. От этого размер и стоимость CAM значительно больше, чем RAM.
- Проверка совпадения происходит одновременно во всех записях, отчего CAM дюже греется, зато выдаёт результат за константное время.
- CAM+RAM хранят Hard Tables (аппаратные таблицы), к которым обращается чип коммутации.
Конфигурация
Некоторые поставщики включают заголовки в настройки размера, а другие — нет, то есть либо максимальный размер кадра (включая заголовки кадра, максимальный размер пакета уровня 2), либо максимальную единицу передачи (максимальный размер пакета уровня 3, исключая заголовки кадра). Следовательно, вы можете обнаружить, что в оборудовании от разных поставщиков должны быть настроены разные значения, чтобы параметры совпадали.
Сочетание устройств, настроенных для работы с jumbo-кадрами, и устройств, не настроенных для jumbo-кадров в сети, может вызвать проблемы с производительностью сети.
Сетевая модель OSI.
На этапе зарождения компьютеров, у сетей не было единых стандартов. Каждый производитель использовал свои проприетарные решения, которые не работали с технологиями других. Конечно, оставлять так было нельзя и нужно было придумывать общее решение. Эту задачу взвалила на себя международная организация по стандартизации (ISO — International Organization for Standardization). Они изучали многие, применяемые на то время, модели и в результате придумали модель OSI, релиз которой состоялся в 1984 году. Некий свод правил как устроено сетевое общение компьютеров. А протоколы это язык на котором компьютеры общаются между собой. Сейчас конечно эта модель не совсем точна но она дает представление как работают любые сети.
Уровень | Протокол | |
Прикладной | ПО которое общаться по сети (например браузер) | HTTP |
Транспортный | ОС, Сокет | TCP \ UDP |
Сетевой | IP | |
Канальный | Сетевая карта которая принимает и обрабатывает электрические сигналы. | PPP, MAC, Ethernet |
Физический | Провода, в нашем случае UTP кабель | RJ-45 |
Физический уровень.
Самый низкий уровень в нашей модели это — физический. Тут все просто и понятно, это среда через которую передается информация. Например радио волны , провода, свет. В сетях Ethernet используется кабель UTP или FTP. Обжимается специальным коннектором и соединяет два устройства между собой. Например компьютер и ротер. Думаю вы все это приблизительно представляете:
Данные передаются с помощью электричества, но в целом нам это вообще не важно( как ). Главное что эти данные в цифровом виде, то есть последовательность из и 1 (011000111101010101), один такой нолик или единица называется бит
Восемь бит — один байт, 1024 байта — 1 килобайт и т.д. То есть на Физическом уровне данные передаються в битах.
К стати сети стандарта Ethernet могут использовать и радио каналы и оптоволоконный кабель в котором проходит свет. Это всего лишь стандарт передачи данных а не физическая среда.
Канальный уровень.

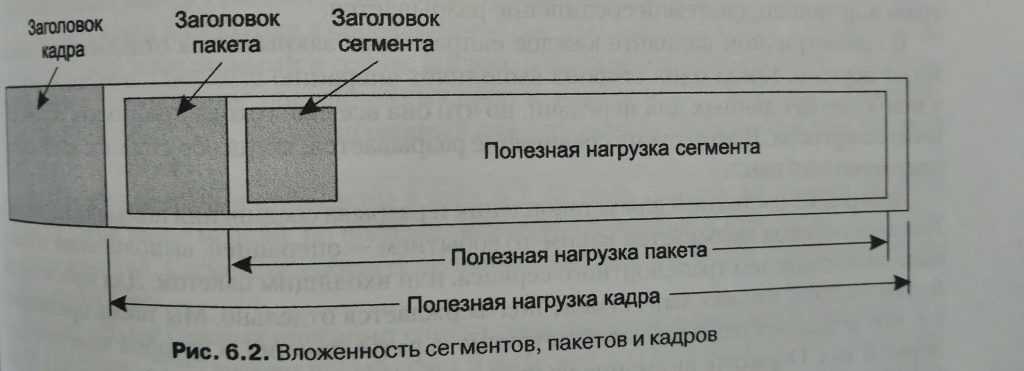

Дальше у нас есть какое-то сетевой устройство которое соединено физически с другим сетевым устройство (сетевая карточка) и у них должны быть какие то правила как они общаются между собой. Мы же не общаемся по буквам. Мы говорим слова , складываем их в предложения. То есть сетевые устройства передаем какую то последовательность битов которая называется — кадр(Frame) друг другу.

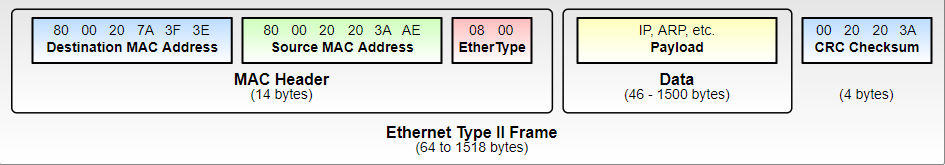

Ват так вот выглядит кадр стандарта Ethernet:
Он может иметь длину от 64 байт до 1518 байт. И состоит из :
- MAC адрес назначения.
- MAC адрес источника.
- EtherType используется для указания того, какой протокол в полезную нагрузку кадра(тип данных).
- Данные.
- Контрольная сумма для подтверждения правильного приема данных.
Давайте представим что три компьютера A, B, C соединены одним проводом (шиной) между собой. И компьютер A хочет отравить данные компьютеру C, но эти же данные(кадр) получит и компьютер B. Что бы компьютеры понимали что это кадр предназначен для него используется уникальный MAC адрес, который производитель присваивает сетевому устройству еще в процессе производства.
Сейчас используется немного другой формат кадра Ethernet_802.3/802.2 (802.3 with LLC header) . Как понятно добавилось поля заголовка LLC. Logical Link Control — отвечает за согласование максимального размера кадра , скорости передач данных и т.д.
Если кому то требуется отправить сообщение сразу всем (broadcasting) то используется специальный адрес назначения FF-FF-FF-FF-FF-FF .
Локальные пакеты
ВходящиеИсходящие
Заключение
БлагодарностиАлександру КлипперуАндрею ГлазковуМарату БабаянуАртёму Чернобаю13. Сети для самых матёрых. Часть тринадцатая. MPLS Traffic Engineering12. Сети для самых матёрых. Часть двенадцатая. MPLS L2VPN11.1. Сети для самых маленьких. Микровыпуск №6. MPLS L3VPN и доступ в Интернет11. Сети для самых маленьких. Часть Одиннадцатая. MPLS L3VPN10. Сети для самых маленьких. Часть десятая. Базовый MPLS9. Сети для самых маленьких. Часть девятая. Мультикаст8.1 Сети для Самых Маленьких. Микровыпуск №3. IBGP8. Сети для самых маленьких. Часть восьмая. BGP и IP SLA7. Сети для самых маленьких. Часть седьмая. VPN6. Сети для самых маленьких. Часть шестая. Динамическая маршрутизация5. Сети для самых маленьких: Часть пятая. NAT и ACL4. Сети для самых маленьких: Часть четвёртая. STP3. Сети для самых маленьких: Часть третья. Статическая маршрутизация2. Сети для самых маленьких. Часть вторая. Коммутация1. Сети для самых маленьких. Часть первая. Подключение к оборудованию cisco0. Сети для самых маленьких. Часть нулевая. Планирование

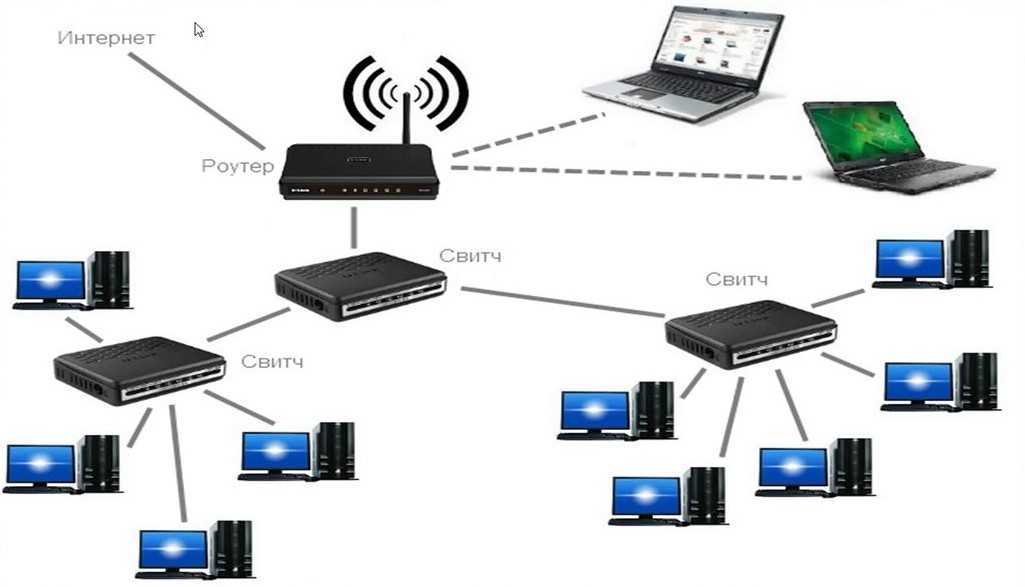

5.3. Аппаратура для локальной сети
Вначале проведем небольшой экскурс в сетевое
аппаратное обеспечение.
К сетевому аппаратному обеспечению относятся
сетевые адаптеры для подключения компьютера к
кабелю локальной сети, разъемы, сам кабель и,
возможно, устройство для объединения
компьютеров при использовании топологии
«звезда».
Состав сетевого оборудования зависит от
топологии сети.
В любом случае для каждого компьютера,
входящего в состав сети, вам потребуется сетевой
адаптер . Этот адаптер вставляется в основную
плату компьютера (motherboard) и имеет один или два
разъема для подключения к кабелю локальной сети.
Бывают сети, для которых не требуется
специальных адаптеров, — сетевой кабель
подключается к последовательному порту RS-232-C .
Эти сети малопроизводительны и пригодны для
решения только простейших задач, таких, как
совместное использование принтера.
А что делать владельцам портативных
компьютеров, не имеющих слотов расширения для
подключения сетевых адаптеров? Некоторые фирмы
специально для таких компьютеров выпускают
адаптеры Ethernet в виде маленькой коробочки,
подключающейся к принтерному или
последовательному порту компьютера. Впрочем,
многие модели портативных компьютеров имеют
встроенный сетевой адаптер или возможность
подключения такого адаптера через интерфейс PCMCIA
.
Что касается кабеля, то обычно используется
коаксиальный кабель или витая пара . В
зависимости от типа кабеля и сетевого адаптера
скорость передачи данных в локальной сети может
составлять 10 — 150 Мбит в секунду.
В ответственных случаях, когда необходимо
соединять компьютеры, находящиеся в разных
зданиях или предъявляются требования к
обеспечению защиты информации от
несанкционированного доступа, используют
оптоволоконный кабель . Кстати, сам
оптоволоконный кабель стоит не дороже
коаксиального, чего, однако не скажешь об
адаптерах и другой аппаратуре для подключения
такого кабеля (затраты на подключение одной
рабочей станции при использовании
оптоволоконного кабеля могут составить 1 — 2
тысячи долларов).
Если вы используете коаксиальный кабель , он не
должен быть слишком длинным. Когда протяженность
локальной сети составляет сотни метров, может
потребоваться врезать в середину кабеля
специальное устройство — репитер . Об этом мы
поговорим позже.
Рассмотрим аппаратное обеспечение,
необходимое для реализации наиболее
распространенных методов доступа — Ethernet , ArcNet и
Token-Ring .
Принятие
Jumbo-кадры могут снизить накладные расходы и циклы ЦП, а также положительно повлиять на сквозную производительность TCP. Наличие кадров большого размера может отрицательно сказаться на задержке в сети, особенно на каналах с низкой пропускной способностью. Размер кадра, используемый при сквозном соединении, обычно ограничивается наименьшим размером кадра в промежуточных звеньях. 802.5 Token Ring может поддерживать кадры с размером MTU 4464 байта , FDDI может транспортировать 4352 байта, ATM — 9180 байтов, а 802.11 может передавать 7935 байтов MTU. Стандарт IEEE 802.3 Ethernet первоначально предусматривал поддержку 1500-байтовых кадров MTU, общий размер кадра 1518 байтов (1522 байта с дополнительным тегом IEEE 802.1Q VLAN / QoS ). Обновление IEEE 802.3as включает в себя несколько общих заголовков, трейлеров и инкапсуляций, создавая концепцию конверта, в который может быть включено до 482 байтов заголовка и трейлера, а самый большой кадр Ethernet, поддерживаемый IEEE 802.3, стал 2000 байтов.
Использование 9000 байтов в качестве предпочтительного размера полезной нагрузки для jumbo-кадров явилось результатом обсуждений в Объединенной инженерной группе Internet2 и в сетях федерального правительства США. Их рекомендация была принята всеми другими национальными исследовательскими и образовательными сетями. Чтобы соответствовать этому обязательному критерию закупки, производители, в свою очередь, приняли 9000 байт в качестве обычного размера MTU с размером кадра jumbo не менее 9018/9022 байта (без / с полем IEEE 802.1Q). Большая часть оборудования Ethernet может поддерживать кадры большого размера до 9216 байт.
IEEE 802.1AB -2009 и IEEE 802.3bc -2009 добавили обнаружение LLDP в стандартный Ethernet для максимальной длины кадра ( подтип TLV 4). Это позволяет определять длину кадра на порту по двухоктетному полю. В соответствии с IEEE 802.3-2015 допустимые значения: 1518 (только базовые кадры), 1522 (кадры с тегами 802.1Q) и 2000 (кадры с несколькими тегами, огибающие).
Назначение TCP
TCP/IP — это средство для обмена информацией между компьютерами, объединенными в сеть. Не имеет значения, составляют ли они часть одной и той же сети или подключены к отдельным сетям. Не играет роли и то, что один из них может быть компьютером Cray, а другой Macintosh. TCP/IP — это не зависящий от платформы стандарт, который перекидывает мосты через пропасть, лежащую между разнородными компьютерами, операционными системами и сетями. Это протокол, который глобально управляет Internet, и в значительной мере благодаря сети TCP/IP завоевал свою популярность.
Основными протоколами стека, давшими ему название, являются протоколы IР и ТСР. Эти протоколы в терминологии модели 051 относятся к сетевому и транспортному уровням соответственно. IР обеспечивает продвижение пакета по составной сети, а ТСР гарантирует надежность его доставки.
Причина, по которой TCP/IP столь важен сегодня, заключается в том, что он позволяет самостоятельным сетям подключаться к Internet или объединяться для создания частных интрасетей. Вычислительные сети, составляющие интрасеть, физически подключаются через устройства, называемые маршрутизаторами или IP-маршрутизаторами.
Маршрутизатор — это компьютер, который передает пакеты данных из одной сети в другую. В интрасети, работающей на основе TCP/IP, информация передается в виде дискретных блоков, называемых IP-пакетами (IP packets) или IP-дейтаграммами (IP datagrams). Благодаря программному обеспечению TCP/IP все компьютеры, подключенные к вычислительной сети, становятся «близкими родственниками». По существу оно скрывает маршрутизаторы и базовую архитектуру сетей и делает так, что все это выглядит как одна большая сеть. Точно так же, как подключения к сети Ethernet распознаются по 48-разрядным идентификаторам Ethernet, подключения к интрасети идентифицируются 32-разрядными IP-адресами, которые мы выражаем в форме десятичных чисел, разделенных точками (например, 128.10.2.3). Взяв IP-адрес удаленного компьютера, компьютер в интрасети или в Internet может отправить данные на него, как будто они составляют часть одной и той же физической сети.
TCP/IP дает решение проблемы данными между двумя компьютерами, подключенными к одной и той же интрасети, но принадлежащими различным физическим сетям. Решение состоит из нескольких частей, причем каждый член семейства протоколов TCP/IP вносит свою лепту в общее дело. IP — самый фундаментальный протокол из комплекта TCP/IP — передает IP-дейтаграммы по интрасети и выполняет важную функцию, называемую маршрутизацией, по сути дела это выбор маршрута, по которому дейтаграмма будет следовать из пункта А в пункт B, и использование маршрутизаторов для «прыжков» между сетями.
Особенности TCP
Поскольку стек ТСР/IР изначально создавался для глобальной сети Internet он имеет много особенностей, дающих ему преимущество перед другими протоколами, когда речь заходит о построении сетей, включающих глобальные связи. В частности, очень полезным свойством, делающим возможным применение этого протокола в больших сетях, является его способность фрагментировать пакеты. Действительно, большая составная сеть часто состоит из сетей, построенных на совершенно разных принципах. В каждой из этих сетей может быть установлена собственная величина максимальной длины единицы передаваемых данных (кадра). В таком случае при переходе из одной сети, имеющей большую максимальную длину, в сеть с меньшей максимальной длиной может возникнуть необходимость деления передаваемого кадра на несколько частей. Протокол IP стека ТСР/IР эффективно решает эту задачу.
Другой особенностью технологии ТСР/IР является гибкая система адресации, позволяющая более просто по сравнению с другими протоколами аналогичного назначения включать в интерсеть сети других технологий. Это свойство также способствует применению стека ТСР/IР для построения больших гетерогенных сетей.
В стеке ТСР/ IР очень экономно используются возможности широковещательных рассылок. Это свойство совершенно необходимо при работе на медленных каналах связи, характерных для территориальных сетей.
