Нюансы связки ESXi, FlexFabric, 10 Gbit и NFS +9
- 15.10.15 07:51
•
chestor2
•
#268859
•
Хабрахабр
•
•
5653
ИТ-инфраструктура
Рекомендация: подборка платных и бесплатных курсов Python — https://katalog-kursov.ru/
В данной статье я хотел бы представить полезную информацию, собранную при проектировании и внедрении отказоустойчивой среды виртуализации
Особое внимание уделено нюансам работы HP Virtual Connect FlexFabric и конфигурации гипервизора VMware vSphere 5.5 при использовании Ethernet 10 Gbit и NFS в качестве Datastore.Схема сетевого взаимодействия«Железо»
Блейд-корзина «HP BladeSystem c7000» c парой модулей «HP VC FlexFabric 10/24».
Сервера «HP BL460c Gen8» со встроенной сетевой картой «HP FlexFabric 10Gb 536FLB».
Сетевые коммутаторы «Cisco Nexus 5k».
Система хранения данных «NetApp FAS8020»
Итерации стандарта 802.11
802.11aj
Этот стандарт, известный как «китайская миллиметровая волна», применяется в Китае и представляет собой ребрендинг стандарта 802.11ad для использования в определенных регионах мира. Цель состоит в том, чтобы поддерживать обратную совместимость со стандартом 802.11ad.
802.11ah
Утвержденный в мае 2017 года, этот стандарт нацелен на более низкое энергопотребление и создает сети Wi-Fi с расширенным диапазоном, которые могут выходить за пределы досягаемости типичных сетей 2,4 ГГц или 5 ГГц. Ожидается, что он будет конкурировать с Bluetooth, учитывая его более низкие потребности в энергии.
802.11ad
Утвержденный в декабре 2012 года, этот стандарт необычайно быстр. Однако, клиентское устройство должно находиться в пределах 10 метров от точки доступа.
802.11ac
Это поколение Wi-Fi, впервые ознаменовавшее использование двухдиапазонной беспроводной технологии, поддерживающей одновременные соединения в диапазонах Wi-Fi 2,4 ГГц и 5 ГГц. Стандарт 802.11ac обеспечивает обратную совместимость с 802.11b/g/n и полосой пропускания до 1300 Мбит/с на частоте 5 ГГц, до 450 Мбит/с на 2,4 ГГц. Большинство домашних беспроводных маршрутизаторов соответствуют этому стандарту.
802.11ac также часто упоминается как Wi-Fi 5.
802.11n
Стандарт 802.11n (также известный как Wireless N) был разработан для улучшения стандарта 802.11g в отношении поддерживаемой полосы пропускания за счет использования нескольких беспроводных сигналов и антенн (называемых технологией MIMO ) вместо одной. Группа отраслевых стандартов ратифицировала 802.11n в 2009 году со спецификациями, обеспечивающими пропускную способность сети до 300 Мбит/с. Стандарт 802.11n также предлагает несколько лучший диапазон по сравнению с более ранними стандартами Wi-Fi благодаря повышенной интенсивности сигнала и обратной совместимости с оборудованием стандарта 802.11b/g.
802.11n также часто упоминается как Wi-Fi 4.
802.11g
В 2002 и 2003 годах на рынке появились продукты WLAN, поддерживающие новый стандарт 802.11g. 802.11g пытается объединить лучшее из 802.11a и 802.11b. 802.11g поддерживает полосу пропускания до 54 Мбит/с и использует частоту 2,4 ГГц для большего диапазона. Стандарт 802.11g обратно совместим с 802.11b, что означает, что точки доступа 802.11g будут работать с адаптерами беспроводной сети 802.11b и наоборот.
802.11g также часто упоминается как Wi-Fi 3.
802.11a
Пока 802.11b находился в стадии разработки, IEEE создала второе расширение исходного стандарта 802.11 под названием 802.11a. Поскольку популярность 802.11b росла намного быстрее, чем 802.11a, некоторые считают, что 802.11a был создан после 802.11b. Фактически, 802.11a был создан в то же время. Из-за более высокой стоимости 802.11a обычно используется в бизнес-сетях, тогда как 802.11b лучше подходит для внутренней сети.
802.11a поддерживает полосу пропускания до 54 Мбит/с и сигналы в регулируемом частотном спектре около 5 ГГц. Эта более высокая частота по сравнению с 802.11b сокращает диапазон сетей 802.11a. Более высокая частота также означает, что сигналы 802.11a испытывают большие трудности при проникновении через стены и другие препятствия.
Поскольку 802.11a и 802.11b используют разные частоты, эти две технологии несовместимы друг с другом. Некоторые поставщики предлагают гибридное сетевое оборудование 802.11a/b, но эти продукты просто реализуют два стандарта бок о бок (каждое подключенное устройство должно использовать одно или другое).
802.11a также упоминается как Wi-Fi 2.
802.11b
IEEE расширил первоначальный стандарт 802.11 в июле 1999 года, создав спецификацию 802.11b. 802.11b поддерживает теоретическую скорость до 11 Мбит/с. Следует ожидать более реалистичной полосы пропускания 5,9 Мбит/с (TCP) и 7,1 Мбит/с (UDP).
Стандарт 802.11b использует ту же нерегулируемую частоту радиосигнала (2,4 ГГц), что и исходный стандарт 802.11. Продавцы часто предпочитают использовать эти частоты для снижения себестоимости. Нерегулируемая 802.11b может сталкиваться с помехами от микроволновых печей, беспроводных телефонов и других приборов, использующих тот же диапазон 2,4 ГГц. Однако, установив устройство 802.11b на разумном расстоянии от других устройств, можно легко избежать помех.
802.11b также упоминается как Wi-Fi 1.
Онлайн конвертер
бит в секунду (бит/с)байт в секунду (Б/с)килобит в секунду (Kбит/с)кибибит в секунду (Кибит/с)килобайт в секунду (Кбайт/с)кибибайт в секунду (КиБ/с)мегабит в секунду (Мбит/с)мебибит в секунду (Мибит/с)мегабайт в секунду (Мбайт/с)мебибайт в секунду (МиБ/с)гигабит в секунду (Гбит/с)гибибит в секунду (Гибит/с)гигабайт в секунду (Гбайт/с)гибибайт в секунду (ГиБ/с)терабит в секунду (Тбит/с)тебибит в секунду (Тибит/с)терабайт в секунду (Тбайт/с)тебибайт в секунду (ТиБ/с) =бит в секунду (бит/с)байт в секунду (Б/с)килобит в секунду (Kбит/с)кибибит в секунду (Кибит/с)килобайт в секунду (Кбайт/с)кибибайт в секунду (КиБ/с)мегабит в секунду (Мбит/с)мебибит в секунду (Мибит/с)мегабайт в секунду (Мбайт/с)мебибайт в секунду (МиБ/с)гигабит в секунду (Гбит/с)гибибит в секунду (Гибит/с)гигабайт в секунду (Гбайт/с)гибибайт в секунду (ГиБ/с)терабит в секунду (Тбит/с)тебибит в секунду (Тибит/с)терабайт в секунду (Тбайт/с)тебибайт в секунду (ТиБ/с)Округление ответа: до целогодо десятыхдо сотыхдо тысячныхдо 4 знаковдо 5 знаковдо 6 знаковдо 7 знаковдо 8 знаковдо 9 знаковдо 10 знаковбез округления*
Чтобы перевести скорость передачи данных из одних единиц измерения в другие, введите значение и выберите единицы измерения скорости.
Единицы измерения
Для измерения скорости автомобиля в качестве расстояния используют километры, в качестве временного промежутка — часы. Например, машина движется со скоростью 60 км/ч.
В качестве минимальной единицы измерения количества информации используют биты, в качестве времени — секунды.
Скорость интернета
Так как бит — минимальная единица, в наше время для используют мегабиты в секунду (Мбит/с или Mbps). 1024 бит = 1 килобит (Кбит). 1024 килобит = 1 мегабит (Мбит). Несколько примеров:
Все интернет-провайдеры в своих тарифных планах используют подобную величину — 30, 100, 200 Мбит/с и другие. Стоимость зависит от региона проживания и технологии подключения.
Тарифные планы провайдеров
При замере скорости — диагностике работы интернета также используют Мбит/с. Входящая скорость — 66 Мбит/с, исходящая — 93 Мбит/с.
Входящая и исходящая скорости
Скорость загрузки данных
Тексты, фотографии, музыка, игры, фильмы и сериалы — это контент, набор файлов, который имеет определенный вес. Для общего понимания также взял несколько примеров:
Одна буква весит 1 байт, текст на десять тысяч символов — 176 килобайт, песня — около 8 мегабайт, фильм в Full-HD качестве — около 2,3 гигабайт.
Вес данных в зависимости от типа контента
Единицы хранения цифровой информации — таблица
| Единица | Количество |
| 1 байт (Б) | 8 бит (б) |
| 1 килобайт (КБ) | 1024 байт (Б) |
| 1 мегабайт (МБ) | 1024 Кбайт (КБ) |
| 1 гигабайт (ГБ) | 1024 Мбайт (МБ) |
Мы постоянно получаем и отправляем текстовые сообщения, фотографии, музыку в мессенджерах и соцсетях. Скачиваем игры, фильмы и сериалы с помощью специальных сервисов.
Скорость загрузки и передачи информации измеряется в количестве данных, отправленных или полученных за секунду времени. Она напрямую зависит от скорости интернета — вашего тарифного плана. Чем выше скорость загрузки, тем быстрее данные появятся у вас на устройстве. Необходимая скорость интернета зависит от вашей деятельности.
При тарифе меньше 8 Мбит/с скорость загрузки будет измеряться в килобайтах в секунду (КБ/с или KB/s). При тарифе больше 8 Мбит/с — в мегабайтах в секунду (МБ/с или MB/s). Несколько примеров:
Загрузка фильмов с помощью файлообменника при тарифе в 60 Мбит/с. Скорость загрузки чуть выше, чем по тарифу, из-за подключения по кабелю и большого количества отдающих клиентов.
Загрузка через файлообменник
Загрузка игры World of Warcraft с помощью клиента Battle.net.
Загрузка WOW через Battle.net
Определение MTU вручную
Для адекватных результатов экспериментов обязательно необходимо выставить в операционной системе максимальный размер MTU=1500. Поэтому, если вы уже пытались изменять этот параметр с помощью какой-то программы или вручную в реестре, то обязательно отмените все внесённые изменения, вернув default-настройки. В этом вам помогут утилиты
— выбирайте по вкусу. В реестре же вам придётся проконтролировать это в разделе
Если найдёте там параметр MaxMTU, то смело удаляйте его. Далее, открываем «Панель Управления» — «Сеть» («Network»), выбираем «Контроллер удаленного доступа» («Dial-Up Adapter») и жмём кнопку «Свойства». На вкладке «Дополнительно» («Advanced») появившегося меню устанавливаем большой размер пакета IP («IP Packet Size» — «Large»). Тем самым мы установили для нашего соединения MTU=1500. Перезагружаем компьютер, чтобы изменения вступили в силу.
Теперь надо установить соединение с Интернетом и посмотреть, будут ли фрагментироваться пакеты различного размера. Для этого можно использовать и стандартную программу Ping из комплекта Windows, задавая ей такие параметры:
После теста я подключил себе 1 Гбит/с от МГТС. Впечатления ниже
Модем в момент съёмки только поставили, еще не включили. Получилось аккуратнее, чем ожидал
Увидел я такие цифры в тесте скорости и понял: тоже хочу. Спустя пару дней приехали мастера МГТС, аккуратно провели линию и повесили модем. Ничего сверлить не пришлось – оказалось, достаточно старого отверстия в стене, оставшегося от кабеля прошлого провайдера.
Модем поставили базовый (Sercomm RV6699), со встроенными антеннами. Его с запасом хватает, чтобы покрыть сигналом без потерь мою «однушку» на 50 квадратов. Более того, качество приёма в дальних углах квартиры лучше, чем у моего ранее любимого AirPort Express.
К модему можно подключать что угодно через USB-порт, а четыре выхода LAN пришлись кстати: уже повесил туда маршрутизатор Philips для умных лампочек дома и NAS Synology для хранения файлов в личном «облаке».
Ну и всё, поехали тестировать.
Результат через Wi-Fi.
Вначале результаты по Wi-Fi. Как и в офисе МГТС, мой основной макбук дома «тянет» примерно 500 Мбит/с в обе стороны. С одной стороны, не «гиг», да. Но с другой, всем остальным девайсам свободно доступны еще как минимум 500 Мбит/с – приставкам, трём другим ноутбукам, ведру домашних смартфонов и планшетов.
Уже на такой скорости просить от интернета становится нечего. Абсолютно всё загружается мгновенно, в том числе файлы весом до 100 мегабайт (буквально секунда с половиной!). Про всякие веб-страницы вообще молчу, они просто открыты сразу и всё.
Скорость загрузки обновления игры для Xbox One X через МГТС. Было и 140 Мбит/с.
Видео в 4K и 60 кадров/с стримятся так легко, будто смотрю их из памяти компьютера. Закачки на консоли по 8-15 гигабайт (привет, апдейты игр) льются за какие-то пару минут вместо привычных 40 минут и более. Кайф? А то.
Но раз я подключил 1 Гбит/с, то надо его добиться, согласны?
Пробуем по Ethernet. Через переходник на Type-C и хороший кабель подключаю MacBook Pro 2017 напрямую к роутеру МГТС. И вот результат (тут пруф):
Результат через самый дешевый Ethernet-переходник от Satechi для MacBook.
Вообще космос.
Средняя скорость закачки на 1 Гбит/с равна примерно 75 мегабайтам в секунду. Файл в 1 Гб можно скачать за 15 секунд! Иногда процесс идёт медленнее, если сторонние сервера просто не тянут соразмерную скорость отдачи. Но это, скорее, редкость.
Скачать 10 гигабайт за две минуты? Без проблем, когда дома GPON
Буду ли я подключаться и дальше к модему по кабелю? Скорее, нет, чем да – слишком уж не люблю провода. Но такой интернет дома – просто обалденно, после него пользоваться типичными для России 50-100 Мбит/с невозможно без слёз.
Домашний интернет со скоростью в 1 Гбит/с – вещь, которая опережает время. То, что она уже существует в России и доступна каждому, может показаться невероятным. Впрочем, вот он, работает. В интересное время живём!
Какой интерфейс выбрать для 10-гигабитной сети?
Для дома и небольшого офиса -медный кабель, ведь топовые игровые материнские платы и настольные NAS-ы уже имеют встроенные 10-гигабитные контроллеры 10GBASE-T. Разницу в энергопотреблении вы, скорее всего, не ощутите даже за 10 лет.
Для небольших ЦОД-ов предприятия — обычная витая пара это настолько универсальное решение, что в маленьких серверных помещениях площадью около 40-50 кв.м., длины кабеля будет достаточно для любых интерконнектов. Экономия на брендовых трансиверах позволит 10 лет не задаваться вопросом об энергопотреблении и задержках.
Для крупных быстрорастущих компаний альтернативы оптике нет.
Михаил Дегтярёв (aka LIKE OFF)
23/08.2018
Сравнение 10GBASE-T и SFP+
Вообще, если вы приобретаете оборудование с установленными сетевыми контроллерами (серверы, системы хранения данных, современные рабочие станции и игровые компьютеры), то 10GBASE-T с подключением по витой паре выйдет дешевле. При длине кабеля до 5 метров, часто даже можно использовать самый дешёвый кабель 5-й категории — это прекрасная альтернатива твинаксиальным DAC-ам. В условиях абсолютной экономии можно и вовсе подключать NAS к рабочему компьютеру напрямую обычным сетевым кабелем без использования сетевых коммутаторов. В этом плане 10GBASE-T полностью оправдывает своё предназначение дешевого решения, но картина меняется, когда вместо двух 10-гигабитных портов вы имеете дело с двумя тысячами.
| Сетевая карта | Intel X520-DA2 | Intel X710-DA2 | Intel X540-T2 | Intel X550-T2 | Intel X710-DA4 |
| Интерфейс | SFP+ | SFP+ | 10GBASE-T | 10GBASE-T | SFP+ |
| Кол-во портов | 2 | 4 | |||
| Энергопотребление Short Range, Вт | 6.5 | 4.3 | н/д | 11.2 | 6.2 |
| Энергопотребление Long Range, Вт | 6.6 | 4.5 | 13.4 | 13 | 5.5 |
| Энергопотребление, DAC, Вт | 5.8 | 3.3 | н/д | н/д | 3.6 |
| Годовое энергопотребление 2000 портов Long Range, КВтЧ | 57816 | 39420 | 117384 | 113880 | 24090 |
Стандарт PHY, описывающий кодирование сигнала при передаче данных по медному кабелю, определяет время задержки приёма-передачи на уровне 2.6 микросекунд. SFP+ не использует кодировку пакетов, поэтому типичная задержка приёма-передачи составляет 300 наносекунд, то есть в 8.6 раз ниже. Чем больше портов на одном контроллере будет задействовано, тем больше будет разница в латентности. Так, уже на двух сетевых портах SFP+ будет иметь латентность 0.2 мкс, а 10GBASE-T — 5.2 мкс, уже в 25 раз.
Эта задержка уже видна невооружённым глазом, когда ты подключаешься к All-Flash-СХД, такой как Synology FS3017. При доступе по протоколу iSCSI время отклика между интерфейсом 10G BASE-T и SFP+ может составлять до 30%. в пользу последнего. Поэтому системы хранения данных, рассчитанные на транзакционную нагрузку и быстрое время отклика должны подключаться через оптические кабели. Ниже приведены результаты тестов материнской платы ASRock Rack EPC612D4U-2T8R со встроенной сетевой картой Intel X540-T2 при подключении по iSCSI.
Ещё одно немаловажное преимущество оптического кабеля — его тяжелее прослушать. Он не создаёт магнитное поле, в него невозможно сделать «врезку», поэтому с точки зрения защиты от шпионажа, оптика вне конкуренции
А что есть у Zyxel?
Zyxel предлагает комплексное решение: коммутатор 10G уровня L3, SFP+ трансиверы и патчкорды DAC, сетевые карты. Начнём по порядку.
Коммутатор
28-портовый мультигигабитный L3 коммутатор 10G XS3800-28 подходит для уровня ядра и агрегации/распределения. Имеет много полезных функций, например, добавлены элементы отказоустойчивости, такие как:
- поддержка резервирования источника питания;
- 2 конфигурационных файла;
- 2 образа;
- объединение в физический стек.
Рисунок 1. XS3800-28 — мультигигабитный L3 коммутатор 10G
Рисунок 2. Задняя панель XS3800-28. Разъёмы для двух блоков питания.
Рисунок 3. Внутреннее устройство XS3800-28. Аккуратная сборка и продуманная система охлаждения.
Рисунок 4. Порты XS3800-28.
Трансиверы и DAC
Zyxel для своего оборудования предлагает оптоволоконные трансиверы и DAC. Однако это совсем не означает, что только они подходят к устройствам Zyxel. Нет никаких ограничений в использовании. Основная политика — совместимость с различными моделями, вендорами и т.д.
Рисунок 5. SFP10G-LR-E — SFP+ (10G)
Таблица 2. Трансиверы Zyxel для 10G (SFP+).
| SFP10G-SR | SFP10G-SR-E | SFP10G-LR | SFP10G-LR-E | |
|---|---|---|---|---|
| Коннектор | Дуплекс LC | LC | Дуплекс LC | LC |
| Длина волны (нм) | 850 | 850 | 1310 | 1310 |
| Максимальное расстояние передачи (км) | 0,3 | 0,3 | 10 | 10 |
| Поддержка функций DDMI | Да | Да | Да | Да |
| Тип оптического волокна | Мультимод | Мультимод | Одномод | Одномод |
| Кол-во в упаковке | 1 штука | 10 штук | 1 штука | 10 штук |
Точно также обстоит дело и с кабелями DAC. Никаких ограничений, просто покупаете и используете. Есть модели 1м и 3м.

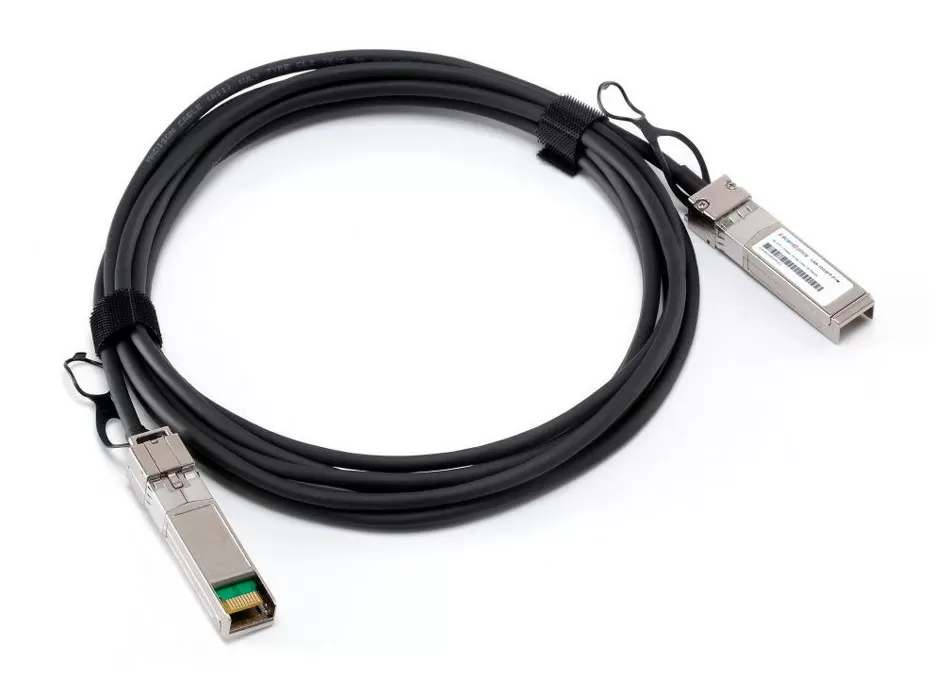

Рисунок 6. DAC10G-3M 10 гигабитный DAC кабель на 3 метра.
Таблица 3. DAC кабели для SFP+ (10G).
| Модель трансивера | DAC10G-1M | DAC10G-3M |
|---|---|---|
| Коннектор | SFP+ и SFP+ | SFP+ и SFP+ |
| Максимальное расстояние передачи (м) | 1 | 3 |
Сетевые карты
Наш обзор был бы неполный, если не представить решение для конечных устройств.
У Zyxel есть целых две сетевые карты, способные работать с 10 Gigabit Ethernet.
Первый кандидат XGN100F — cетевая карта PCIe с портом 10G SFP+ рассчитанная на работу с 1G и 10G.
Рисунок 7. XGN100F — сетевая карта PCIe с портом 10G SFP+
Второй кандидат на роль конечного устройства XGN100C — сетевая карта PCIe с мультигигабитным портом 1/2,5/5/10G RJ-45
Примечание. Этот адаптер может работать с промежуточными скоростями 5G/2,5G при этом в качестве основной среды передачи используется обычная витая пара категории 5E.
Рисунок 8. XGN100C — сетевая карта PCIe с мультигигабитным портом 1/2,5/5/10G RJ-45.
Как видите, мы ничего не забыли и постарались удовлетворить все стороны обмена трафиком.
Зачем вообще кому-то нужен целый гигабит интернета?
Такую скорость показывает iPhone 8 на гигабитном Wi-Fi от МГТС. Больше не может из-за инженерных особенностей смартфона.
Простой и логичный вопрос, понимаю. Действительно, если живёте один и пользуетесь только беспроводными девайсами Apple, то можно обойтись и тарифом со скоростью в районе 500 Мбит/с.
Но если у вас дома жена, дети или даже родственники, ситуация кардинально меняется. По вечерам одни играют, другие стримят фильмы и сериалы, третьи качают что-нибудь из интернета – и вот типовой московский интернет уже «прогнулся». Скорости на всех не хватает.
Скорость 1 Гбит/с гарантирует, что при любых нагрузках у каждого девайса и пользователя дома будет предостаточно скорости для любых развлечений.
Наконец, такая скорость позволяет рубиться в игры на облачных серверах с минимальной задержкой и отличным качеством видеопотока. Да и файловую «помойку» где-нибудь в «облаке» держать намного проще и удобнее, когда скорость интернета почти равна скорости чтения с жёсткого диска!
Кстати, модемы МГТС позволяют «держать» одновременно более 30 активных подключений. Поэтому владельцам пары десятков беспроводных гаджетов бояться нечего.
Стоп, откуда вообще взялся целый гигабит интернета дома?
МГТС запустила гигабитный интернет совсем недавно – в конце прошлого года. Компания готова перевести всех пользователей интернета на такие скорости, а это почти 95% домохозяйств в Москве.
Сейчас среднестатистическая скорость домашнего интернета в столице (не области) – около 50 Мбит/с. А «потолком» по скорости до недавнего времени были 100-150 Мбит/с.
МГТС смогла пойти гораздо дальше, потому что использует технологию GPON. Само название расшифровывается как «гигабитная пассивная оптическая сеть». GPON позволяет добиться этих умопомрачительных скоростей в 1 Гбит/с.
Теперь её может попробовать почти каждый житель Москвы. Нужен только тот самый тариф 1 Гбит/с за 1499 руб. в месяц.
10G SFP+
Когда мы говорим SFP+, мы подразумеваем оптику, но на самом деле это стандарт слота расширения, в который устанавливается интерфейсный модуль, так называемый трансивер, состоящий из оптического DFL/EML передатчика и электронного блока, который конвертирует световой сигнал в электронный. Если нужно соединить два устройства, имеющие SFP+ слоты и расположенные на расстоянии до 15 метров, то можно вообще обойтись без трансиверов, а задействовать медные кабели прямого подключения (DAC-кабели). Фактически, DAC — это медный экранированный твинаксиальный кабель, с обоих сторон которого — SFP+ трансиверы, лишённые оптической части. Эти кабели делаются неразъёмными и обычно имеют длину от 1.5 до 3 метров. Чем обусловлена такая малая длина, догадаться не сложно — слабым процессором сетевого контроллера, созданного для оптической среды, невосприимчивой к помехам.

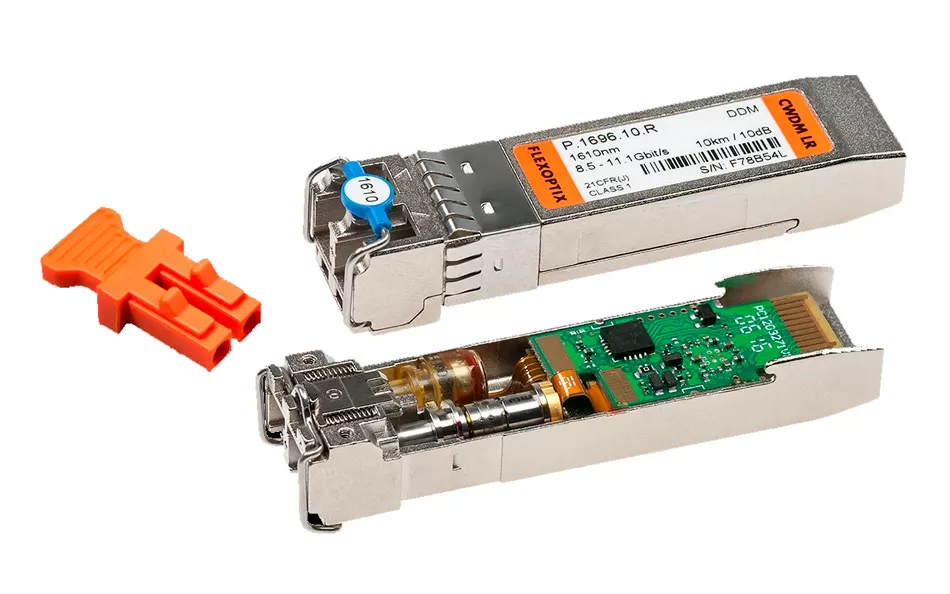

Оптические SFP+ трансиверы позволяют передавать данные на расстояние до 120 Км. Существуют и трансиверы для подключения к медной витой паре, но такое решение не используется массово из-за высокой стоимости данных модулей. Дело в том, что каждый такой трансивер самостоятельно обрабатывает алгоритмы коррекции ошибок, а значит имеет ECC-процессор. Говоря о традиционном 10-гигабитном подключении через SFP+ трансиверы, можно выделить следующие преимущества и недостатки:
Преимущества оптического подключения SFP+
- Низкая задержка сигнала
- Более низкое энергопотребление на длине кабеля до 100 метров
- Более дешёвое сетевое оборудование
- Большая распространённость по сравнению с 10GBASE-T
- Возможность использования существующих оптических кабелей
Недостатки SFP+
- На расстоянии от 5 до 100 метров оптика дороже из-за необходимости покупки трансиверов
- Сложность использования патч-панелей
«Витая пара — это 10 Gigabit для бедных?»
Иногда встречается мнение, что оптоволокно — это всегда шаг вперёд по сравнению с любым медным проводником. Проще говоря, «Оптика — это круто, это на века, давайте использовать только её». На самом деле такой подход не просто ошибочен, а может оказаться очень даже вреден. Ниже приводится несколько факторов, которые помогут выбрать между витой парой и оптоволоконным соединением.
Преимущества витой пары
Цена вопроса. Помимо покупки самого оптоволоконного патчкорда, ещё понадобится приобрести трансиверы для порта SFP/SFP+. При наличии портов RJ45 простой медный патчкорд витой пары, пусть даже 7-й категории обойдётся дешевле
Совместимость. Разумеется, стандарты, принятые международными организациями, обязательны для всех, но, к сожалению, некоторые производители не спешат прислушиваться к общему мнению. Но для оборудования от некоторых вендоров требуется чтобы и трансиверы — всё от этого же производителя
Нарочно это делается или где-то случайно так получилось — это уже не так важно, главное, что такая проблема встречается. А у коммутаторов со встроенным портами под витую таких проблем нет, остаётся только подобрать кабель требуемой категории
Износостойкость разъёмов. Если планируется переподключение сетевых устройств, например, при закупке или модернизации оборудования, изменении топологии сети и так далее — лучше использовать витую пару. Дело в том, что оптоволоконные патчкорды критичны к механическим воздействиям. Малейшее загрязнение, воздушный зазор и другие мелкие проблемы, возникающие при переключении оптоволоконных патчкордов, могут оказаться препятствием для достижения требуемой скорости. В идеале подключение оптоволоконного кабеля должно выполняться один раз и навсегда. Разумеется, коннекторы витой пары не стоит переподключать без особой нужды, но они не настолько капризны.
Укладка и монтаж. Правильно уложить оптоволокно без заломов и перегибов — не такая простая задачка. И уж точно не допустимо случайное механическое, температурное и другое воздействие. Если заметили, что оптоволоконный провод обдувает горячая струя воздуха из системы охлаждения, случайно пережали, потянули — после устранения неблагоприятной ситуации патчкорд лучше сразу заменить. Звучит красиво, только стоит это не дешево, а трудозатраты на повторный монтаж и укладку тоже мало кто учитывает.
Механическая прочность. Оптика плохо выдерживает даже совсем небольшие механические нагрузки. А уж если случайно «потянули» сервер из стойки на салазках, позабыв отключить разъемы оптоволоконных кабелей — в этом точно нет ничего хорошего. При любом подозрении на механическую нагрузку лучше использовать витую пару.
Категории витой пары
Для каждого поколения передающих устройств есть соответствующие категории витой пары. Так как статья посвящена 10 Gigabit Ethernet, не будем вдаваться в подробности для другого типа оборудования.
Ниже представлена информация касательно сетей 10G.
Таблица 1. Категории витой пары, способные к передаче со скоростью10G.
| Категория | Частоты, МГц | Примечание | Описание |
|---|---|---|---|
| Cat.6 | 250 | Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) | Рекомендуется для Fast Ethernet и Gigabit Ethernet, но может передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлена в стандарт в июне 2002 года. |
| Cat.6a | 500 | Gigabit Ethernet (10GBASE-T Ethernet) | Рекомендуется для Gigabit Ethernet, но может передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлена в стандарт в феврале 2008 года (ISO/IEC 11801:2002 поправка 2). Имеется общий экран (F/UTP) или экранирующая оплетка вокруг каждой пары (U/FTP). |
| Cat.7 | 600 | Gigabit Ethernet (10GBASE-T Ethernet) | Разработана для передачи данных до 10 Гбит/с. Спецификация на данный тип кабеля утверждена международным стандартом ISO 11801. Отличие от предыдущих кабелей — совместное применение общего экрана и экранов вокруг каждой пары (F/FTP или S/FTP). |
