СОЗДАНИЕ ЛОКАЛЬНОЙ КОМПЬЮТЕРНОЙ СЕТИ

Вам уже известно, что компьютерная сеть состоит из двух или более компьютеров, соединенных друг с другом посредством кабелей и других сетевых устройств,
используемых для передачи потока данных. Соединяя компьютеры вместе, вы
создаете сеть. Если затем соединить одну сеть с другой, то будет сформирована
мегасеть, или Internet. Internet, о которой вы слышите практически каждый
день самая большая мегасеть в мире. Вы можете создавать различные сети в
рамках вашей организации (например, сеть НИЧ и сеть центра информационных технологий), которые будут иметь структуру, подобную Internet. Если впоследствии
соединить эти сети, то получится внутренняя мегасеть.

Сетевая технология позволяет сотрудникам использовать ресурсы, находящиеся
на компьютерах в различных сетях, не разбираясь в различиях технологии реализации каждой из этих сетей.

При создании сети вам прежде всего следует
определить конфигурацию. Выбор специфической конфигурации сети будет зависеть от ваших ближайших и долгосрочных потребностей. Следует определить различные приложения, для которых
вы будете использовать свою сеть. Затем надо решить — какая сеть нужна: глобальная или локальная. Вам также потребуется определить, сколько компьютеров
будет соединено с сетью, сколько вы можете потратить на установку сети, каков
необходимый уровень сетевой эффективности и безопасности.

Выбрать сетевую топологию, определяющую способ физического соединения компьютеров. Затем выбирается сетевое
оборудование, с помощью которого будет реализована эта сетевая топология. Выбрать сетевую операционную систему, аппаратное и программное обеспечение сервера и клиента, которые можно использовать для построения компьютерной сети. Выбрать сетевую топологию.

Топология шины

Шина или шинная топология представлена в виде общего кабеля, к нему подсоединяются все рабочие станции. Чтобы предотвращать отражение на концах кабелей находятся терминаторы.

Работа по данной системе очень проста: в системе есть один кабель к которому подключаются все остальные компьютеры. Если пользователь решит распространить какое-то сообщение, то оно одновременно поступит на все компьютеры, которые подключены к данному кабелю. Каждый компьютер, на который поступило сообщение, проверяет адресата. Если адресат и есть эта машина, то начинается обработка письма. Для исключения одновременной пересылки данных, должен быть основной компьютер, который будет отвечать за рассылку информации.

Преимущества и недостатки

Кратко обсудив, в чём заключается суть данной топологии, можно обозначить основные плюсы и минусы данной топологии. В чём они заключаются и для чего подходит такая система?

Преимущества шинной топологии

Стоит начать с основных плюсов, которые включает в себя система:

достаточно простая и понятная в эксплуатации. Шинная топология очень редко даёт сбои и является оптимальным вариантом для работы;
шинная топология является более бюджетной, поскольку для своего обслуживания требует гораздо меньшее количество кабелей;
достаточно легко масштабирована;
для того, чтобы расширить данный вид топологии не нужно особо заморачиваться. Можно воспользоваться повторителем, который усиливает сигнал, а также передаст его на большее расстояние.

Это то, что касается основных преимуществ шинной топологии сети. Что можно сказать о недостатках?

Недостатки топологии шины

если к системе подключено большое количество ПК, то мощность передачи общей информации значительно снижается;
диагностика такой сети достаточно проблематична.

Терминатор в топологии шины

Без включения терминаторов сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Так что при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались соединенными между собой. Короткое замыкание в любой точке кабеля шины выводит из строя всю сеть. Любой отказ сетевого оборудования в шине очень трудно локализовать, так как все адаптеры включены параллельно, и понять, какой из них вышел из строя, не так-то просто.

Что такое топология шины

При прохождении по линии связи сети с топологией «шина» информационные сигналы ослабляются. И никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи. Кроме того, каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента. Это предъявляет дополнительные требования к приемным узлам сетевого оборудования. Для увеличения длины сети с топологией «шина» часто используют несколько сегментов (каждый из которых представляет собой шину). Соединенных между собой с помощью специальных восстановителей сигналов репитеров, или повторителей.

Однако такое наращивание длины сети не может продолжаться бесконечно, так как существуют еще и ограничения, связанные с конечной скоростью распространения сигналов по линиям связи.

Сравнение с другими топологиями

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Кроме рассматриваемой топологии широкое распространение имеют другие: «звезда» и «кольцо».

Обратите внимание! Если сравнивать «шину» с ними, то можно выделить достоинства и недостатки

Достоинства

Выбор данной конфигурации имеет важные плюсы:

в данном случае настройка сети делается относительно просто;
стоимость проведения работ будет меньшей по сравнению с использованием других топологий;
выполнение монтажа является менее сложным, чем в аналогичном случае;
необходимо учитывать вероятность выхода одного или нескольких компьютеров из строя — при такой схеме подключения это не нанесет ущерба работе остальной подключенной техники.

Недостатки

Однако такому решению присущи также некоторые недостатки:

уязвимость в случае неисправности основной шины, к которой подсоединены компьютеры — при этом выйдет из строя вся структура;
при такой архитектуре поиск неисправностей является довольно сложным;
важный минус состоит в том, что только один компьютер в каждый момент времени может осуществлять передачу;
если необходимо подключить новые компьютеры, то возникают проблемы с проведением масштабирования — придется вносить изменения в ранее существовавший отрезок сети.

Преимущества и недостатки шинной топологии

Ее простота монтажа и низкая стоимость компенсируются наличием более сложного управления.

Обратите внимание! Последнее выражается, в частности, в сложности диагностики и исправления ошибок, изоляции возникших проблем от остальной части локальной сети

ПО для картирования топологии сети

Теперь, когда мы знаем различные типы топологии, пришло время подумать о том, как спроектировать вашу сеть с нуля. Существует ряд программных продуктов, позволяющих создавать собственные диаграммы топологии сети. Диаграммы топологии сети показывают, как ваша сеть соединяется вместе, и помогают вам создать эффективный дизайн сети. Он также предоставляет вам контрольную точку, которая помогает вам при попытке выполнить поиск и устранение неисправностей для устранения неисправностей..

Существует множество различных продуктов для отображения топологии сети, но один из наиболее широко используемых Microsoft Visio. С помощью Microsoft Visio вы можете создать свою сеть, добавив сетевые элементы на холст. Эта программа позволяет вам разработать схему, которая детализирует вашу сеть. Конечно, создание собственной сети не всегда идеально, особенно когда вы пытаетесь отобразить большую сеть.

В результате вы можете рассмотреть возможность использования другого инструмента, такого как Картограф топологии сети SolarWinds который может автоматически обнаруживать устройства, подключенные к вашей сети. Автообнаружение пригодится, потому что это означает, что вам не нужно составлять структуру сети вручную.

Сетевая топология SolarWinds MapperDownload 14-дневная бесплатная пробная версия

Что такое топология шины

Топология шины это конфигурация, в которой все компьютеры подключены к общей среде передачи. Которая в свою очередь пассивно распределяет сигнал. Подключение или отключение компьютера не влияет на работу других устройств в сети. Максимальная длина линии и количество подключенных станций определяются стандартами в зависимости от типа линии. Могут быть конфликты с интенсивной передачей данных. Эта топология характеризуется низким уровнем безопасности. Все из-за того что все данные передаются по одной линии связи. Поэтому их перехват неавторизованным пользователем весьма вероятен. Прерывание среды передачи (шины) приводит к прекращению работы всей сети. Кроме того, следует отметить, что определение места повреждения и ошибок передачи относительно сложно.

Топология «шина»

Топология шина, именуемая также топологией общая шина или магистраль, подразумевает применение единого кабеля, к которому подключена каждая рабочая станция, как показано на рисунке ниже.

Рисунок 1. Топология «шина». Автор24 — интернет-биржа студенческих работ

Единый общий кабель может использоваться каждой станцией по очереди. Каждое сообщение, посылаемое какой-либо рабочей станцией, может приниматься и прослушиваться всеми другими рабочими станциями, которые подключены к этой сети. Из данного потока сообщений все рабочие станция отбирают адресованные только им сообщения. К преимуществам топологии «шина» следует отнести следующие аспекты:

Сравнительно простая настройка.
Относительно простой монтаж и небольшая стоимость, особенно когда все рабочие станции расположены сравнительно недалеко друг от друга.
Неисправность на одной или нескольких рабочих станциях никак не влияет на работоспособность всей сети.

Недостатками топологии «шина» считаются следующие обстоятельства:

Неисправности в самой шине (в любом её месте), такие как, например, обрыв кабеля, выход из строя сетевых коннекторов, ведут к полному отказу сети.
Достаточно сложный процесс поиска неисправностей.
Низкий уровень производительности, поскольку в любой момент времени только один компьютер способен транслировать данные в сеть, с возрастанием количества рабочих станций производительность сети снижается.
Наличие плохой масштабируемости, так как чтобы добавить новую рабочую станцию нужно менять участки имеющейся шины.

Как раз по топологии «шина» были построены локальные сети на коаксиальном кабеле. В этом варианте в качестве шины использовались отрезки коаксиального кабеля, соединяемые Т-коннекторами. Шину требовалось проложить через все помещения, и она должна была подходить к каждому компьютеру. Боковой отвод Т-коннектора нужно было вставить в разъем на сетевой карте. Сегодня такой тип топологии сети безнадежно устарел и его почти везде заменили топологией «звезда», использующей витую пару. Тем не менее оборудование под коаксиальный кабель еще можно встретить в некоторых организациях.

Какой она может быть

Чтобы выбрать наиболее эффективный способ подсоединения компьютеров и оборудования в общую сеть, необходимо учитывать их количество. Если соединятся менее десяти устройств при помощи рассматриваемой топологии, то этот способ будет эффективным.

Обратите внимание! Если устройств в ЛВС будет намного больше, то данное решение — неэффективно. В таком случае сеть организуют на основе серверов

Различия между этими двумя способами состоят в следующем:О

В одноранговой сети все компьютеры участвуют на равных порах. Поэтому при наращивании количества информационные каналы перегружаются.
Использование выделенных серверов означает, что основные данные и используемые приложения находятся на серверах и предоставляют их для пользования остальным компьютерам. Кроме перечисленного, именно они осуществляют необходимые подключения к внешним устройствам, определяют маршруты следования информационных сообщений, проводят управление всей локальной сетью.

Топология звезда

Все устройства подключаются к центральному узлу, который уже является ретранслятором. В наше время данная модель используется в локальных сетях, когда к одному коммутатору подключаются несколько устройств, и он является посредником в передаче. Здесь отказоустойчивость значительно выше, чем в предыдущих двух. При обрыве, какого либо кабеля, выпадает из сети только одно устройство. Все остальные продолжают спокойно работать. Однако если откажет центральное звено, сеть станет неработоспособной.

Преимущества сетей топологии звезда:

легко подключить новый ПК;
имеется возможность централизованного управления;
сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК.

ИСПОЛЬЗОВАНИЕ МОСТА ДЛЯ УЛУЧШЕНИЯ ФУНКЦИОНИРОВАНИЯ СЕТИ

Сетевой мост не просто связывает сегменты сети. Он дает проектировщикам
сети возможность повышать ее эффективность, надежность и безопасность. Как
вы узнали из предыдущих глав, чем большее узлов подключено к сети, тем
больше происходит столкновений данных (потому что больше узлов одновременно пытаются получить доступ к сети).
Вы можете использовать мост, чтобы решить проблему повышения эффективности сети, возникающую из-за напряженного графика и столкновения данных.
Мост может разделить переполненную локальную вычислительную сеть на меньшие сегменты, как показано на рисунке : локализуя трафик в каждом сегменте, мост уменьшает общий трафик в сети.

Неполносвязная

Неполносвязных топологий существует несколько. В них, в отличие от полносвязных , может применяться передача данных не напрямую между компьютерами, а через дополнительные узлы.

Топология с общей шиной

Одна из первых физических топологий. Суть состояла в том, что к одному длинному кабелю (коаксиальному, как антенный провод) подсоединяли все устройства и организовывали локальную сеть. На концах кабеля требовались терминаторы. Как правило — это было сопротивление на 50 Ом, которое использовалось для того, чтобы сигнал не отражался в кабеле. Преимущество ее было только в простоте установки. С точки зрения работоспособности была крайне не устойчивой. Если где-то в кабеле происходил разрыв, то вся сеть оставалась парализованной, до замены кабеля.

Преимущества сетей шинной топологии:

расход кабеля существенно уменьшен
отказ одного из узлов не влияет на работу сети в целом;
сеть легко настраивать и конфигурировать;
сеть устойчива к неисправностям отдельных узлов.

Недостатки сетей шинной топологии:

разрыв кабеля может повлиять на работу всей сети;
ограниченная длина кабеля и количество рабочих станций;
недостаточная надежность сети из-за проблем с разъемами кабеля;
низкая производительность, обусловлена разделением канала между всеми абонентами.

Современные примеры топология шина:

USB (Universal Serial Bus) — «универсальная последовательная шина» — последовательный интерфейс для подключения периферийных устройств к вычислительной технике.
RS-485 дифференциальная линия связи типа «общая шина».
CAN (англ. Controller Area Network — сеть контроллеров) — стандарт промышленной сети, ориентированный, прежде всего, на объединение в единую сеть различных исполнительных устройств и датчиков. Режим передачи — последовательный, широковещательный, пакетный.

Особенности топологии Шина

В топологии «шина» по своей структуре предполагается идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать только по очереди, так как линия связи единственная. В противном случае передаваемая информация будет искажаться в результате наложения сигналов (конфликта, коллизии). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена (в обоих направлениях, но по очереди, а не одновременно).

В топологии «шина» отсутствует центральный абонент, через которого передается вся информация, что увеличивает ее надежность. Ведь при отказе любого центра перестает функционировать вся управляемая этим центром система. Добавление новых абонентов в шину довольно просто и обычно возможно даже во время работы сети. В большинстве случаев при использовании шины требуется минимальное количество соединительного кабеля по сравнению с другими топологиями.

Так как разрешение возможных конфликтов в данном случае ложится на сетевое оборудование каждого отдельного абонента, аппаратура сетевого адаптера при топологии «шина» получается сложнее, чем при других топологиях. Однако из-за широкого распространения сетей с топологией «шина» (Ethernet, Arcnet) стоимость сетевого оборудования получается не слишком высокой.

Шине не страшны отказы отдельных компьютеров, так как все остальные компьютеры сети могут нормально продолжать обмен. Может показаться, что шине не страшен и обрыв кабеля, поскольку в этом случае мы получим две вполне работоспособные шины. Однако из-за особенностей распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных согласующих устройств терминаторов.

Терминатор в топологии шины

Что такое топология шины

При прохождении по линии связи сети с топологией «шина» информационные сигналы ослабляются. И никак не восстанавливаются, что накладывает жесткие ограничения на суммарную длину линий связи. Кроме того, каждый абонент может получать из сети сигналы разного уровня в зависимости от расстояния до передающего абонента. Это предъявляет дополнительные требования к приемным узлам сетевого оборудования. Для увеличения длины сети с топологией «шина» часто используют несколько сегментов (каждый из которых представляет собой шину). Соединенных между собой с помощью специальных восстановителей сигналов — репитеров, или повторителей.

Топология «звезда»

«Звезда» является топологией локальной сети, в которой все рабочие станции присоединяются к центральному устройству, то есть, коммутатору или маршрутизатору. Центральное устройство управляет пересылкой информационных пакетов во всей сети. Все компьютеры через сетевую карту подключены к коммутатору отдельным кабелем, как показано на рисунке ниже.

Рисунок 2. Топология «Звезда». Автор24 — интернет-биржа студенческих работ

Если возникает необходимость, то можно объединить целый набор сетей с топологией «звезда». В итоге может быть получена конфигурация сети с древовидной топологией. Древовидная топология применяется, как правило, в крупных организациях. Топология типа «звезда» на текущий момент превратилась в основную при формировании локальных сетей. Это объясняется наличием у неё следующих достоинств:

Отказ в работе одной рабочей станции или повреждение ее кабеля никак не отражается на работе всей сети в целом.
Сеть обладает отличной масштабируемостью. Для подсоединения новой рабочей станции достаточно проложить от коммутатора отдельный кабель.

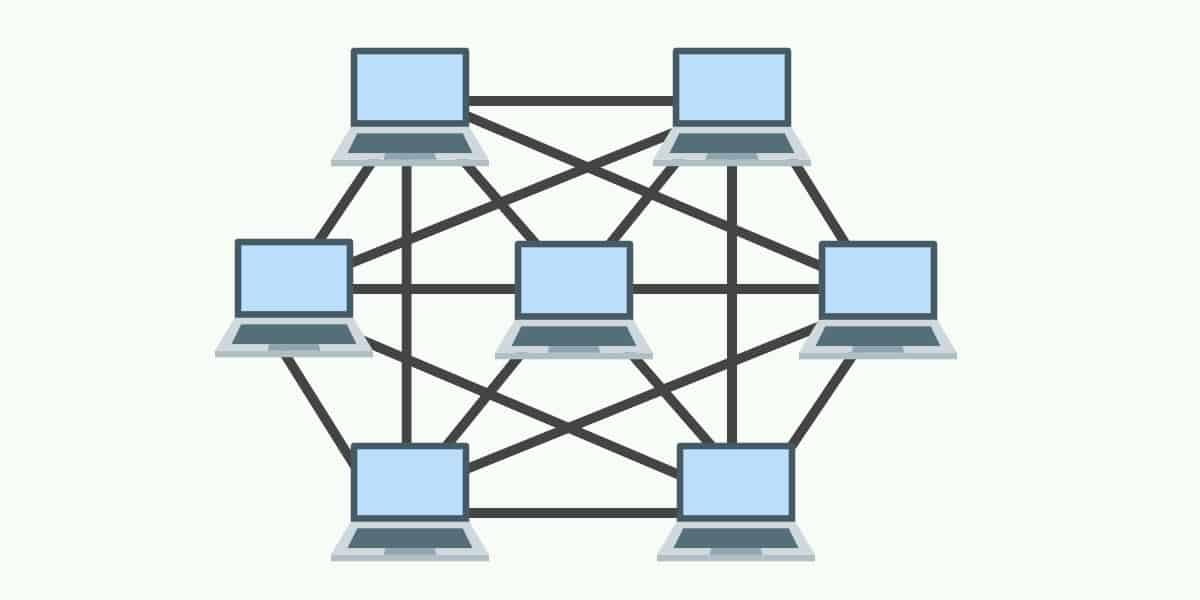

Топология сетки

Топология сетки — это соединение точка-точка, где узлы взаимосвязаны. В этой форме топологии, данные передаются двумя способами: маршрутизации и затопление. В маршрутизации узлы используют логику маршрутизации для определения кратчайшего расстояния до места назначения пакета. Напротив, при затоплении данные отправляются на все узлы в сети. Наводнение не требует никакой формы логики маршрутизации для работы.

Есть две формы топологии сетки: частичная топология сетки и етопология ULL-сетки. При частичной топологии сетки большинство узлов взаимосвязаны, но есть несколько, которые связаны только с двумя или тремя другими узлами. В топологии с полной сеткой каждый узел взаимосвязан.

преимущества

Сетчатые топологии используются в первую очередь потому, что они надежны. взаимосвязанность узлов делает их чрезвычайно устойчивыми к сбоям. Нет ни одного сбоя компьютера, который мог бы сломать всю сеть. Отсутствие единой точки отказа является одной из причин, почему это популярный выбор топологии. Эта настройка также защищена от взлома.

Недостатки

Однако сетчатые топологии далеки от совершенства. Oни требует огромного количества конфигурации как только они развернуты. Топологическая схема более сложна, чем у многих других топологий, и это отражается в том, сколько времени потребуется для ее настройки. Вам нужно будет разместить целый ряд новых проводов, которые могут быть довольно дорогими.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

Токопроводящая жила из прочного металла.
Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки. Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Если проводник произведен без корпуса, в таком случае его монтаж производят на изоляторах.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

ПОВТОРИТЕЛИ

Эти устройства применяются для соединения двух сегментов сети. Как видно из
названия, повторитель копирует или повторяет принимаемые сигналы. Кроме
Того, он усиливает и восстанавливает характеристики сигналов, прежде чем передавать их дальше. Таким образом повторитель увеличивает амплитуду сигнала,
не влияя на его частоту, а также позволяет увеличивать расстояние между смежными компьютерами в сети.
Длинные сети могут содержать много повторителей. В сетях Ethernet эти устройства часто используются для увеличения длины кабеля шины в пределах локальной
сети. Компании типа Lantronix выпускают серию многопортовых повторителей
Ethernet для различных сетевых конфигураций.

Какую топологию выбрать?

Существует ряд факторов, которые необходимо учитывать при выборе топологии. Прежде чем выбрать топологию, вы должны внимательно рассмотреть следующее:

Необходимая длина кабеля
Тип кабеля
Стоимость
Масштабируемость

Во-первых, вам нужно принять во внимание длину кабеля, который вам нужен предоставлять услуги всем вашим сетевым устройствам. Топология шины является наиболее легкой с точки зрения потребностей в кабеле

В этом смысле это будет самая простая топология для установки и покупки кабеля. Это связано со вторым фактором, вам нужно рассмотрите тип кабеля, который вы собираетесь использовать. Типы кабелей варьируются от витых пар до коаксиальных и оптоволоконных кабелей.

Стоимость установки топологии также очень важна. Чем сложнее выбранная топология, тем больше вам придется заплатить с точки зрения ресурсов и времени, чтобы создать эту настройку..

Последний фактор, который вы хотите принять во внимание, — это масштабируемость.. Если вы планируете повысить вашей сетевой инфраструктуры в будущем вы хотите убедиться, что вы использовать сеть, в которую легко добавлять устройства

Сеть со звездообразной топологией идеально подходит для этого, потому что вы можете добавлять узлы с минимальным нарушением работы. Это не так просто в кольцевой сети, потому что вы добавите время простоя, если добавите какие-либо узлы.

Монтаж домашних локальных компьютерных сетей топологии «шина»

Согласно стандартам, монтаж сетей с топологией «шина» может выполняться в соответствии с одной из следующих технологий. Каждая из них имеет свои важные особенности.

Обратите внимание! В обоих случаях регламентировано обязательное использование коаксиального кабеля. Но для 10BASE-2 применяется тонкий вариант, а для 10BASE-5 — толстый кабель

Монтаж локальных сетей топологии «шина» технологией 10BASE-2 Ethernet

Для одноранговой локальной сети с общей шиной используемые типы кабеля — RG-58 и PK-50. Этот вариант требует при монтаже меньших усилий по сравнению со вторым, но качество работы при этом ниже. Такой способ более выгоден для небольших домашних или офисных сетей. Они менее масштабны, но и стоят гораздо дешевле.

Здесь предусмотрены следующие ограничения:

Имеет главный кабель, который может быть разбит на несколько сегментов (не более пяти), соединенных репитерами. Длина каждого из них не может превышать 185 метров.
Общая длина главного кабеля, включающая в себя все сегменты, не должна превышать 925 метров.
К каждому из отрезков коаксиального кабеля допустимо не более 30 подключений.

Важно! Определено минимальное расстояние между проводами, подсоединяющими соседние компьютеры к шине. Оно составляет 0,5 метра

Монтаж локальных сетей топологии «шина» технологией 10BASE-5 Ethernet

Этот вариант создания сети более дорогой, но у него имеется больше возможностей. Он допускает создание более масштабного соединения, отличается высокими надежностью и качеством работы.

У рассматриваемой технологии меньшие ограничения по сравнению с предыдущим вариантом.

Здесь должны быть соблюдены следующие правила:

Количество сегментов может быть не больше пяти.
Допустимая длина сегмента составляет 500 метров.
Общая длина кабеля может доходить до 2,5 километра.
Теперь возросло предельное количество устройств для подключения к каждому сегменту — теперь оно достигает ста устройств.
Ближайшие компьютеры не могут подключаться к основному кабелю на расстоянии, меньшем 2,5 метра.

Важно! Для обоих рассматриваемых технологий максимальная пропускная способность составляет 10 Мбит в секунду. Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность

Еще одним достоинством варианта 10BASE-5 Ethernet является более высокая механическая прочность.

ТОПОЛОГИЯ СЕТИ ТИПА «ЗВЕЗДА»

В топологии типа «звезда» сетевые компьютеры соединяются с центральной
системой, называемой ядром или концентратором, как показано на рисунке 2.

Рис.2. Топология типа «звезда».

При звездообразной топологии пакеты данных передаются от каждого узла центральному концентратору. Концентратор, в свою очередь, пересылает пакеты
адресату. Концентратор обычно обеспечивает от 8 до 48 входов, что определяет
число компьютеров, которые к нему можно подключить.

Каждый компьютер в сети называется узлом. Узел может быть клиентом, сервером или и тем, и другим. В системе с концентратором между компьютерами
нет прямых соединений. Вместо этого они все объединены друг с другом через
концентратор (каждый с помощью одного кабеля). В зависимости от числа
компьютеров, которые надо подсоединить с использованием звездообразной топологии, вам может потребоваться несколько концентраторов. Рисунок 3
иллюстрирует компьютерную сеть с двумя концентраторами.

Рис. 3. Звездообразная топология с двумя концентраторами.

Так как каждый компьютер соединяется с концентратором с помощью одиночного кабеля, при звездообразной топологии расходуется больше кабеля, чем
при шинной. При топологии типа «звезда» концентратор представляет собой
дополнительную статью расходов, не существующую при шинной топологии. В
звездообразной топологии можно использовать либо неэкранированный кабель
типа витой пары (UTP), либо экранированную витую пару (STP). Неэкранированный и экранированный кабели типа «витая пара» похожи (хотя и несколько
толще) на кабели, соединяющие ваш домашний телефон с пластмассовым гнездом на стене. Цена экранированного кабеля приблизительно в два раза выше,
чем неэкранированного. Для сокращения расходов многие разработчики сетей
используют в звездообразной топологии неэкранированную витую пару. Однако, если расстояние (длина линии) от концентратора до каждого узла превышает 110 метров, необходимо использовать более дорогую экранированную витую пару. Экранированный кабель необходим при наличии высоких уровней электромагнитных (EMI) или радиочастотных (RFI) помех.

Так как плюсы сетей со звездообразной топологией часто перевешивают более
высокие расходы, связанные с концентратором и дополнительными кабелями,
звездообразная топология становится выбором де-факто среди разработчиков
сетей. Главное преимущество ее заключается в том, что нарушение соединения
между любым компьютером и концентратором не влияет на любой другой узел
сети каждый из них имеет собственное соединение с концентратором. Кроме
того, так как каждый пакет данных должен проходить через концентратор, можно использовать специальные концентраторы для контроля состояния всех подключенных узлов. Используя специальное программное обеспечение, можно
производить динамические изменения в способе подключения каждого узла к
концентратору, увеличивая таким образом надежность сети. Недостаток звездообразной топологии заключается в том, что при выходе из строя центрального
концентратора вся сеть перестает работать.
