Исследование cnews analytics: российские компании меняют стратегию хранения данных

Развитие компаний и увеличение базы хранения данных

Часто перед руководителями бизнеса возникает задача организовать хранилища таким образом, чтобы они могли расти вместе с бизнесом и соответствовать всем его потребностям.

Гибкость системы является неотъемлемым элементом успеха предприятия. Именно по этой причине перед установкой систем хранения данных стоит внимательно изучить все существующие и плановые требования, чтобы при первой необходимости внедрять новшества как в технические части, так и в ПО хранилища.

По типу архитектуры системы хранения данных разделяют на такие:

• DAS (подключение хранилища непосредственно к серверу);
• NAS (система, подключенная к компьютерной сети со своей собственной операционной системой);
• SAN (консолидирует дисковое пространство серверов на дисковые хранилища).

Storage Area Network (SAN)

Сеть хранения данных (SAN) предоставляет клиентам блочный доступ к данным по сети (например, Fibre Channel или Ethernet). Устройства в SAN не принадлежат одному серверу, а могут использоваться всеми клиентами сети хранения. Возможно разделение дискового пространства на логические тома, которые выделяются отдельным хост-серверам. Эти тома не зависят от компонентов SAN и их размещения. Клиенты обращаются к хранилищу данных с использованием блочного типа доступа, как и при DAS подключении, но, так как SAN использует сеть, устройства хранения данных могут располагаться далеко от клиентов.

В настоящее время SAN архитектура использует протоколы SCSI (Small Computer System Interface) и NVMe для передачи и получения данных. Fibre Channel (FC) SAN инкапсулирует протоколы SCSI или NVMe в Fibre Channel фреймы. Сети хранения данных, использующие стандартные TCP/IP пакеты, работают с протоколами iSCSI (Internet SCSI) и iWARP (Internet Wide Area Remote Direct Memory Access (RDMA) Protocol).

До появления All Flash СХД велись множество обсуждений по поводу выбора FC или iSCSI для построения сети хранения данных. Некоторые компании фокусировались на невысокой стоимости первоначального развертывания iSCSI SAN, другие выбирали высокую надежность и доступность Fibre Channel SAN. Хотя low-end решения iSCSI дешевле, чем Fibre Channel, с ростом производительности и требований к надежности ценовое преимущество iSCSI SAN исчезает.

Небольшие компании чаще выбирают iSCSI из-за низкого ценового порога входа, при этом они получают возможность для дальнейшего масштабирования SAN. Базовые и нишевые решения используют среду подключения 1/10GBase-T (системы видеонаблюдения, архивы, хранение резервных копий восстановления). Возможно создание недорогих инсталляций на базе интерфейсов 10GbE, но при расширении часто узким местом становятся бюджетные сетевые коммутаторы. Высокоскоростные инсталляции с низкими задержками на базе интерфейсов 10/25GbE не имеет экономических преимуществ по сравнению с FC, но могут быть выбраны по личным предпочтениям.

С появлением All Flash СХД одним из основных требований к сетевой инфраструктуре стали низкие задержки, что является существенным преимуществом FC. NVMe-over-FC поддерживается любым актуальным FC оборудованием и современными операционными системами.

Большинство крупных организаций, которые используют сети хранения данных, выбирают Fibre Channel. Эти компании обычно требуют проверенную технологию, имеют необходимость в высокой пропускной способности и обладают бюджетом для покупки самого надежного и производительного оборудования. Кроме того, они располагают персоналом для управления сетью хранения данных. Некоторые из таких компаний планируют продолжать инвестиции в Fibre Channel инфраструктуру, другие же инвестируют в решения iSCSI, особенно 25/50GbE, для своих HCI решений.

Из чего складывается цена на СХД?

Если говорить про формирование внутренних цен, то в стоимость входят все компоненты СХД: как те, что производит сам вендор, так и те, которые он закупает. Набор закупаемых компонентов может быть достаточно широким, включая в себя процессоры, платы, HBA-адаптеры, диски, стоимость которых зависит от объемов, целей и договоренностей. Таким образом определяется первичная стоимость СХД, которая при этом не составляет и половины итоговой цены.

Дело в том, что кроме неё в конечную стоимость СХД входит цена разработки и сервисного обслуживания. «Иногда у заказчиков возникает вопрос, почему решения с одинаковыми компонентами стоят по-разному, – рассказывает Алексей Никифоров. – Все зависит от того, сколько затрат вложено в разработку и каково качество программного обеспечения. Можно взять компоненты общего назначения, и они будут худо-бедно, но работать. Но если речь заходит о производительности, загруженности и функциональных возможностях, то цена начинает расти».

Традиционное недоверие к облакам еще не изжито

В отношении облачных решений российские компании сохраняют скептицизм. Лишь 36% опрошенных используют возможности, которые дает интеграция собственного ЦОД с облачными сервисами.

Ответы на вопрос о том, пользуются ли респонденты арендованным оборудованием, подчеркнули приверженность к использованию «своего» железа (так ответило 57%). В финансовом и реальном секторе доля консерваторов 68% и 77% соответственно. 22% респондентов ответили, что арендуют часть оборудования, лишь 10% пользуются ЦОД как услугой.

Самым полезным функционалом облаков были названы «возможность «переезда» виртуальных машин» и «возможность хранения резервных копий» (по 24% от общего числа респондентов, или 66% от числа тех, кто применяет интеграцию ЦОД с облаками или планирует ее), а также «возможность репликации» (19% и 53% соответственно).

При этом наиболее консервативным оказался финсектор (всего 16% готовых к интеграции ЦОД с облаком), а самыми «продвинутыми» — предприятия торговли (50% утвердительных ответов).

Грантовая поддержка цифровизации российских компаний будет продолжена
Поддержка ИТ-отрасли

Лишь 19% респондентов хранят в облаках контейнеры «с помощью специального ПО» (23%), и «в выделенных СХД» (20%). Еще 22% респондентов заявили, что специальных средств не используют. Только в 11% компаний контейнеры не применяются вовсе.

Инновационные пути создания системы хранения данных

Сегодня распространено применение следующих методов хранения данных при помощи консолидации:

1. SAN – Storage Area Network. Применяется с устройствами хранения, где присутствует блочный доступ и подключается через сеть. Самые популяризованные протоколы для построения такой системы – это:
   • Fibre Channel – блочный протокол с высоким коэффициентом производительности;
   • iSCSI – протокол, передающий SCSI пакеты традиционными IP-сетями, кроме того, является более доступной альтернативой FC.
2. Network Attached Storage – NAS. Применяется с устройствами хранения, где происходит прямое подключение к сети передачи данных. NAS-массивы наиболее часто поддерживаются протоколами:
   • NFS – стандартная программа для файлового доступа систем UNIX;
   • CIFS – протокол, применяемый с программным обеспечением Windows.

Оборудованием для хранения данных выступают:

• устройства на магнитооптических дисках;
• дисковые подсистемы;
• ленточные устройства.

Применение любого метода консолидации обладает и достоинствами, и недостатками. В ряде случаев целесообразно было бы использовать комбинацию всех технологий, чтобы достичь максимально результативного эффекта от внедрения системы.

Как выбрать коммутатор локальной сети или SAN коммутатор?

Когда вы решите выбрать свой коммутатор, вы должны хорошо понимать, каковы ваши требования и потребности. коммутатор локальной сети в основном используется для сетей Token Ring и FDDI, отличающихся низкой стоимостью и высокой производительностью. В то время как коммутатор SAN доступен для высокопроизводительной сети с низкой латентностью и передачей данных без потерь. Если вы ищете коммутатор, использующий протокол обмена файлами, такой как IPX, Appletalk, то IP-коммутатор локальной сети-это ваш лучший выбор. Если вы ищете коммутатор для поддержки хранения данных на основе оптоволоконных каналов, то вы можете развернуть коммутатор SAN.

FS коммутаторы серии S3900 — это усовершенствованные и высокопроизводительные коммутаторы Ethernet LAN. Они поддерживают многочисленные функции L2/L2+, включая LACP, STP/RSTP/MSTP, 802.1 Q VLAN, Port mirror, RSPAN, ERPS, DHCP snooping и так далее. Кроме того, FS коммутаторы серии S3900 могут работать в сети хранения данных через IP SAN (включая IP SAN и FC SAN). Оснащение надежным оборудованием и расширенными стекируемыми функциями делает их идеальными для кампусов, корпоративных сетей и центров обработки данных.

Предмет
1GbE порт	24	24	48
Коммутационная способность	128 Gbps	56 Gbps	176 Gbps
Скорость пересылки	96 Mpps	42 Mpps	132 Mpps
Флэш-память	256MB	256MB	256MB
SDRAM	512MB	512MB	512MB
Чип коммутатора	BCM56150	BCM56152	BCM56150
Физическое стекирование	До 4 устройств	До 4 устройств	До 4 устройств
Таблица MAC-адресов	16K	16K	16K
Джамбо кадры	9,216	9,216	9,216
Воздушный поток	справа-налево	Безвентиляторный	справа-налево
Источник питания	1+1 резервирование (100-240VAC)	1x встроенный блок питания (100-240VAC)	1+1 резервирование (100-240VAC)
Максимальное энергопотребление системы	27Вт	24Вт	48Вт

Банковская сфера

В любом банке соседствует множество разношёрстных IT-систем, начиная с процессинга и заканчивая автоматизированной банковской системой. Эта инфраструктура тоже работает с огромным объёмом информации, при этом большая часть задач не требует повышенной производительности и надёжности систем хранения, например разработка, тестирование, автоматизация офисных процессов и пр. Здесь применение классических СХД возможно, но с каждым годом всё менее выгодно. К тому же в этом случае отсутствует гибкость расходования ресурсов СХД, производительность которой рассчитывается из пиковой нагрузки.

При использовании распределённых систем хранения их узлы, по факту являющиеся обычными серверами, могут быть в любой момент конвертированы, например, в серверную ферму и использованы в качестве вычислительной платформы.

Что такое SAS (Serial Attached SCSI), FC (Fibre Channel) и iSCSI (Internet Small Computer System Interface)?

Традиционно устройства SCSI, такие как внутренний жесткий диск, подключаются к общей параллельной шине SCSI. Это означает, что все подключенные устройства будут использовать одну и ту же шину для отправки / получения данных. Но совместные параллельные соединения не очень хороши для высокой точности и создают проблемы при высокоскоростных передачах. Однако последовательное соединение между устройством и сервером может увеличить общую пропускную способность передачи данных. SAS между устройствами хранения и серверами использует выделенный 300 МБ / сек на диск. Подумайте о шине SCSI, которая имеет одинаковую скорость для всех подключенных устройств.

SAS использует одни и те же команды SCSI для отправки и приема данных с устройства. Также, пожалуйста, не думайте, что SCSI используется только для внутреннего хранилища. Он также используется для подключения внешнего устройства хранения к серверу.

Если производительность передачи данных и надежность являются выбором, то использование SAS — лучшее решение. С точки зрения надежности и частоты ошибок диски SAS намного лучше по сравнению со старыми дисками SATA. SAS был разработан с учетом производительности, благодаря которой он является полнодуплексным. Это означает, что данные могут быть отправлены и приняты одновременно с устройства, использующего SAS. Также один хост-порт SAS может подключаться к нескольким дискам SAS с использованием расширителей. SAS использует передачу данных точка-точка, используя последовательную связь между устройствами (устройствами хранения, такими как дисковые накопители и дисковые массивы) и хостами.

Первое поколение SAS обеспечило скорость 3Gb / s. Второе поколение SAS улучшило это до 6 Гбит / с. И третье поколение (которое в настоящее время используется многими организациями для экстремально высокой пропускной способности) улучшило это до 12 Гбит / с.

Российские системы хранения данных и импортозамещение

В России последние годы активно реализуется стратегия импортозамещения, которая охватывает и сферу информационных технологий. Системы хранения данных являются важным компонентом современных ИТ-инфраструктур, поэтому разработка отечественных СХД — важная задача.

Действующее законодательство обязует всех госзаказчиков, осуществляющих закупки по законам 44-ФЗ и 223-ФЗ, приобретать оборудование российской разработки. Это относится к любым органам власти, государственным учреждениям, бюджетным фондам и государственным корпорациями. Вся продукция, имеющая подтвержденное российское происхождение зарегистрирована в реестре Минпромторга, в том числе и СХД.

Важными свойствами хорошей системы хранения данных являются простота масштабируемости, гибкость настроек и простота интеграции в инфраструктуру клиента, а также качественная техническая поддержка.

Кроме того, в зависимости от задач, для которых выбирается СХД, важно наличие в линейке моделей обеспечивающий большую емкость хранения и высокую скорость передачи данных. СХД российского производства проектируются с учетом специфики российского бизнеса и обеспечивают высокую эффективность работы

Помимо обычной технической поддержки зачастую имеется возможность обратиться непосредственно к разработчику для уточнения деталей настройки или работы оборудования.

Network Attached Storage (NAS)

Сетевые системы хранения данных (NAS), также известные как файловые серверы, предоставляют свои сетевые ресурсы клиентам по сети в виде совместно используемых файлов или точек монтирования каталогов. Клиенты используют протоколы сетевого доступа к файлам, такие как SMB (CIFS) или NFS. Файловый сервер, в свою очередь, использует протоколы блочного доступа к своему внутреннему хранилищу для обработки запросов файлов клиентами. Так как NAS работает по сети, хранилище может быть очень далеко от клиентов. Множество сетевых систем хранения данных предоставляет дополнительные функции, такие как снятие образов хранилища, дедупликация или компрессия данных и другие.

Сетевая инфраструктура передачи данных Ethernet

Инфраструктура ЦОД кроме всего прочего обеспечивает и защиту информации, и управление всей сетью и распределение нагрузки сетевого трафика. Так как доступ к приложениям, необходимым для решения бизнес-задач, осуществляется через сеть, то к защищенности сетевой инфраструктуры от несанкционированного доступа предъявляются особые требования. На практике крупным предприятиям, которые работают со своими приложениями почти в круглосуточном режиме, в дополнение к основному ЦОД приходится организовывать еще и резервный ЦОД.

При организации сетевой инфраструктуры необходимо учитывать и тот факт, что ЦОД могут быть удалены друг от друга на значительные расстояния (от 100 м до нескольких тысяч километров)

Если на это не обращать должного внимания, то можно нанести серьезный урон и данным, и бизнес-приложениям во время передачи важной информации от сервера к пользователю, либо во время операции создания резервных копий

При построении сетевой инфраструктуры ЦОД используется аппаратура определенных классов. Как правило,  для этого используют:

• Оборудование спектрального уплотнения каналов (мультиплексоры CWDM и DWDM трансподеры и т.д.).
• Оборудование передачи данных  Ethernet, позволяющее проводить маршрутизацию и распределять нагрузку. К этому оборудованию тоже предъявляются требования повышенной надежности в работе и защищенности от несанкционированного доступа.
• Коммутационное оборудование, работающее с высокоскоростным семейством протоколов FibreChannel. В ЦОД могут применяться и простейшие коммутаторы, относящиеся к уровню рабочих групп, и сложные модели, которые относятся к уровню предприятия – все зависит от архитектуры.
• Программные комплексы, обеспечивающие ведение централизованного мониторинга, а также управление сетью.

Больше всего в  инфраструктурах ЦОД нуждаются те компании, которые  широко используют в своей работе современные информационные технологии. В создании инфраструктуры ЦОД чувствуется острая необходимость, когда наблюдается быстрый рост объема обрабатываемой информации, необходимых для работы приложений, и возникает необходимость обрабатывать данные подразделений компании, которые физически  сильно удалены друг от друга.

Грамотное построение инфраструктуры ЦОД немедленно дает целый ряд преимуществ:

• Заметно увеличивается производительность, так как между узлами ЦОД действует высокоскоростная система транспортировки данных.
• Географически распределенные конфигурации значительно повышают отказоустойчивость системы.
• Масштабируемость архитектуры инфраструктуры ЦОД позволяет быстро адаптироваться к требованиям бизнеса.
• Сети хранения позволяют повысить использовать дисковое пространство со значительно большей эффективностью.
• Существенно повышение защищенности данных.
• Пользователи немедленно ощущают  существенное повышение качества обслуживания.

Все это не только повышает эффективность и комфортность работы компании, но и позволяет экономить финансовые средства за счет снижения времени вынужденных простоев и снижении численности необходимого персонала.

Direct Attached Storage (DAS)

Системы хранения данных с прямым подключением (DAS) реализуют самый известный тип соединения. При использовании DAS сервер имеет персональную связь с СХД и почти всегда является единоличным пользователем устройства. При этом сервер получает блочный доступ к системе хранения данных, то есть обращается непосредственно к блокам данных.

Недостатком прямого способа подключения является небольшое расстояние между сервером и устройством хранения. Типичный интерфейс DAS — SAS 12Gbit. Системы хранения данных такого типа стали терять свою популярность и замещаться оборудованием с SAN подключением.

Как выбрать СХД?

В первую очередь нужно понимать, какие задачи она будет решать

Важно определиться с несколькими базовыми параметрами

Тип данных

Разные типы данных требуют разной скорости доступа, технологий обработки, компрессии и так далее. К примеру, виртуальный СХД для работы с большими медиа-файлами отличается от той системы, которая будет работать с неструктурированными данными для нейросети.

Объём данных

От этого зависит выбор дисковых накопителей. Иногда можно обойтись SSD потребительского класса — если известно, что ёмкость СХД даже в худшем случае не будет превышать 300 ГБ, а скорость доступа не критична.

Отказоустойчивость

Необходимо представлять, какова стоимость потери данных за определённое время. Это поможет рассчитать RPO (Recovery-Point Objective) и RTO (Recovery Time Objective), а также избежать лишних затрат на резервное копирование. Бэкапы, бэкапы и ещё раз бэкапы.

Производительность

Если СХД закупается под новый проект (нагрузку которого сложно предугадать), то лучше пообщаться с коллегами, которые уже решали эту задачу или протестировать СХД.

Вендор

Иногда даже для ресурсоемкого сервиса подойдет бюджетное или среднеуровневое решение (StarWind, Huawei, Fujitsu). Однако у топовых производителей — NetApp, HPE, Dell EMC — линейка продуктов достаточно широкая, и сравнительно недорогие СХД здесь также можно найти. В любом случае, желательно сильно не расширять количество вендоров на одной инфраструктуре.

⌘⌘⌘

Если сейчас вы находитесь в поисках решения для работы с данными, арендовать выделенный web-сервер и СХД (системы хранения данных) можно в одном из наших ЦОД. Мы, со своей стороны, обеспечим сервер быстрым соединением с интернетом на скорости до 10 Гбит/сек, постоянным подключением к электричеству и поддержкой 27/7 ;).

Арендовать выделенный сервер

Протокол Fibre Channel

Fibre Channel — относительно новая технология межсоединений, используемая для быстрой передачи данных. Основная цель его конструкции — обеспечить передачу данных с более высокими скоростями с очень низкой / незначительной задержкой. Он может использоваться для соединения рабочих станций, периферийных устройств, массивов хранения и т. Д.

Основным фактором, который отличает оптоволоконный канал от другого метода соединения, является то, что он может управлять как сетью, так и связью ввода-вывода по одному каналу с использованием одних и тех же адаптеров.

ANSI (Американский национальный институт стандартов) стандартизовал канал Fiber в течение 1988 года. Когда мы говорим, что Fiber (в канале Fiber) не думает, что он поддерживает только среду оптического волокна. Fiber — термин, используемый для любого носителя, используемого для соединения по протоколу волоконного канала. Вы даже можете использовать медный провод для более низкой стоимости.

Ниже перечислены компоненты соединения волоконного канала. Требование ниже минимально для достижения одноточечного соединения. Обычно это может использоваться для прямого соединения между массивом хранения и хостом.

• HBA (адаптер основной шины) с портом Fibre Channel
• Драйвер для карты HBA
• Кабели для соединения устройств в канале волоконно-оптического канала HBA

Возможно, вы думаете, почему нам нужно это сопоставление и переназначение, почему мы не можем напрямую использовать SCSI для доставки данных. Это связано с тем, что SCSI не может доставлять данные на большие расстояния до большого количества устройств (или большого количества хостов).

Канал волокна можно использовать для соединения систем до 10 км (если они используются с оптическими волокнами, вы можете увеличить это расстояние за счет наличия повторителей между ними). И вы также можете передавать данные в размере 30 м с использованием медного провода для снижения стоимости в канале волокна.

С появлением коммутаторов оптоволоконных каналов от множества крупных поставщиков, подключение большого количества устройств хранения и серверов стало легкой задачей (при условии, что у вас есть бюджет для инвестиций). Сетевая способность волоконного канала привела к передовому внедрению SAN (Storage Area Networks) для быстрого, долгого и надежного доступа к данным. Большая часть вычислительной среды (которая требует быстрой передачи больших объемов данных) использует волоконно-оптический канал SAN с оптоволоконными кабелями.

Текущий стандарт волоконного канала (называемый 16GFC) может передавать данные со скоростью 1600 МБ / с (не забывайте, что этот стандарт был выпущен в 2011 году). Ожидается, что предстоящие стандарты в ближайшие годы обеспечат скорость 3200 Мбайт / с и 6400 Мбайт / с.

Контроллер СХД

Контроллер системы (storage controller, он же управляющий узел или node) является главным управляющим компонентом СХД. Он представляет уровень обработки данных, который отвечает за создание дисковых массивов, расчет контрольных сумм, управление доступом и выполнение других служебных операций.

Контроллер СХД — это функциональный блок, поэтому физически он может быть представлен совершенно разным набором оборудования.

RAID-контроллер

В теории, понятие RAID-контроллера и контроллера СХД часто представляются как тождественные. Это связано с тем, что они оба выполняют свою основную функцию — создают и управляют дисковым массивом. На практике же под RAID-контроллером часто подразумевают адаптер, который вставляется в сервер и создает массив из подключенных накопителей. В таком случае RAID-контроллер создает подсистему хранения данных для конкретного локального клиента (инициатора), но не является СХД в ее устоявшемся значении.

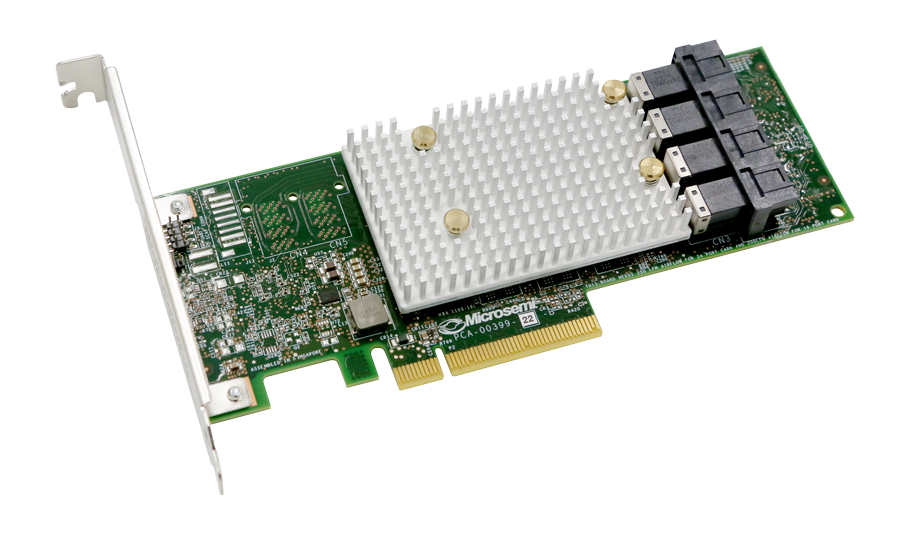

Рисунок 8. RAID-контроллер от Microchip.

Контроллер СХД как специализированный компьютер

Если мы говорим о системе хранения данных как о самостоятельной единице инфраструктуры с подключаемыми по сети клиентами, то в этом случае контроллер СХД — это специализированный компьютер с управляющим ПО. Он оснащен материнской платой, центральным процессором и модулями оперативной памяти. Физически такой контроллер может размещаться как в специализированном корпусе, так и в обычном корпусе для монтажа в стойку.

В некоторых решениях управляющее ПО может брать на себя функцию создания RAID-массива из накопителей, что освобождает от необходимости использовать аппаратный RAID-контроллер. Такой механизм часто применяется в программно-определяемых СХД (software-defined storage), у которых контроллер системы может быть реализован на базе стандартных серверных платформ.

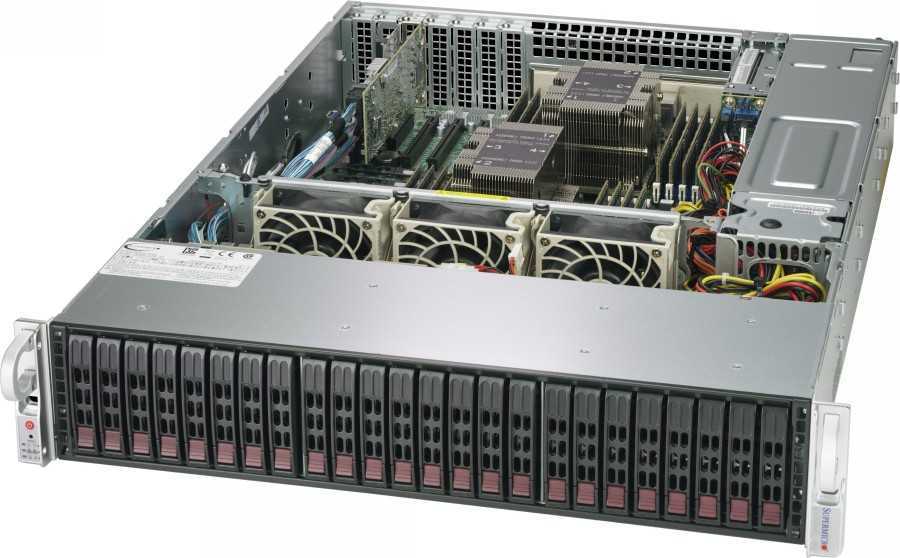

Рисунок 9. Supermicro 2029P-E1CR24H — пример стандартной серверной платформы для программно-определяемых СХД.

Двухконтроллерный режим

Системы хранения данных могут быть одноконтроллерные, двухконтроллерные и многоконтроллерные. Последние два варианта используются для повышения производительности, а также повышенной отказоустойчивости: при аппаратном сбое активного контроллера, второй узел «подхватывает» его работу без остановки всей системы.

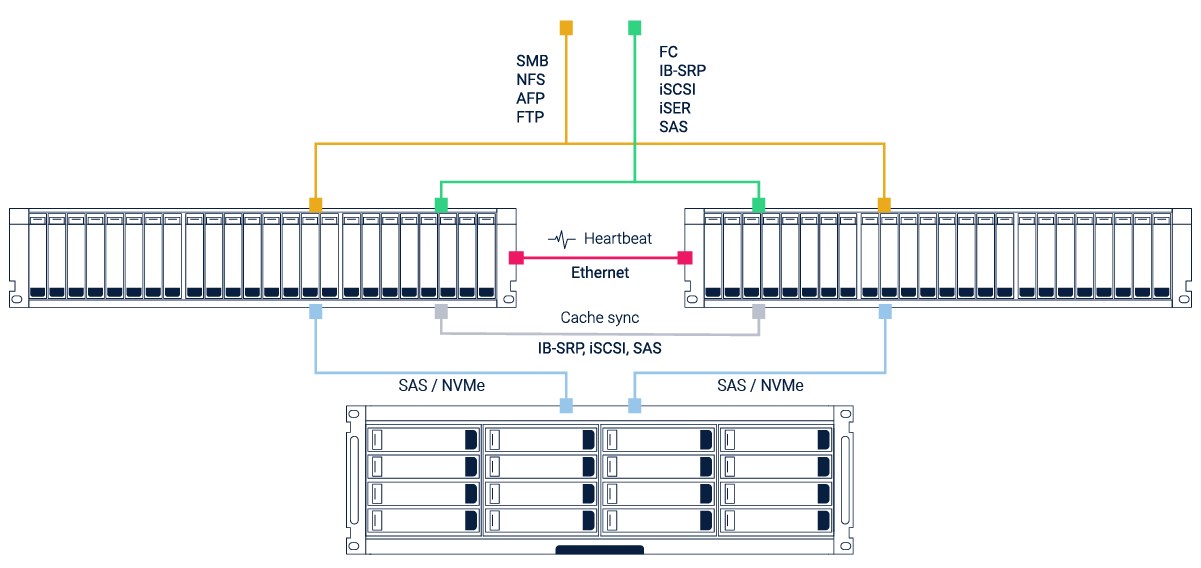

Рисунок 10. Схема двухконтроллерной СХД на базе RAIDIX.

В двух- и многоконтроллерных конфигурациях узлы соединены каналами связи. Эти каналы могут отличаться в зависимости от архитектуры и функциональных особенностей системы. Например, в классической двухконтроллерной системе на базе RAIDIX это:

• Интерконнект между узлами (Heartbeat) — Ethernet-соединение между узлами для проверки работоспособности контроллеров.
• Синхронизация кэша (Cache sync) — соединение для синхронизации кэша на основе протоколов IB-SRP, iSCSI или SAS.

Стоит отметить, что наличие двух контроллеров не означает использование двух отдельных физических корпусов. Нередко дублирующие материнские платы контроллеров размещаются в разных отсеках внутри одной платформы (рисунок 11).

Рисунок 11. Два контроллера внутри одного серверного корпуса.

Вычислительные ресурсы

С увеличением количества выполняемых функций и используемых накопителей, системе требуется больше вычислительных ресурсов. Например в одноконтроллерной СХД RAIDIX на 60 накопителей для оптимальной производительности требуется 2 восьмиядерных процессора с частотой не ниже 2.1 ГГц и 48 ГБ оперативной памяти, а для системы на 600 дисков требуется 2 восьмиядерных процессора с частотой уже от 3.5 ГГц и более 256 ГБ оперативной памяти.

В качестве процессоров для СХД сейчас в основном используются x86 чипы Intel Xeon и, чуть реже, AMD EPYC. Существуют решения собранные на других процессорах (например, на отечественном Эльбрусе), но они менее популярны на рынке.

Таблица 3. Базовые характеристики серверных процессоров Intel и AMD

	Intel Xeon Scalable	AMD EPYC
	Bronze	Silver	Gold	Platinum	1-Socket	2-Socket
Кол-во сокетов	1-2	1-2	2-4	2-8	1	2
Кол-во ядер	6-8	4-12	4-22	4-28	16-32	16-32
Базовая частота	1.7 ГГц	1.8-2.6 ГГц	1.9-3.5 ГГц	2.0-3.6 ГГц	2.0-2.4 ГГц	2.0-2.4 ГГц
Тип поддерживаемой памяти	DDR4-2133	DDR4-2400	DDR4-2666	DDR4-2666	DDR4-2666	DDR4-2666
Кол-во линий PCIe	48	128

На объем вычислительных ресурсов в значительной мере влияют установленные бизнес-требования к инфраструктуре хранения, характер и интенсивность нагрузок, а также существующее сетевое окружение.

Этапы подключения на примере «Яхонт-УВМ Э12»

1. Физическое соединение. Перед началом использования оборудования требуется внимательно ознакомиться с документацией производителя. Там подробно описаны все действия. Спереди расположены слоты под диски, сзади — модульные контроллеры и блоки питания. На контроллерах установлены порты. В комплект с СХД входят рельсы и технический паспорт, в котором вы найдете IP для подключения к контроллерам СХД, а также пароль администратора. Далее производится монтаж в стойку и подключение к серверу через коммутаторы, включают СХД и переходят к следующему этапу.
2. Настройка. Чтобы настроить управляющий интерфейс и сменить IP-адрес, требуется подключиться к СХД по SSH. Для этого используют логин и пароль. Посредством команды interfaces list выводят информацию о сетевых интерфейсах, управляющим из которых является main. Далее задают настройки на main командой interfaces mgr. Потом вводят следующее:
   • имя интерфейса;
   • IP-адрес;
   • маску подсети;
   • шлюз;
   • подтверждают настройки.

Для подключения к веб-интерфейсу в адресную строку браузера вводят IP-адрес управляющего интерфейса, указывая логин и пароль. Следующий алгоритм действий таков:

1. Перейти во вкладку «Сетевые интерфейсы».
2. Выбрать «Сетевые интерфейсы».
3. Выбрать «Виртуальные интерфейсы».
4. Нажать на кнопку «Добавить VIP».

В открывшемся окне:

• выбирают порт управляющего интерфейса;
• задают IP-адрес и маску подсети.

При подключении нескольких СХД нужно создать дополнительные узлы. Как это сделать?

1. Выбрать вкладку «Управление».
2. Выбрать «Управление контроллером».
3. Нажать на кнопку «Добавить узел».

В открывшемся окне:

• выбрать виртуальный интерфейс, который был создан ранее;
• указать IP-адрес управляющего интерфейса и номер контроллера.

На вкладке «Системная панель» вы сможете отслеживать состояние всех настроенных узлов онлайн.

Техническая информация

Серверы СХД «Яхонт» производятся на территории России из отечественных комплектующих, полностью соответствуют требованиям безопасности и техническим регламентам Таможенного союза.

УВМ Э124

Стандартный комплект:

• корпус на 124 жестких диска;
• платы для подключения жестких дисков (бэкплейны);
• соединительные платы;
• платы индикации.

Дополнительно оснащается одним из контроллеров на выбор:

Broadcom 9305-24i HBA — 2 шт.

MegaRAID SAS 9361-24i — 2 шт.

УВМ Э24

Стандартный комплект:

• корпус на 24 жестких диска;
• платы для подключения жестких дисков (бэкплейны);
• соединительные платы;
• платы индикации.

Дополнительно оснащается одним из контроллеров на выбор:

Broadcom 9305-24i HBA

MegaRAID SAS 9361-24i

УВМ Э12

Стандартный комплект:

• корпус на 12 жестких дисков;
• платы для подключения жестких дисков (бэкплейны);
• соединительные платы;
• платы индикации.

Дополнительно оснащается одним из контроллеров на выбор:

Broadcom 9305-24i HBA

MegaRAID SAS 9361-24i

Рекомендации

1. Устанавливайте ИБП, чтобы защитить сторейдж по питанию во время отключения электричества.
2. Если у вас не кластер, то во избежание повреждения данных, не подключайте несколько хостов к одному LUN.
3. Рекомендуем не экспериментировать, а сразу обращаться к тому, кто готов к решению задач любого масштаба и уровня сложности. Компания «Яхонт» рада предложить свои технологии и экспертные знания интернет-провайдерам, телекоммуникационным операторам и организациям, которые работают с большими данными.

Знакомимся с системой хранения данных

Еще не так давно для хранения данных бизнесу достаточно было иметь собственный локальный сервер и обычным жестким диском. Сегодня его функционала для обеспечения стабильной работы компании уже недостаточно. Связано это как с ужесточением регулирования (надо сохранять как можно больше данных, связанных с ведением бизнеса), так и с повышением конкуренции (надо анализировать и сохранять данные о потребителях, конкурентах). Обычный сервер с определенным количеством жестких дисков не сможет удовлетворить запросы системы по емкости.

В этом случае на выручку приходит система хранения данных. Она позволяет разделять и структурировать информацию, что в последующем облегчает работу с ней: электронная почта, домены, структурированные, неструктурированные данные и пр. От обычного пользовательского жесткого диска она отличается более сложной архитектурой, способностью объединять несколько отдельных СХД в одну сеть для передачи файлов. Для управления ею предназначено отдельное программное обеспечение. Более продвинутые возможности предусмотрены и для виртуализации, резервного копирования, сжатия.

Конструктивно СХД состоит из:

• блока HDD, SSD-дисков или их комбинации;

• встроенного контролера;

• кэш-памяти;

• нескольких преобразователей напряжения;

• защитного кожуха.

Но все же одно из наиболее весомых отличий и преимуществ СХД перед обычными жесткими дисками – очень высокая скорость работы. Сервер, подключенный в том числе и к облачной системе хранения данных будет выдавать производительность, значительно превосходящую возможности накопителей, установленных в обычный сервер.

Аренда выделенного
сервера

Разместим оборудование
в собственном дата-центре
уровня TIER III.

Конфигуратор сервера

Подбор оборудования для решения Ваших задач и экономии бюджета IT

Запросить КП

Заключение

Одним словом, оба коммутатор локальной сети и коммутатор SAN могут обеспечить коммуникационный путь для перемещения данных и хранения. Но коммутатор локальной сети основан на IP, в то время как коммутатор SAN основан на оптоволоконном канале. При оценке коммутатора локальных сетей или SAN необходимо учитывать требования к производительности, поддерживаемым протоколам и скорости интерфейса. Если вы все еще озадачены выбором подходящего коммутатора локальной сети или коммутатора SAN, обратитесь к FS. Мы предлагаем различные решения для вашего коммутатора с различными тарифами в любое удобное для вас время.

Заключение

Оборудование современной СХД можно представить как цепочку уровней, по которым происходит передача и обработка данных между местом их хранения и клиентом. Такое представление процесса дает хорошее понимание того, что может стать «бутылочным горлышком» производительности, какой компонент оборудования несет избыточные характеристики и за счет чего можно сократить общую стоимость решения.

Использование этих знаний поможет сориентироваться при выборе оборудования для СХД, а также позволит упростить процесс подбора компонентов при обновлении и модернизации существующих систем.
