Оптоволокно: понятие, виды, назначение. практическое руководство по волоконно

Проверка затухания оптическим рефлектометром

Ну и на финальном этапе остается проверить уровень сигнала непосредственно на самом коннекторе. Оптический рефлектометр не только покажет значение в виде цифры, но и проинформирует на каком расстоянии и в какой точке кабеля происходит падение.

Это не обязательно окажется место пайки, вполне возможно, что сигнал будет теряться на каком-нибудь из поворотов трассы.

Подобными сварочными аппаратами легко и удобно варить кабель GPON для подключения одного или нескольких абонентов. А вот если дело коснется 64-х или 96-ти жильной оптики, то конечно данный процесс с поэтапной заправкой каждой жилки будет сплошным мучением.

При этом нужно иметь очень зоркий глаз, дабы не перепутать цветные оттенки многочисленных жилок.

Для опытного кабельщика на фуджике с отдельным скалывателем, технологический процесс сварки 24-х волокон занимает чуть более 40 минут (1,5минуты на жилу). А сборка кросса, со всеми сопутствующими операциями (разделка, укладка, маркировка) – до полутора часов.

Какой вывод можно сделать из всего вышеизложенного? Конечно, сварить оптику на исправном и настроенном оборудовании, стоимостью в несколько сотен тысяч может каждый, у кого руки растут из нужного места.

А вот настроить этот самый сварочник, скалыватель, плюс поддерживать все это в исправном и работоспособном состоянии годами – для этого уже надо быть профессионалом своего дела и любить данную работу.

https://youtube.com/watch?v=mnYtVLqOGYs%3F

Стандартные оптоволоконные сетевые соединения

Волокно используется в различных сетевых соединениях. Рассмотрим в таблицу 11.5 для описания различных вариантов эффективного использования оптоволоконных кабельных систем.

* Расстояние для многомодового оптоволоконного кабеля зависит от размера сердцевины/оболочки и рабочей длины волны.

Таблица 11.5 Оптоволоконные сетевые стандарты

Стандарт	Скорость	Кабель	Расстояние
10BaseFL	10 Мбит/с	Многомодовый	2000 м
100BaseFX	100 Мбит/с	Многомодовый	400 м
100BaseSX	100 Мбит/с	Многомодовый	300 м
ATM/OC-3	155 Мбит/с	Одномодовый	Неизвестно
АТМ/ОС-12	622 Мбит/с	Одномодовый	Неизвестно
1000BaseSX	1 Гбит/с	Многомодовый	220-550 м*
1000BaseLX	1 Гбит/с	Многомодовый/ одномоовый	400-550 м*5 км
1000BaseSLX	1 Гбит/с	Одномодовый	10 км

Используемое вами сетевое оборудование в структурированной оптоволоконной системе должно быть совместимо с используемыми волоконными кабелями для нормального функционирования. Вам могут понадобиться простые кабели-адаптеры или переходники для разных коннекторов, один конец которых будет подходить к сетевому оборудованию или рабочей станции, а второй — к розетке или коммутационной панели. Более того, нужно будет выбрать подходящую технологию, в частности одномодовый или многомодовый кабель, медный или оптический. Что же делать в такой ситуации и чему отдать предпочтение?

ПРАКТИЧЕСКОЕ РУКОВОДСТВО ПО ВОЛОКОННО-ОПТИЧЕСКИМ КАБЕЛЯМ И ТЕХНОЛОГИЯМ

Оптический кабель может передавать данные с очень высокой скоростью. Пропускная способность такой оптической системы будет измеряться в Тбит/с.

Оптоволокно обладает отличными характеристиками передачи, большой емкостью передаваемых данных, потенциалом для дальнейшего увеличения пропускной способности и прекрасной электромагнитной совместимостью ЭМС.

Оптический световод состоит из сердечника и защитного внешнего слоя (оболочки). Оболочка служит в качестве отражающего слоя, с помощью которого световой сигнал удерживается внутри сердечника.

Оптический кабель может состоять только из одного оптического световода, но на практике он содержит множество оптических волокон. Волокна уложены в мягкий защитный материал (буфер), а он, в свою очередь, защищен жестким покрытием.

В большинстве оптических волокон диаметр оболочки составляет 125 мкм. Размер сердечника в распространенных типах оптических волокон составляет 50 мкм и 62,5 мкм для многомодового оптоволокна и 8 мкм для одномодового оптоволокна. Вобщем-то, световоды характеризуются соотношением размеров сердечника и оболочки, например 50/125, 62,5/125 или 8/125.

Сигналы оптического излучения передаются через оптоволокно и принимаются электронным оборудованием на другом конце кабеля. Такое оборудование называется оконечным оборудованием волоконно-оптической линии связи. Оно преобразует электрические сигналы в оптические, и наоборот.

Одно из преимуществ оптоволокна состоит в том, что пропускную способность сети на базе оптоволокна можно увеличить простой заменой оконечного оборудования на обоих концах волоконно-оптической линии связи.

преобразование сигналов между медными и оптическими кабелями

Почти невозможно полностью избежать использования медных интерфейсов. Многие виды оборудования типа принтеров и маршрутизаторов имеют только медные интерфейсы. Может возникнуть необходимость использовать коммутаторы/концентраторы с обоими видами соединений. Рабочие станции и серверы обычно подключюется через оптические кабели, а несовместимое оборудование подключается к коммутатору/концентратору с помощью соответствующего медного интерфейса.

В случаях когда метод преобразования сигналов в концентраторе становится непрактичным, вы можете использовать переходник с медного кабеля на оптический. Существует несколько вариантов такого преобразования. В 10 Мбит/с Ethernet вы можете преобразовать оптический сигнал для AUI, коаксиального кабеля или 10Base-T соединения. Вариант AUI удобен, Так как данный интерфейс имеет источник энергии для приемопередатчика, который может быть использован для питания переходника. Во всех других случаях вы можете использовать настенные трансформаторы и кабели питания для переходника.

Особое внимание следует уделить виду оптоволоконного интерфейса на вашем переходнике. Оптоволоконный интерфейс 100 Мбит/с на данный момент существует в варианте либо FX, либо SX, длины волн у которых совершенно различны

Более того, существуют и варианты 10BaseFL и -FB, хотя последний является относительно редким. Оптические интерфейсы Gigabit Ethernet также существуют в различных вариантах в плане длины волн и количества мод, поэтому при выборе обратите внимание на требования вашего оборудования и/или оптических кабелей.

Помимо преобразователей электрического сигнала в оптический существуют и исключительно оптические переходники (рис. 87). По причине наличия одинаковых соединителей ничего не останавливает вас физически от образования соединений между одномодовыми и многомодовыми волоконными кабелями. Соединение приведет к сильным потерям сигнала, если оптический переход будет идти от многомодового к одномодовому. До сих пор существует проблема неожиданной потери при переходе с одномодового кабеля на многомодовый, но она незначительна. Переход с толстой сердцевины волокна диаметром в 50 мкм на тонкую одномодовую сердцевину в 4-8 мкм обязательно приведет к потерям света, если только вы не будете использовать лазерный источник, который случайно расположит луч света в центре сердцевины многомодового кабеля.

Рис. 87 Оптоволоконный модовый преобразователь

Модовые преобразователи обычно располагают пару приемопередатчиков с большой полосой пропускания друг рядом с другом в коробке. Один набор оптики является одномодовым, а второй — многомодовым. Между интерфейсами находится соответствующая электроника для повторения сигнала к противоположному интерфейсу. По этой причине вы можете представить себе, что оптические модовые преобразователи будут в несколько раз дороже, чем обычные преобразователи оптического сигнала в электрический.

Структурированная оптическая кабельная система — стандарты TIA

Испытанным методом волоконного подключения является структурированная кабельная система, концепция которой описана в TIA-568-C. Как вы помните, данный стандарт позволяет использовать одномодовое и многомодовое волокло, хотя более ранняя версия стандарта (-А) активно приветствовала использование многомодового кабеля в горизонтальной структуре и одномодового в магистральной.

Многомодовые волокна и низкоскоростная светодиодная оптика традиционно были менее дороги по сравнению с одномодовыми волокнами и лазерной оптикой. В результате, большая часть оптических кабелей была установлена вместе в соответствии со стандартами структурированных кабельных систем и представляла собой многомодовые кабели.

Многомодовые кабели в структурированной системе работают одинаково хорошо для Ethernet, Fast Ethernet и Gigabit Ethernet. Это является серьезным достижением, если задуматься на эту тему. Частично причиной высокой скорости является 90 м ограничение на протяженность горизонтального кабеля в структурированной кабельной системе. Данное ограничение продиктовано параметрами затухания и переходных помех в кабелях витой пары при частоте в 100 МГц. Сторонники волокна могут поблагодарить медный кабель категории 5е за такие относительно короткие дистанции, а также долговечность многомодового волокна. Теперь многомодовые кабели стандартизируются на расстояния 55 и 100 м для использования их в 10 Gigabit Ethernet.

Как вы можете видеть на рис. 85, магистральные кабели исходят из одной распределительной точки типа основного кросс-коммутатора (МС) к телекоммуникационным помещениям, расположенным в здании. В каждом телекоммуникационном помещении оптический концентратор или коммутатор передает сигнал сети к индивидуальным горизонтальным кабелям, каждый на свою рабочую станцию. Многопользовательский адаптер телекоммуникационной розетки (MUTOA) может быть помещен на горизонтальный кабель, проложенный между телекоммуникационным помещением и переходником на рабочем месте (WOA). Как уже описывалось в ранее, офисные кабельные стандарты допускают использование оптоволоконного многопользовательского адаптера телекоммуникационной розетки.

Строго говоря, кабель от многопользовательского адаптера телекоммуникационной розетки до рабочей станции должен быть кабелем пользователя, подключаемым напрямую в рабочую станцию.

Однако проектировщик может использовать переходник для защиты более длинного кабеля, который идет обратно к многопользовательскому адаптеру телекоммуникационной розетки. Это недопустимо в случае с медными кабелями, в основном потому, что каждое подключение и соединение кабелей добавляет большое количество проблем в плане переходных помех. При надежном оптическом соединении добавится только незначительное количество децибелов затухания, а дополнительные переходные помехи на переходнике будут незначительны. Более того, потенциальное повреждение дуплексного оптоволоконного кабеля более вероятно, чем в случае с использованием медного кабеля, поэтому будет утомительно и дорого заменять поврежденный кабель пользователя до самого многопользовательского адаптера телекоммуникационной розетки.

Рис. 85 Типичный вид оптической структурированной кабельной системы

Комплект защиты сварки

После этого оптоволокно аккуратно достается из сварочника. На место сварки надвигается муфточка КДЗС.

Ошибка №14
КДЗС должна полностью покрывать всю длину зачищенного волокна, иначе никакой жесткости не обеспечить.

Остался последний этап работ. Оптоволокно с муфтой помещается в печку, которая обычно расположена в верхней части сварочного прибора.

Выравниваете жилу в этой печке и закрываете крышку. Нажимаете на табло значок печки и ждете некоторое время до появления сигнала.

Далее открыв крышку, достаете ваше оптоволокно. При этом внутри прозрачной муфты не должно быть пузырьков, которые свидетельствуют о наличии воздуха или отдельных деформированных участков (локальный перегрев).

С каждого конца муфты должно показаться и вытечь наружу немного клеящего состава. Все это говорит о хорошей сварке и надежном соединении и изоляции проводов.

При сварке многожильного кабеля все готовые муфты КДЗС обычно укладываются в специальный охлаждающий лоток. Его смысл не просто удобно расположить жилы, дабы они не путались и не мешались, а в равномерном охлаждении гильз.

Некоторые кабельщики делают такие лотки самостоятельно, например из алюминиевых уголков.

При последовательной сварке нескольких жил, не оставляйте надолго муфту в данном отсеке, иначе ее стенки расплавятся и прилипнут к стенкам направляющих элементов.

Ошибка №15
Еще одна ошибка – так называемый “горячий пирожок”.

Это когда еще не совсем остывшую муфту, сразу же из печки перекладывают в ложемент сплайс кассеты оптического кросса. С одной стороны очень удобно, сплавил – вставил, сплавил – вставил. Ничего не запутается и не переплетется с другими жилами.

Однако в этом случае стенки ложемента не дают толком остыть муфточке, мягкие стенки гильзы изгибает, что в итоге деформирует волокно и приводит к потерям.

Как видите, даже при использовании профессионального сварочного оборудования в этом деле имеется огромное количество своих нюансов и тонкостей.

Как выбрать лучший кабель Ethernet?

1. Скорость и полоса пропускания

Если вы собираетесь использовать проводное соединение, чтобы увеличить скорость интернета, то вам сначала нужно будет узнать скорость домашнего подключения к интернету. Если у вас гигабитный интернет (более 1 Гбит/с), то устаревший кабель Ethernet будет сдерживать скорость. Аналогичным образом, если ваше соединение медленное, скажем, 15 Мбит/с, оно будет плохо работать с новыми кабельными моделями.

Ethernet-кабели подразделяются на 8 категорий (Cat), которые представляют различные технологии. Более новые категории имеют лучшие скорости и пропускную способность. Наиболее распространенными являются 5 категорий – 5e, Cat 6, Cat 6a, Cat7 и Cat 7a. К другим типам относятся устаревшие по мощности модели Cat 3 и Cat 5. Они имеют более низкую скорость и полосу пропускания. Поэтому их не рекомендуется покупать.

Пример маркировки Ethernet кабеля

При покупке кабеля маркировка – ориентир на все случаи жизни. Рассмотрим пример, что она значит, и как выбрать, ориентируясь на нее, витую пару.

Маркировка первого кабеля:

PVC – ПВХ оболочка для монтажа внутри помещений.
Cat5e – категория витопарного кабеля с возможностью передачи до 1 Гб/с.
UTP – неэкранированная.
4Pair – 4 пары.
24 AWG – стандарт сечения.

Первым в маркировке обычно пишется компания производитель.

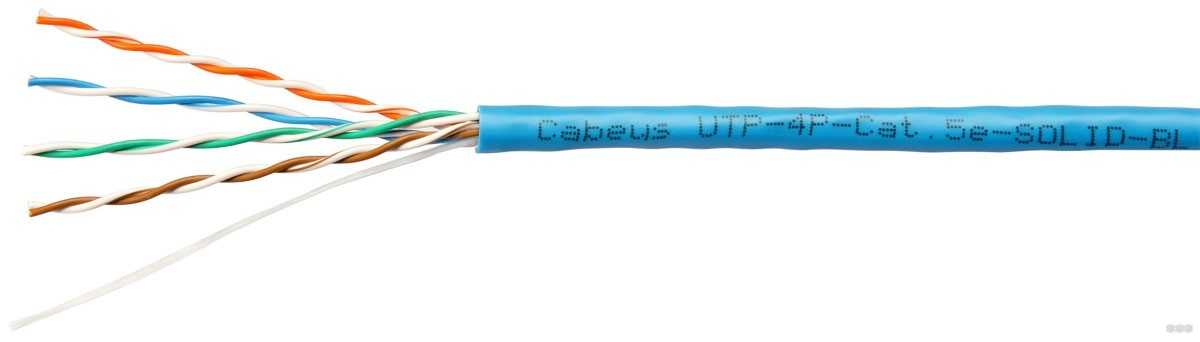

Расшифровка второго кабеля такая:

UTP – неэкранированная.
4P – 4 пары.
Cat5e – 5 «улучшенная» категория.
Solid – жесткого типа (одножильный), более дешевый.
BL – голубой (blue).

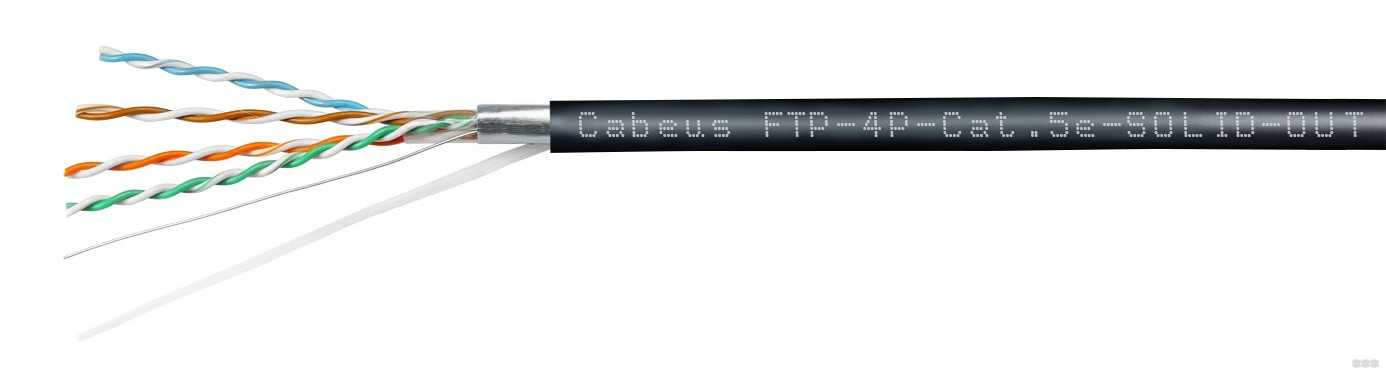

Третий идет с экраном:

FTP – экранированная внешним защитным слоем, что состоит из фольги.
4P – 4 пары.
Cat.5e – пятая категория.
Solid – жесткого типа (одна жила).
OUT – для внешней прокладки.

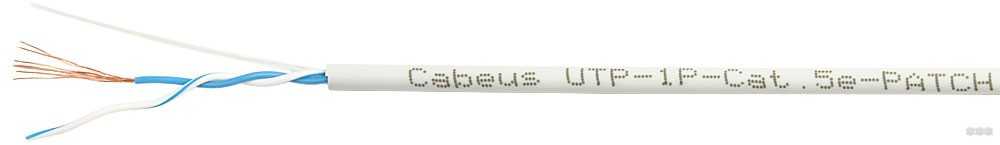

Четвертый – многожильный однопарный белый.

Cat 6

Они бывают как экранированными, так и неэкранированными со скоростью до 1 Гбит/с (1000 Мбит/с) на 100 м и 250 МГц. Экранирование предлагает витые пары проводов с защитой, таким образом предотвращая помехи. Они идеальны для игровых консолей, таких как Xbox и PS4.

Cat 6a

Они экранированы и предлагают поток до 10 Гбит/с (10 000 Мбит/с) на 100 м при диапазоне 500 МГц. Буква “а” означает “расширенный”. Они поддерживают вдвое большую пропускную способность, чем Cat 6, и способны на более высокие скорости, а также эти кабели плотные и менее гибкие, но позволяют полностью устранить различные помехи.

Cat 7

Они экранированы и обеспечивают до 10 Гбит/с скорости (10 000 Мбит/с) на 100 м при максимальной 600 МГц. В этих кабелях используется новейшая технология Ethernet, которая поддерживает более высокую пропускную способность и более высокие скорости. То есть, вы сможете получить 10 Гбит/с в реальности, а не только на бумаге. Некоторые достигают скорости до 100 Гбит/с на 15 м, но кому может понадобится такая скорость? Тот факт, что эти кабели используют модифицированный разъем GigaGate45, делает их обратно совместимыми с традиционными портами Ethernet.

Cat 7a

Они экранированы и гарантируют скорость до 10 Гбит/с (10 000 Мбит/с) на расстоянии 100 м при максимальной частоте 1000 МГц. Можно с уверенностью сказать, что Ethernet-кабель Cat 7a – это перебор. Они очень дорогие, несмотря на то, что предлагают те же скорости передачи, что и Cat 7, и дают лишь незначительное улучшение пропускной способности, которое никому не нужно.

Укладка кабеля в оптический кросс и сплайс кассету

Но на этом процесс вовсе не заканчивается. Когда вы заправляете оптоволоконный кабель в кросс или муфту, учтите еще несколько моментов.

Концы кабеля с необходимым запасом должны быть уложены в кассету. Именно эта работа, а не сама сварка считаются у монтажников более ответственным этапом и требует определенной сноровки и навыков.

Запас модуля в кроссе должен составлять порядка 90см, а запас волокна в кассете 2,5-3 оборота.

Поэтому изначально все вымеряйте и не экономьте на разделке.

Место крепления модуля хомутиками, кабельщики рекомендуют обматывать изолентой. Это снижает нагрузку на модуль и не повредит его острыми стенками хомута. Но и перебарщивать с изолентой не стоит.

При укладке волокон в кассете и самого кабеля в кроссе, нигде не должно образоваться острых углов. Любой острый угол превышающий допустимый радиус изгиба кабеля – это потери и ухудшение сигнала.

Критичный изгиб кабеля может случиться и при его монтаже. Поэтому когда монтажники, заводя оптику в ваш дом или проводя по подъезду, не укладывают ее, а именно “пихают”, ждите беды.

При этом, изгиба в дальнейшем может и не остаться, трасса будет идеально ровной. Однако заломленный кабель при монтаже приводит к трещинам на волокнах.

Со временем затухания будут увеличиваться. Активное оборудование поначалу будет вытягивать полезный сигнал из шумов. Но это до тех пор, пока чувствительность приемника и FEC позволяют.

Кассету после укладки жил закрывают крышкой.

Перед этим обязательно проверьте, не торчат ли где какие проводки. Иначе можете попросту перерубить их этой самой крышкой и весь процесс начнете заново.

МНОГОМОДОВОЕ ИЛИ ОДНОМОДОВОЕ

Многомодовое и одномодовое оптоволокно отличаются способом распространения оптического излучения в волокне. Самое простое отличие заключается в размерах сердечника световода. Более конкретно, многомодовое волокно может передавать несколько мод (независимых световых путей) с различными длинами волн или фазами, однако больший диаметр сердечника приводит к тому, что вероятность отражения света от внешней поверхности сердечника повышается, а это приводит к модовой дисперсии (рассеиванию) и, как следствие, уменьшению пропускной способности и расстояния между повторителями сигнала.

Грубо говоря, пропускная способность многомодового оптоволокна составляет около 2,5 Гбит/с. Одномодовое оптоволокно передает световую энергию только одной моды. Однако меньший диаметр сердечника такого оптоволокна означает и меньшую модовую дисперсию. В результате сигнал может передаваться на большие расстояния без повторителей. Проблема заключается в том, что само одномодовое оптоволокно и электронные компоненты для передачи и приема оптического сигнала стоят дороже.Одномодовое волокно имеет очень тонкий сердечник (диаметром 10 мкм и менее). Из-за малого диаметра сердечника световой пучок отражается от его поверхности реже, а это приводит к меньшей модовой дисперсии. Термин «одномодовый» означает, что такой тонкий сердечник может передавать только один световой несущий сигнал (или моду). Пропускная способность одномодового оптоволокна превышает 10 Гбит/с.

Стриппер для снятия изоляции с оптического кабеля

Далее требуется удалить изоляцию с модулей и с отдельных жил. Чаще всего для этого используют специальный ручной инструмент — оптический стриппер.

Хотя в отдельных моделях сварочников можно встретить и встроенный термостриппер. Однако механическим работать гораздо удобнее и быстрее.

Тем более, когда варишь не за удобным столиком, а где-нибудь на высоте или в колодце.

Ошибка №2
Запомните, такой инструмент, по-хорошему, должен иметь заводскую юстировку.

Иначе весь процесс может превратиться не в аккуратное срезание, а в царапанье или грубое сдирание оболочки.

Если лаковое покрытие с волокн не снимается с первого раза и приходится юлозить стриппером туда-сюда, это многое говорит о качестве инструмента.

Сначала изоляция снимается с модулей. Перед этим, салфеткой смоченной в спирте, с них счищается гидрофобное покрытие.

Рекомендуется проделывать это в перчатках. Гидрофоб очень неприятная штука, которая в дальнейшем плохо смывается.

А вам после этого еще работать с тонким оптоволокном и сварочником!

Ошибка №3
Удаляя оболочку с жил, не делайте это так, как показано ниже.

Оптоволокно крепкий материал на разрыв, но не на излом! При разделке в минусовую температуру жила при таком способе запросто может сломаться.

Поэтому изоляцию лучше снимать стриппером, поочередно вытягивая ее с каждой жилки, и только после этого переходить к следующей, избегая резких изгибов и заломов.

После снятия внешней изоляции, с волокна удаляется лаковое покрытие. Оно придает ему одновременно гибкость и жесткость.

Без него волокно становится очень хрупким. Можете без лака на такую жилку положить мобильник и она сломается. А вот с лаком совсем другое дело.

Бывает, что кабель неделями висит только на этих нитках в лаке, когда вся внешняя оболочка уже повреждена. А оптоволокну хоть бы что, держит и ветровые и растягивающие нагрузки.

Ошибка №4
Когда зачищаете волокно от лака, часть его остаётся на стриппере.

Из-за этого можно случайно сломать или поцарапать следующее волокно, что скажется на качестве сварки. Поэтому переходя к зачистке очередной жилы, каждый раз убирайте с лезвий все лишнее.

Ошибка №5
Оптическим стриппером запрещено перекусывать что-либо другое, кроме жил ВОЛС.

Он рассчитан именно на оптоволоконные жилы в 125мкм. Откусите им пластиковую стяжку и можете идти покупать другой инструмент.

Ошибка №6
Также при зачистке следите, чтобы сварочный аппарат был закрыт и туда не попало посторонних обрезков или мусора.

Испытание сварочника Фуджикура в пыльных и влажных условиях

Кстати, многие сварочники при запылении даже запрещено продувать сжатым воздухом.

В них установлена очень уж чувствительная механика и сильный поток воздуха может нарушить заводские настройки.

Сварка оптоволокна и уровень затухания сигнала

Подготовленная и зачищенная жила аккуратно вкладывается в посадочное место для сварки, чуть-чуть не доставая своим кончиком середины электрода.

Все те же операции проделываются со вторым концом кабеля.

Ошибка №12
Не забудьте перед этим одеть на второй конец муфточку КДЗС (комплект динамической защиты сварочного соединения), иначе потом будет поздно.

КДЗС — это две термоусадочные трубочки, между которыми располагается стальной штифт.

Волокна должны попасть именно в центральную трубочку, а не между ними.

В противном случае после пайки стальной штифт может его поломать.

Подготовленный второй конец закладывается в сварочник с обратной стороны от первого.

В итоге идеально чистые и ровно срезанные два конца волокна, должны оказаться между двух электродов, которые и будут выполнять сварку.

Если один из концов оказался слишком далеко от электродов и заданного положения, прибор известит вас об этом.

Также высветится ошибка, если волокна будут пересекать друг дружку.

Как только вы закрываете крышку происходит процесс самодиагностики, калибровки и выравнивания двух концов. Все это выводится на экран.

Если все нормально, нажимаете кнопку сварки и она запускается автоматически. Если вдруг один из кончиков оказался срезан недостаточно ровно, система известит вас об этом, не только просигналив об ошибке, но и известив какой конец кабеля виноват.

В данной ситуации процесс зачистки и скалывания повторяется. Со вторым, нормально зачищенным концом ничего делать не нужно.

При успешном завершении сварочного процесса (длится пару секунд), на экран выводятся потери или затухание сигнала в децибелах. Очень хорошим результатом считается 0,01-0,02дб.

Идеал – это соединение вообще без потерь. Бывает и такое.

Хотя даже на заводских пигтейлах (от английского pig tail – поросячий хвостик) встречаются не такие уж идеальные пайки.

При неудовлетворительных результатах сварки, монитор качественных аппаратов проинформирует вас об этом.

Допустимыми значениями затухания считаются следующие параметры:

Ошибка №13
Однако никогда не полагайтесь только на результат показаний сварочного аппарата.

Для конечной проверки результата обязательно требуется рефлектометр. Иначе после окончания всех работ будете задаваться вот такими вот вопросами:

Объясняется это тем, что камера микроскопа сварочника не способна увидеть всю картинку в 360 градусов вокруг волокна. Отсюда и погрешность.

После сварки и открытия крышки аппарат с расчётным усилием пытается развести жилки, как бы растягивая их. Тем самым проводится тест на прочность контакта.

Если сварка выдержала и не порвалась – все ОК. Однако некоторые кабельщики отключают программно такой тест, предполагая, что такое «растягивание» может повредить еще не до конца остывший контакт.

Скалыватель оптических волокон

После снятия лакового слоя с волокна, его требуется протереть безворсовой салфеткой, смоченной в спирте.

Ошибка №7
При чистке следующего волокна рекомендуется использовать другую салфетку, ну или по крайней мере ту ее часть, которая не участвовала в предыдущей очистке, либо не контактировала с вашими пальцами.

Если жила идеально чистая, протирая ее салфеткой, вы должны услышать характерный скрипящий звук.

Ошибка №8
С этого момента дотрагиваться до волокна руками или чем-либо другим ни в коем случае нельзя.

Более того, пока вы ее не поместили в сварочный аппарат, на нее даже пылинки не должно осесть. Это все влияет на качество сварки и уровень потерь.

После этого волокно нужно идеально ровно отрезать.

Ошибка №9
Нельзя это делать каким-либо другим инструментом, кроме специального скалывателя.

Хотя в СССР на ранних порах развития оптики, применялся даже вот такой универсальный набор кабельщика ВОЛС.

Срез должен быть очень четким, иметь строго цилиндрическую форму, без каких-либо углов и сколов.

Скалыватель может быть как встроен в сварочный аппарат, так и идти отдельным инструментом. Второй вариант предпочтительнее.

Просто помещаете проводок в скалыватель и закрываете крышечки до щелчка.

Ошибка №10
Внимание – остатки и отрезанные кусочки оптоволокна должны обязательно собираться в отдельный контейнер.

Нельзя чтобы они упали на пол, на стол или попали еще куда-либо. Толщина этих жилок настолько мала, что попав вам под кожу, этот кусочек может проникнуть в вену и начнет свое путешествие по всему организму. Также его можно случайно вдохнуть в легкие.

Все это в конечном итоге приведет к печальным последствиям.

Многие решают проблему сбора обрезков при помощи обычных кусочков изоленты. Дешево и сердито.

Ошибка №11
После скалывания волокно больше нельзя протирать спиртом или касаться им чего-либо.

Даже находиться с ним в пыльных или антисанитарных условиях запрещено. Создайте для этого подходящее рабочее место (палатка, затащите и спрячьте кабель в машину и т.п).

Типы оптоволоконного кабеля

Сварочные аппараты для оптики работают примерно по одному принципу

Поэтому не будем заострять внимание на какой-то одной модели, старый добрый Фуджикура (Fujikura) или Ilsintech, изучим саму последовательность процесса

У вас может быть даже модель с управлением от смартфона. Но это в корне не меняет технологию работ. Она везде одинакова.

Итак, изначально мы имеем два отрезка кабеля ВОЛС, с которых нужно снять внешнюю изоляцию.

Снимая внешнюю оболочку, делайте это с таким прицелом, чтобы в дальнейшем у вас не возникло проблем с укладкой волокон и модулей в сплайс-кассете, кроссе или муфте.

Ошибка №1
Если кабель при этом долго лежал под открытым небом (без защитной капы), перед разделкой обязательно отрезается около 1м с каждого конца.

Дело в том, что нити в кабеле как губка всасывают всю окружающую влагу. В итоге оптоволокно мутнеет.

И даже если вы идеально сделаете соединение, это все равно в дальнейшем не спасет вас от больших потерь сигнала.

Включаете аппарат и выставляете на нем тип кабеля, который будет соединяться.

Различают одномодовые (SM) и многомодовые (MM) оптические кабеля.

На одномодовых волокнах в основном используется три длины волны (три окна прозрачности):

850нм

1310нм

1550нм

Все зависит от общей длины трассы и используемого оборудования. Кроме того, волокна подразделяют на:

обычные — SM

со смещенной дисперизацией — DS

с ненулевой смещенной дисперизацией — NZ

Внешне их никак не отличить. При сварке чаще всего работают с простыми и со смещенкой. Соединять смещенку и простые волокна не рекомендуется.

Характеристики кабеля

Разобравшись с типом кабеля, необходимо определить нужные характеристики для кабельной сети

При выборе изделия важно обратить внимание на такие характеристики, как ударная нагрузка, которая является показателем защищенности провода и его сердцевины от удара. Другим важным параметром является допустимый изгиб, который указывает на максимально возможный радиус кривизны прокладки провода. Важно, чтобы этот показатель был выше, если вы планируете произвести прокладку по канализационной сети, трубопроводу или кабельному каналу

Важно, чтобы этот показатель был выше, если вы планируете произвести прокладку по канализационной сети, трубопроводу или кабельному каналу. Пренебрежение данным параметром может стать причиной нарушения целостности световодов провода и причиной выхода изделия из строя

Другой важной характеристикой провода является кручение (степень защиты волокна оболочкой кабеля) и защита от проникновения влаги в кабель, которая станет важной, если вы будете использовать провод вне помещений

Пренебрежение данным параметром может стать причиной нарушения целостности световодов провода и причиной выхода изделия из строя

Выбор кабеля также следует осуществлять в зависимости от места его использования. Например, оптоволокно для помещения должно обладать пожарной защитой и не иметь в своем составе геля, чтобы при нагревании он не изменял свою структуру и впоследствии не растекался.

Для использования вне помещений плюсом станет наличие брони и плотного слоя стекловолокна, который защитит кабель от внешних воздействий

Также важно, чтобы такой кабель имел пониженный коэффициент трения, а также внутреннюю и внешнюю полиэтиленовую защиту. Такие характеристики достигаются путем нанесения дополнительных материалов на провод

Фото из открытых источников

Волоконно-оптический кабель – представляет собой стеклянный пучок нитей, который может передавать оптические сигналы. Еще совсем недавно такой кабель стали применять для абонентских линий, а уже сейчас – это основная среда для того, чтоб передавать цифровую информацию на больших расстояниях.

Зачем нужен кабель ОКГ?

Кабель ОКГ разработали для того, чтоб заменить громоздкие кабеля из меди. Они могут выпускаться в таких модификациях как – одномодовые (получили свое применение в телефонии) и многомодовые (широко применяются в сетях). Различия между ними состоит в том, что одномодовые волокна могут передавать сигналы с волнами одной длинны, а многомодовые – волны с разной длинной.

Производство

Ранее уже было сказано, что ВОК – представляет собой стеклянные волокна. Изначально одно волокно – это стержень из стекла, диаметр которой от пяти до восьми сантиметров. Далее такой стержень загружается в специальную машину, которая путем плавки и протягивания превращает его в волокно. После этого такое волокно покрывается оболочкой с внутренними силовыми компонентами.

Прокладывается ВОК практически так же как и медный, но разница состоит в хрупкости, т.е. если ВОК чрезмерно изгибать или натягивать – он ломается.

Безопасность

Для работы с волокно-оптическими кабелями необходимо ни в коем случае не смотреть на торец без специального оборудования, т.к. практически невидимый кусок волокна может, попав в глаза нанести им непоправимый ущерб.

Сращивание

ВОК сращивают либо механически (благодаря специальному устройству концы кабеля полируются, а гель заполняет микро-полости) либо с помощью плавления (волокна плавятся и становятся одним целым).

В основном сращивают волокна механически, т.к. для этого необходим простой набор инструментов, которые предлагают практически все производители, а полировкой может заняться любой рабочий службы поддержки. Если же сращивать волокна методам плавления, то необходимо дорогое оборудование, и не каждый монтажник сможет это сделать.

Ремонт кабеля

Конструкция ВОК изначально совершенна и имеет достаточно каналов в своем резерве, что дает гарантию работы сети с потерями, сведенными к минимуму, если кабель был поврежден. Но в тоже время, если повреждение произошло, то для ремонта потребуется сделать как минимум 2 дополнительных стыка, что может привести к потере мощности. Для того, чтоб этого не произошло, следует заранее включить в кабельную систему ремонтно-восстановительные работы. Конечно, это потребует лишних средств, но поможет сэкономить если возникли какие-либо неполадки в кабеле.
